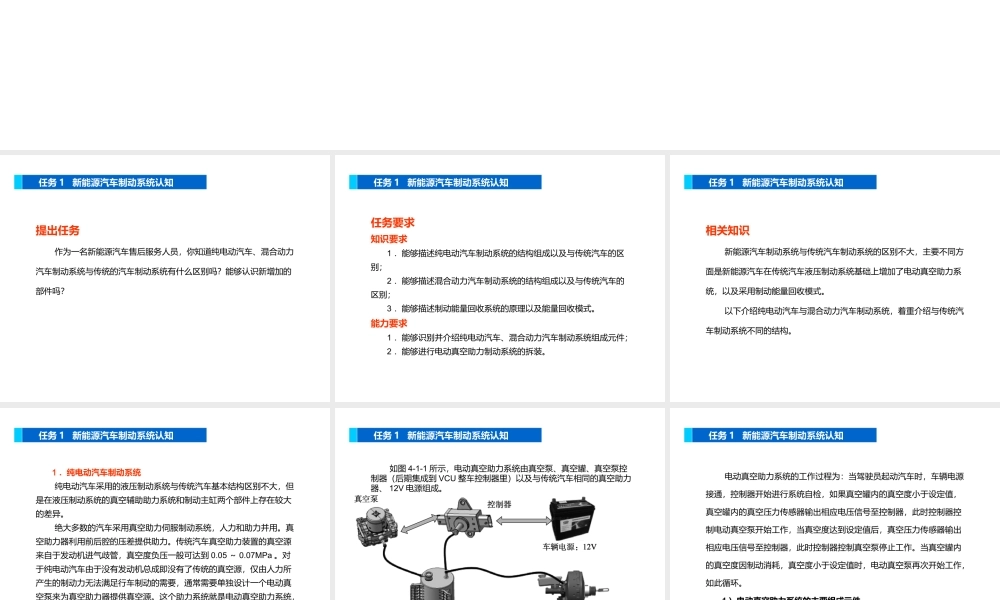

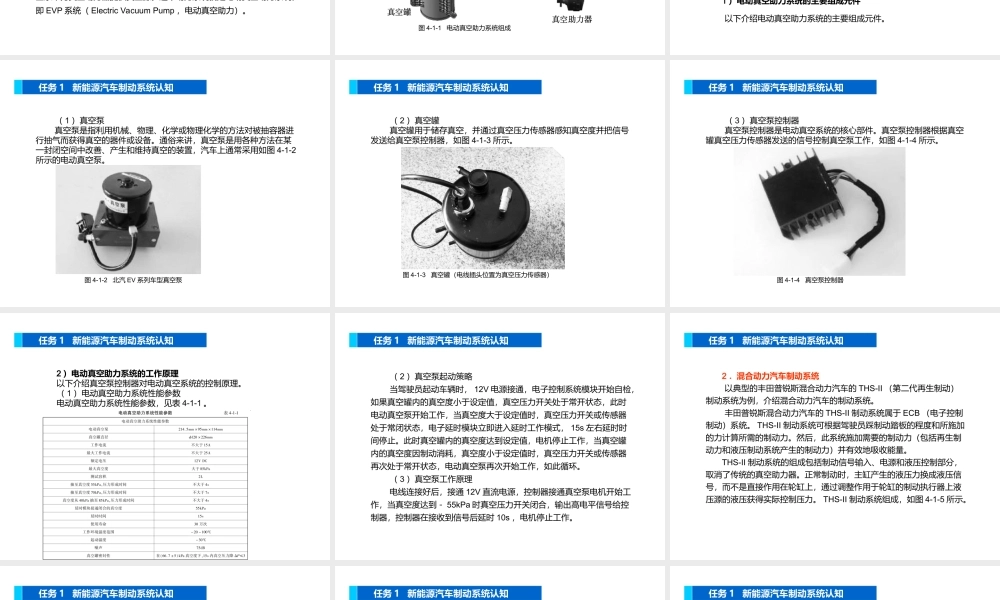

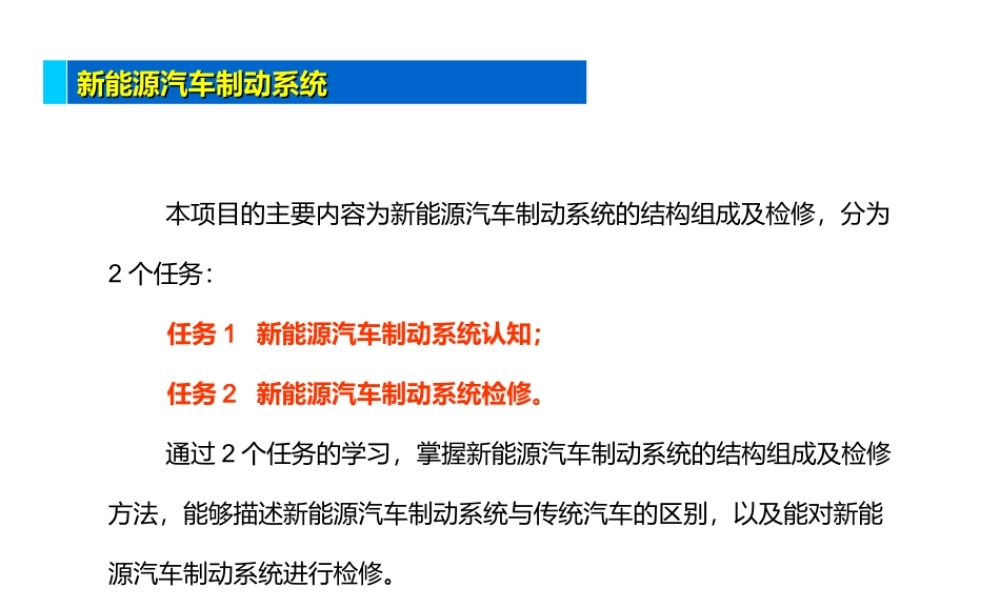

新能源汽车制动系统新能源汽车制动系统 本项目的主要内容为新能源汽车制动系统的结构组成及检修，分为2 个任务： 任务 1 新能源汽车制动系统认知； 任务 2 新能源汽车制动系统检修。 通过 2 个任务的学习，掌握新能源汽车制动系统的结构组成及检修方法，能够描述新能源汽车制动系统与传统汽车的区别，以及能对新能源汽车制动系统进行检修。 任务 1 新能源汽车制动系统认知提出任务 作为一名新能源汽车售后服务人员，你知道纯电动汽车、混合动力汽车制动系统与传统的汽车制动系统有什么区别吗？能够认识新增加的部件吗？ 任务 1 新能源汽车制动系统认知任务要求知识要求 1 ．能够描述纯电动汽车制动系统的结构组成以及与传统汽车的区别； 2 ．能够描述混合动力汽车制动系统的结构组成以及与传统汽车的区别； 3 ．能够描述制动能量回收系统的原理以及能量回收模式。能力要求 1 ．能够识别并介绍纯电动汽车、混合动力汽车制动系统组成元件； 2 ．能够进行电动真空助力制动系统的拆装。 任务 1 新能源汽车制动系统认知相关知识 新能源汽车制动系统与传统汽车制动系统的区别不大，主要不同方面是新能源汽车在传统汽车液压制动系统基础上增加了电动真空助力系统，以及采用制动能量回收模式。 以下介绍纯电动汽车与混合动力汽车制动系统，着重介绍与传统汽车制动系统不同的结构。 任务 1 新能源汽车制动系统认知 1 ．纯电动汽车制动系统 纯电动汽车采用的液压制动系统与传统汽车基本结构区别不大，但是在液压制动系统的真空辅助助力系统和制动主缸两个部件上存在较大的差异。 绝大多数的汽车采用真空助力伺服制动系统，人力和助力并用。真空助力器利用前后腔的压差提供助力。传统汽车真空助力装置的真空源来自于发动机进气歧管，真空度负压一般可达到 0.05 ～ 0.07MPa 。对于纯电动汽车由于没有发动机总成即没有了传统的真空源，仅由人力所产生的制动力无法满足行车制动的需要，通常需要单独设计一个电动真空泵来为真空助力器提供真空源。这个助力系统就是电动真空助力系统，即 EVP 系统（ Electric Vacuum Pump ，电动真空助力）。 任务 1 新能源汽车制动系统认知 如图 4-1-1 所示，电动真空助力系统由真空泵、真空罐、真空泵控制器（后期集成到 VCU 整车控制器里）以及与传统汽车相同的真空助力器、 12V 电源组成。图 4-1-1 电动真空助力系统组成 任务 1 新能源汽车制动系统认知 电...
