新能源汽车电气技术--新能源汽车制动系统VIP专享

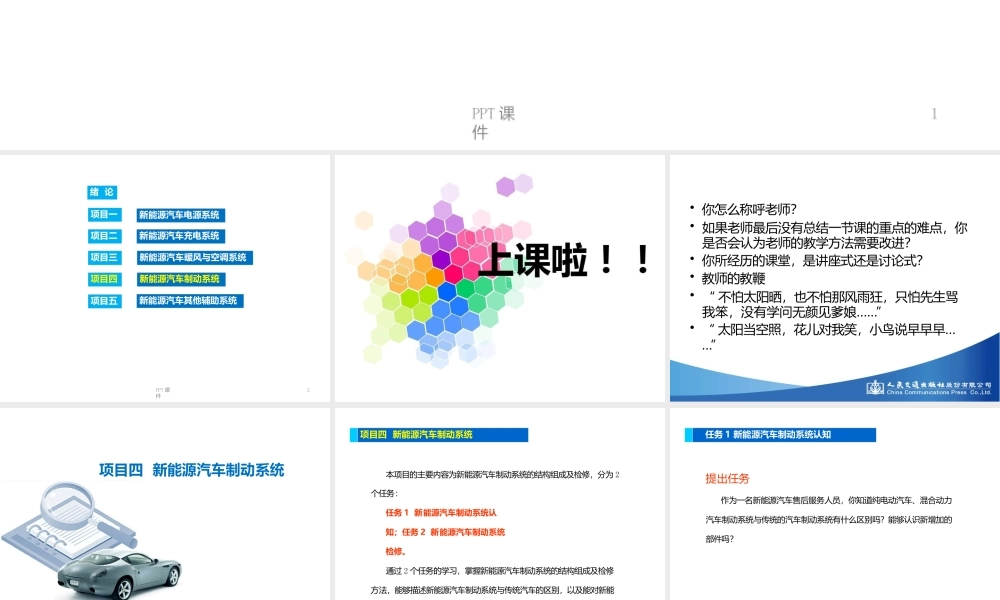

新能源汽车电气技术新能源汽车技术专业职业教育创新规划教材PPT 课件1新能源汽车电源系统新能源汽车充电系统新能源汽车暖风与空调系统新能源汽车制动系统项目一项目二项目三项目四项目五新能源汽车其他辅助系统绪 论PPT 课件2• 你怎么称呼老师？• 如果老师最后没有总结一节课的重点的难点，你是否会认为老师的教学方法需要改进？• 你所经历的课堂，是讲座式还是讨论式？• 教师的教鞭• “ 不怕太阳晒，也不怕那风雨狂，只怕先生骂我笨，没有学问无颜见爹娘……”• “ 太阳当空照，花儿对我笑，小鸟说早早早……”项目四 新能源汽车制动系统PPT 课件5项目四 新能源汽车制动系统本项目的主要内容为新能源汽车制动系统的结构组成及检修，分为 2个任务：任务 1 新能源汽车制动系统认知；任务 2 新能源汽车制动系统检修。通过 2 个任务的学习，掌握新能源汽车制动系统的结构组成及检修方法，能够描述新能源汽车制动系统与传统汽车的区别，以及能对新能源汽车制动系统进行检修。PPT 课件6任务 1 新能源汽车制动系统认知提出任务作为一名新能源汽车售后服务人员，你知道纯电动汽车、混合动力汽车制动系统与传统的汽车制动系统有什么区别吗？能够认识新增加的部件吗？PPT 课件7任务 1 新能源汽车制动系统认知任务要求知识要求1. 能够描述纯电动汽车制动系统的结构组成以及与传统汽车的区别；2.能够描述混合动力汽车制动系统的结构组成以及与传统汽车的区别；3. 能够描述制动能量回收系统的原理以及能量回收模式。能力要求4. 能够识别并介绍纯电动汽车、混合动力汽车制动系统组成元件；5. 能够进行电动真空助力制动系统的拆装。PPT 课件8任务 1 新能源汽车制动系统认知相关知识新能源汽车制动系统与传统汽车制动系统的区别不大，主要不同方面是新能源汽车在传统汽车液压制动系统基础上增加了电动真空助力系统，以及采用制动能量回收模式。以下介绍纯电动汽车与混合动力汽车制动系统，着重介绍与传统汽车制动系统不同的结构。PPT 课件9任务 1 新能源汽车制动系统认知1 ．纯电动汽车制动系统纯电动汽车采用的液压制动系统与传统汽车基本结构区别不大，但是在液压制动系统的真空辅助助力系统和制动主缸两个部件上存在较大的差异。绝大多数的汽车采用真空助力伺服制动系统，人力和助力并用。真空助力器利用前后腔的压差提供助力。传统汽车真空助力装置的真空源来自于发动机进气歧管，真空度负压一般可达到 0.05 ～...
