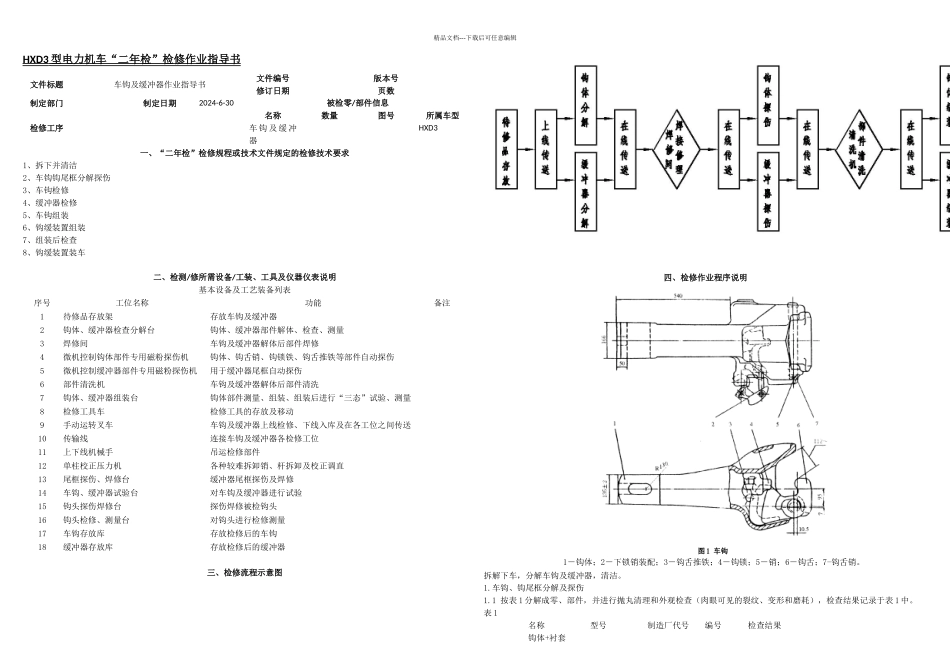

精品文档---下载后可任意编辑HXD3 型电力机车“二年检”检修作业指导书 文件标题车钩及缓冲器作业指导书文件编号版本号修订日期页数制定部门制定日期2024-6-30被检零/部件信息检修工序名称数量图号所属车型车 钩 及 缓 冲器HXD3一、“二年检”检修规程或技术文件规定的检修技术要求1、拆下并清洁2、车钩钩尾框分解探伤3、车钩检修4、缓冲器检修5、车钩组装6、钩缓装置组装7、组装后检查8、钩缓装置装车二、检测/修所需设备/工装、工具及仪器仪表说明基本设备及工艺装备列表序号工位名称功能备注1待修品存放架存放车钩及缓冲器2钩体、缓冲器检查分解台钩体、缓冲器部件解体、检查、测量3焊修间车钩及缓冲器解体后部件焊修4微机控制钩体部件专用磁粉探伤机钩体、钩舌销、钩锁铁、钩舌推铁等部件自动探伤5微机控制缓冲器部件专用磁粉探伤机用于缓冲器尾框自动探伤6部件清洗机车钩及缓冲器解体后部件清洗7钩体、缓冲器组装台钩体部件测量、组装、组装后进行“三态”试验、测量8检修工具车检修工具的存放及移动9手动运转叉车车钩及缓冲器上线检修、下线入库及在各工位之间传送10传输线连接车钩及缓冲器各检修工位11上下线机械手吊运检修部件12单柱校正压力机各种较难拆卸销、杆拆卸及校正调直13尾框探伤、焊修台缓冲器尾框探伤及焊修14车钩、缓冲器试验台对车钩及缓冲器进行试验15钩头探伤焊修台探伤焊修被检钩头16钩头检修、测量台对钩头进行检修测量17车钩存放库存放检修后的车钩18缓冲器存放库存放检修后的缓冲器三、检修流程示意图四、检修作业程序说明图 1 车钩1－钩体；2－下锁销装配；3－钩舌推铁；4－钩锁；5－销；6－钩舌；7-钩舌销。拆解下车，分解车钩及缓冲器，清洁。1.车钩、钩尾框分解及探伤1.1 按表 1 分解成零、部件，并进行抛丸清理和外观检查（肉眼可见的裂纹、变形和磨耗），检查结果记录于表 1 中。表 1名称型号制造厂代号编号检查结果钩体+衬套精品文档---下载后可任意编辑钩舌钩锁钩舌推铁下锁销装配钩舌销钩尾框钩尾销1.2 钩体、钩舌、钩尾框、钩舌销、钩尾销须采纳整体复合（多向）磁化湿法磁粉探伤或湿法磁粉探伤检查并记录。探伤方法按 TB/T 456-2024 附录 B 执行。探伤裂纹部位和磨损部位焊修后须复探。2 .车钩检修要求2.1 钩体（衬套）检修须符合下列要求：2.1.1 钩体有下列情况之一，不允许焊修，应予以更换：A、钩身上的横向裂纹及长度超过 50 mm 的纵向裂纹。B、钩尾扁销孔向尾部进展的裂纹及...
