HT电子式绝缘电阻测试仪

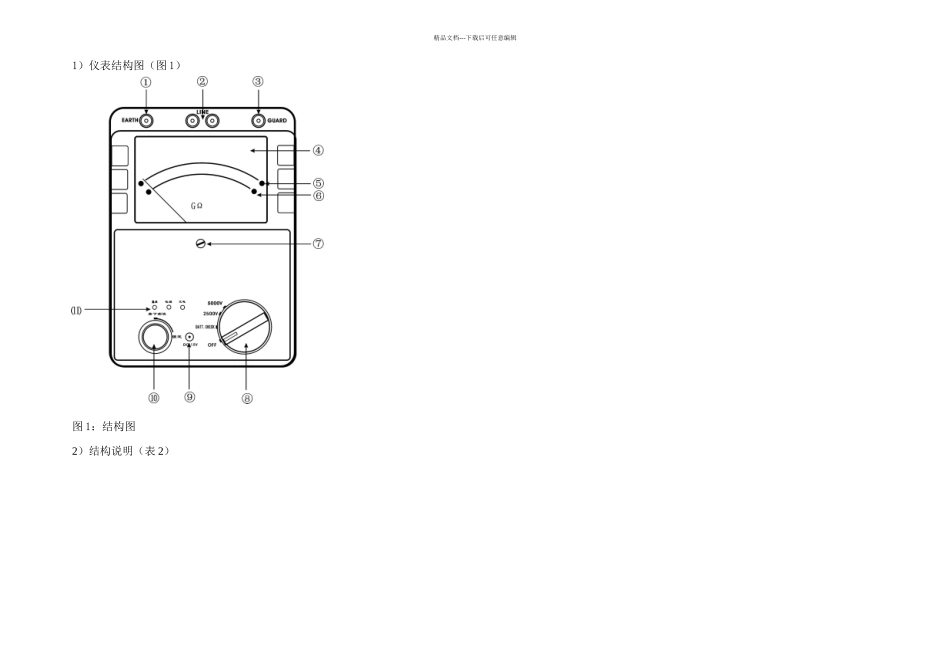

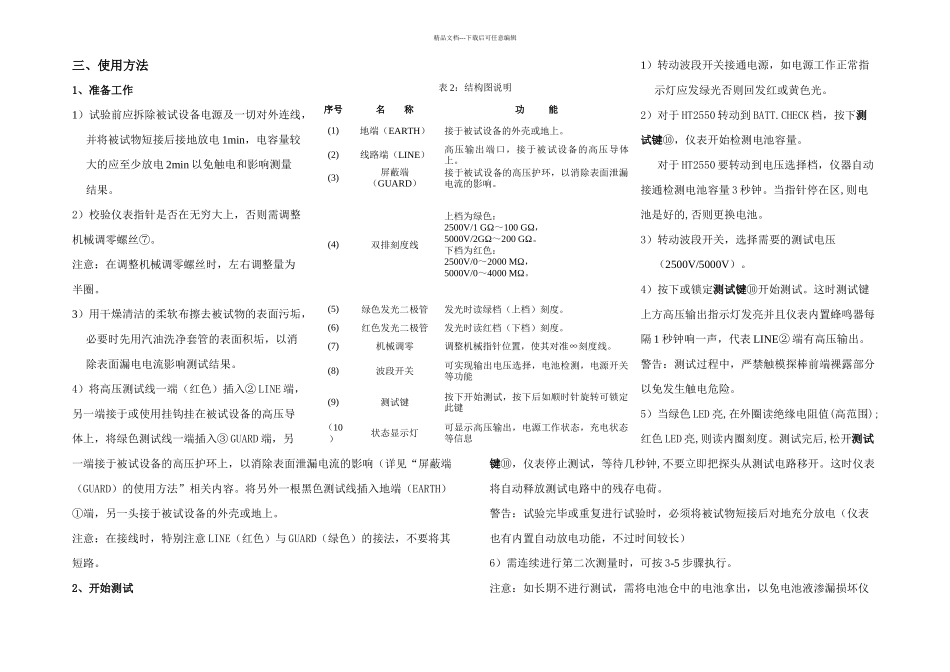

精品文档---下载后可任意编辑一、概述随着我国电力工业的快速进展，电气设备预防性实验是保障电力系统安全运行和维护工作中的一个重要环节。绝缘诊断是检测电气设备绝缘缺陷或故障的重要手段。绝缘电阻表（指针式）是测量绝缘电阻的专用仪表。1990 年 5 月批准实施的 JJG662-89《绝缘电阻表（兆欧表）》已把它作为强制检定的仪表之一。目前，电气设备（如变压器、发电机等）朝着大容量化、高电压化、结构多样化及密封化的趋势进展。这就需要绝缘电阻表（指针式）本身具有容量大、抗干扰能力强、测量指标多样化、测量结果准确、测量过程简单并迅速、便于携带等特点。我公司生产的绝缘电阻测试仪采纳超薄形张丝表头、多种电压等级输出、容量大、抗干扰强、交直流两用(C 型)、操作简单、具有时间提示功能。是测量变压器、互感器、发电机、高压电动机、电力电容、电力电缆、避雷器等绝缘电阻的理想测试仪器。二、产品介绍1、产品特性1）仪表的绝缘测试在 2500V 最高可测 100GΩ；在 5000V 最高可测 200GΩ。2）额定的输出电压保持在对 HT2550 指针式绝缘电阻测试仪负载电阻可低至4MΩ/8MΩ/20MΩ；对 20MΩ/40MΩ。3）自动转换的高低范围双刻度指示, 彩色刻度易于读识, 并且有 LED 显示相应色彩。4）整机采纳 ABS 塑料机壳便携式设计，具有抗干扰能力强、结构紧凑、外观精致。5）仪表采纳超薄型张丝表头，抗震能力强。6）是测量变压器、互感器、发电机、高压电动机、电力电容、电力电缆、避雷器等绝缘电阻的理想测试仪器。2、技术指标仪表的技术指标见表 1。型 号HT2550输出电压2500V DC5000V DC精度温 度23±5℃℃绝缘电阻5MΩ～100GΩ±5％10MΩ～200GΩ±5％输出电压20MΩ～100GΩ0～+10％40MΩ～200GΩ0～+10％高压短路电流≥1mA工作电源8 节 AA 型电池工作温度及湿度-10℃～40℃，最大相对湿度 85％保存温度及湿度-20℃～60℃，最大相对湿度 90％绝缘性能电路与外壳间电压为 1000V DC 时，最大 2000MΩ耐压性能电路与外壳间电压为 2500V AC 时，承受 1 分钟尺 寸230mm×190mm×90mm重 量2kg附 件测试线一套，说明书，合格证表 1：HT2550 技术指标3、仪表结构精品文档---下载后可任意编辑1）仪表结构图（图 1）图 1：结构图2）结构说明（表 2）精品文档---下载后可任意编辑三、使用方法1、准备工作1）试验前应拆除被试设备电源及一切对外连线，并将被试物短接后接地放电 1min，电容量较大的应至少...
