IGBT热特性的测量与测试系统的研制的开题报告

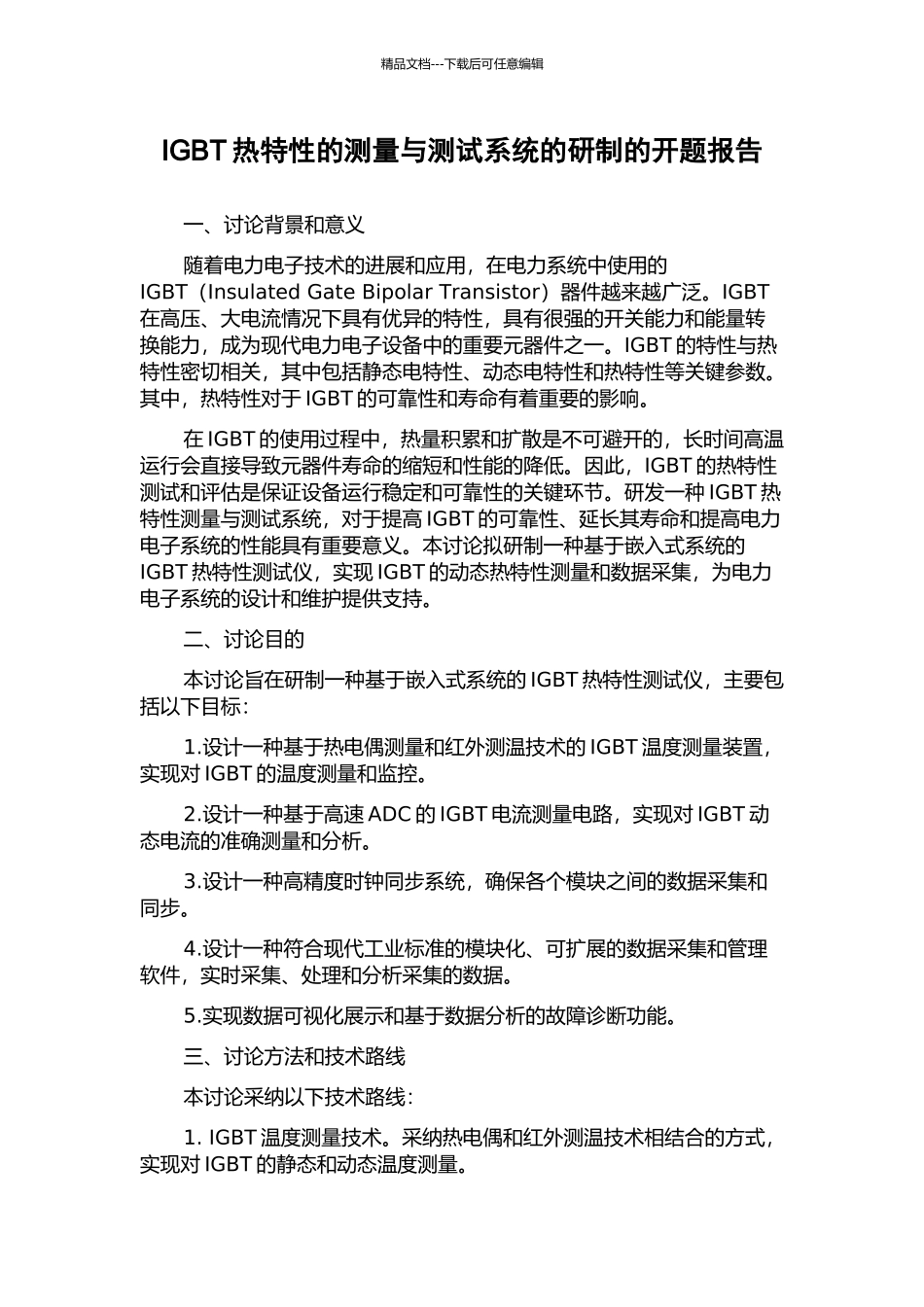

IGBT热特性的测量与测试系统的研制的开题报告_第1页
1/2
IGBT热特性的测量与测试系统的研制的开题报告_第2页
2/2
精品文档---下载后可任意编辑IGBT 热特性的测量与测试系统的研制的开题报告一、讨论背景和意义随着电力电子技术的进展和应用,在电力系统中使用的IGBT(Insulated Gate Bipolar Transistor)器件越来越广泛。IGBT在高压、大电流情况下具有优异的特性,具有很强的开关能力和能量转换能力,成为现代电力电子设备中的重要元器件之一。IGBT 的特性与热特性密切相关,其中包括静态电特性、动态电特性和热特性等关键参数。其中,热特性对于 IGBT 的可靠性和寿命有着重要的影响。在 IGBT 的使用过程中,热量积累和扩散是不可避开的,长时间高温运行会直接导致元器件寿命的缩短和性能的降低。因此,IGBT 的热特性测试和评估是保证设备运行稳定和可靠性的关键环节。研发一种 IGBT 热特性测量与测试系统,对于提高 IGBT 的可靠性、延长其寿命和提高电力电子系统的性能具有重要意义。本讨论拟研制一种基于嵌入式系统的IGBT 热特性测试仪,实现 IGBT 的动态热特性测量和数据采集,为电力电子系统的设计和维护提供支持。二、讨论目的本讨论旨在研制一种基于嵌入式系统的 IGBT 热特性测试仪,主要包括以下目标:1.设计一种基于热电偶测量和红外测温技术的 IGBT 温度测量装置,实现对 IGBT 的温度测量和监控。2.设计一种基于高速 ADC 的 IGBT 电流测量电路,实现对 IGBT 动态电流的准确测量和分析。3.设计一种高精度时钟同步系统,确保各个模块之间的数据采集和同步。4.设计一种符合现代工业标准的模块化、可扩展的数据采集和管理软件,实时采集、处理和分析采集的数据。5.实现数据可视化展示和基于数据分析的故障诊断功能。三、讨论方法和技术路线本讨论采纳以下技术路线:1. IGBT 温度测量技术。采纳热电偶和红外测温技术相结合的方式,实现对 IGBT 的静态和动态温度测量。精品文档---下载后可任意编辑2. IGBT 电流测量技术。采纳高速 ADC 作为电流测量的核心,设计低噪声的电流测量放大电路,实现对 IGBT 动态电流的准确测量。3. 时钟同步技术。采纳基于 GPS 的时间同步技术,确保各个模块之间的数据采集和同步。4. 数据采集和管理软件。采纳现代工业标准的模块化、可扩展的软件架构,实现实时数据采集、处理和管理,支持数据可视化展示和数据分析的功能。五、讨论计划和预期成果讨论计划:1. 前期调研和技术准备阶段。对现有的 IGBT 热特性测试技术进行调研和分析,选择适合的技术和方法,并进行技术准备和方案...
