InP基PIN光探测器+HBT单片集成光接收机前端的研究的开题报告

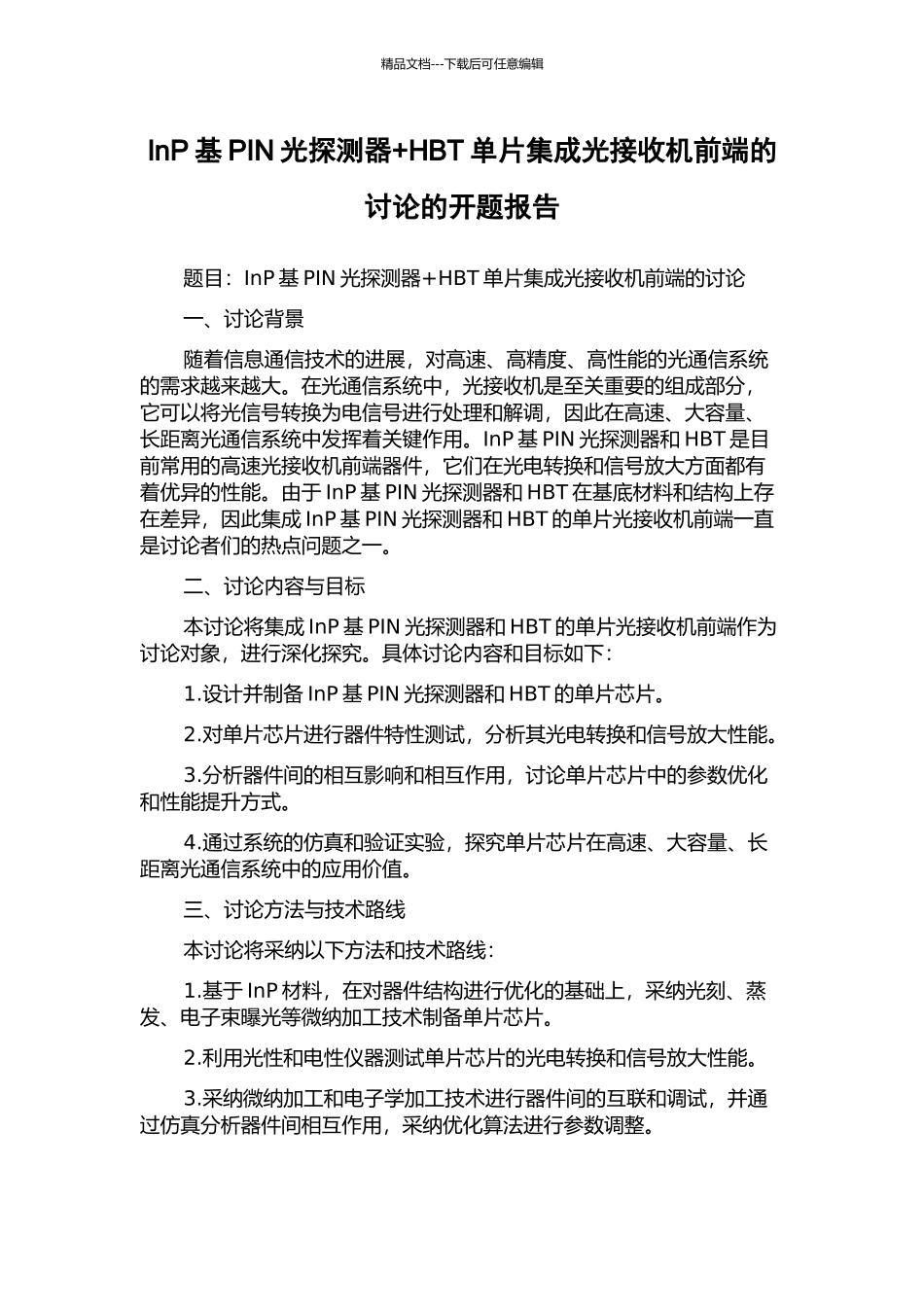

InP基PIN光探测器+HBT单片集成光接收机前端的研究的开题报告_第1页
1/2

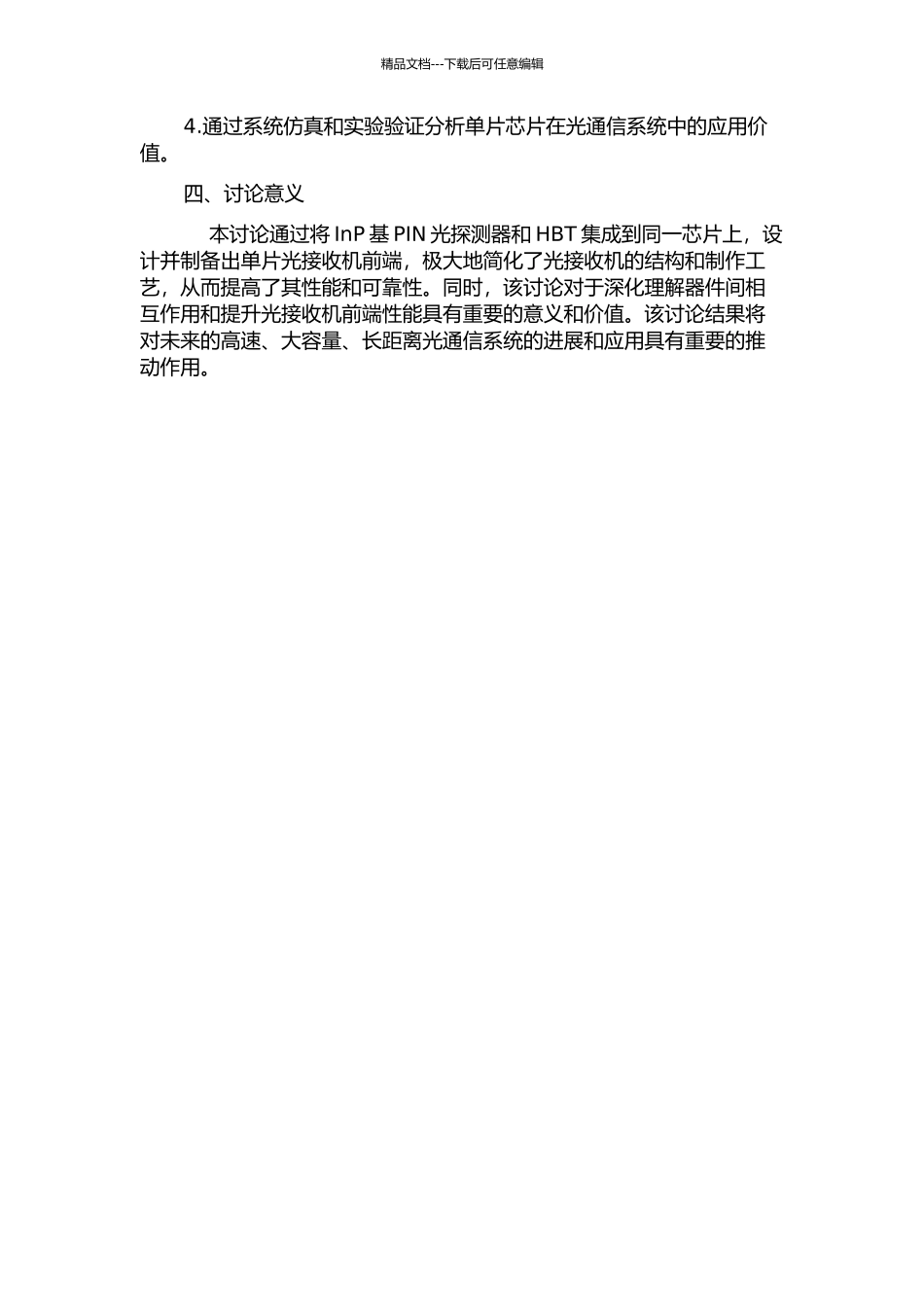

InP基PIN光探测器+HBT单片集成光接收机前端的研究的开题报告_第2页
2/2
精品文档---下载后可任意编辑InP 基 PIN 光探测器+HBT 单片集成光接收机前端的讨论的开题报告题目:InP 基 PIN 光探测器+HBT 单片集成光接收机前端的讨论一、讨论背景随着信息通信技术的进展,对高速、高精度、高性能的光通信系统的需求越来越大。在光通信系统中,光接收机是至关重要的组成部分,它可以将光信号转换为电信号进行处理和解调,因此在高速、大容量、长距离光通信系统中发挥着关键作用。InP 基 PIN 光探测器和 HBT 是目前常用的高速光接收机前端器件,它们在光电转换和信号放大方面都有着优异的性能。由于 InP 基 PIN 光探测器和 HBT 在基底材料和结构上存在差异,因此集成 InP 基 PIN 光探测器和 HBT 的单片光接收机前端一直是讨论者们的热点问题之一。二、讨论内容与目标本讨论将集成 InP 基 PIN 光探测器和 HBT 的单片光接收机前端作为讨论对象,进行深化探究。具体讨论内容和目标如下:1.设计并制备 InP 基 PIN 光探测器和 HBT 的单片芯片。2.对单片芯片进行器件特性测试,分析其光电转换和信号放大性能。3.分析器件间的相互影响和相互作用,讨论单片芯片中的参数优化和性能提升方式。4.通过系统的仿真和验证实验,探究单片芯片在高速、大容量、长距离光通信系统中的应用价值。三、讨论方法与技术路线本讨论将采纳以下方法和技术路线:1.基于 InP 材料,在对器件结构进行优化的基础上,采纳光刻、蒸发、电子束曝光等微纳加工技术制备单片芯片。2.利用光性和电性仪器测试单片芯片的光电转换和信号放大性能。3.采纳微纳加工和电子学加工技术进行器件间的互联和调试,并通过仿真分析器件间相互作用,采纳优化算法进行参数调整。精品文档---下载后可任意编辑4.通过系统仿真和实验验证分析单片芯片在光通信系统中的应用价值。四、讨论意义 本讨论通过将 InP 基 PIN 光探测器和 HBT 集成到同一芯片上,设计并制备出单片光接收机前端,极大地简化了光接收机的结构和制作工艺,从而提高了其性能和可靠性。同时,该讨论对于深化理解器件间相互作用和提升光接收机前端性能具有重要的意义和价值。该讨论结果将对未来的高速、大容量、长距离光通信系统的进展和应用具有重要的推动作用。
