KV变电站负荷及短路电流计算及电气设备的选择及校验

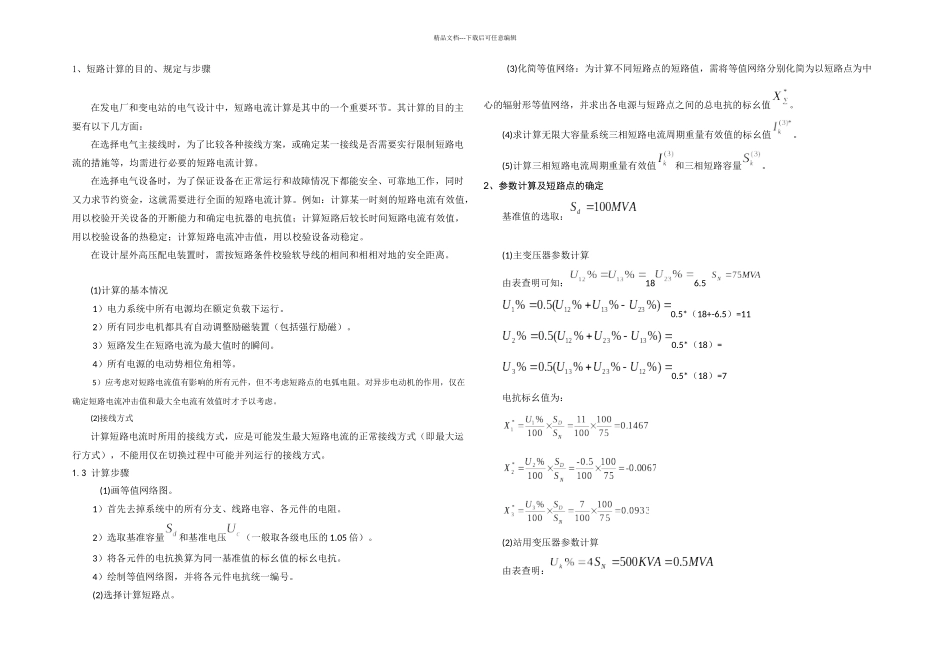

KV变电站负荷及短路电流计算及电气设备的选择及校验_第1页
1/9
KV变电站负荷及短路电流计算及电气设备的选择及校验_第2页
2/9
KV变电站负荷及短路电流计算及电气设备的选择及校验_第3页
3/9
精品文档---下载后可任意编辑1、短路计算的目的、规定与步骤在发电厂和变电站的电气设计中,短路电流计算是其中的一个重要环节。其计算的目的主要有以下几方面:在选择电气主接线时,为了比较各种接线方案,或确定某一接线是否需要实行限制短路电流的措施等,均需进行必要的短路电流计算。在选择电气设备时,为了保证设备在正常运行和故障情况下都能安全、可靠地工作,同时又力求节约资金,这就需要进行全面的短路电流计算。例如:计算某一时刻的短路电流有效值,用以校验开关设备的开断能力和确定电抗器的电抗值;计算短路后较长时间短路电流有效值,用以校验设备的热稳定;计算短路电流冲击值,用以校验设备动稳定。在设计屋外高压配电装置时,需按短路条件校验软导线的相间和相相对地的安全距离。(1)计算的基本情况 1)电力系统中所有电源均在额定负载下运行。 2)所有同步电机都具有自动调整励磁装置(包括强行励磁)。 3)短路发生在短路电流为最大值时的瞬间。 4)所有电源的电动势相位角相等。 5)应考虑对短路电流值有影响的所有元件,但不考虑短路点的电弧电阻。对异步电动机的作用,仅在确定短路电流冲击值和最大全电流有效值时才予以考虑。(2)接线方式计算短路电流时所用的接线方式,应是可能发生最大短路电流的正常接线方式(即最大运行方式),不能用仅在切换过程中可能并列运行的接线方式。1.3 计算步骤(1)画等值网络图。 1)首先去掉系统中的所有分支、线路电容、各元件的电阻。 2)选取基准容量和基准电压(一般取各级电压的 1.05 倍)。 3)将各元件的电抗换算为同一基准值的标幺值的标幺电抗。 4)绘制等值网络图,并将各元件电抗统一编号。 (2)选择计算短路点。(3)化简等值网络:为计算不同短路点的短路值,需将等值网络分别化简为以短路点为中心的辐射形等值网络,并求出各电源与短路点之间的总电抗的标幺值。(4)求计算无限大容量系统三相短路电流周期重量有效值的标幺值。(5)计算三相短路电流周期重量有效值和三相短路容量。2、参数计算及短路点的确定基准值的选取:(1)主变压器参数计算由表查明可知:186.5 0.5*(18+-6.5)=110.5*(18)=0.5*(18)=7电抗标幺值为:(2)站用变压器参数计算由表查明:精品文档---下载后可任意编辑(3)系统等值电抗 架空线: 所以:2.2、.短路点的确定此变电站设计中,电压等级有四个,在选择的短路点中,其中 110KV 进线处短路 与变压器高压侧短路,短路电流相同,所以在此...
