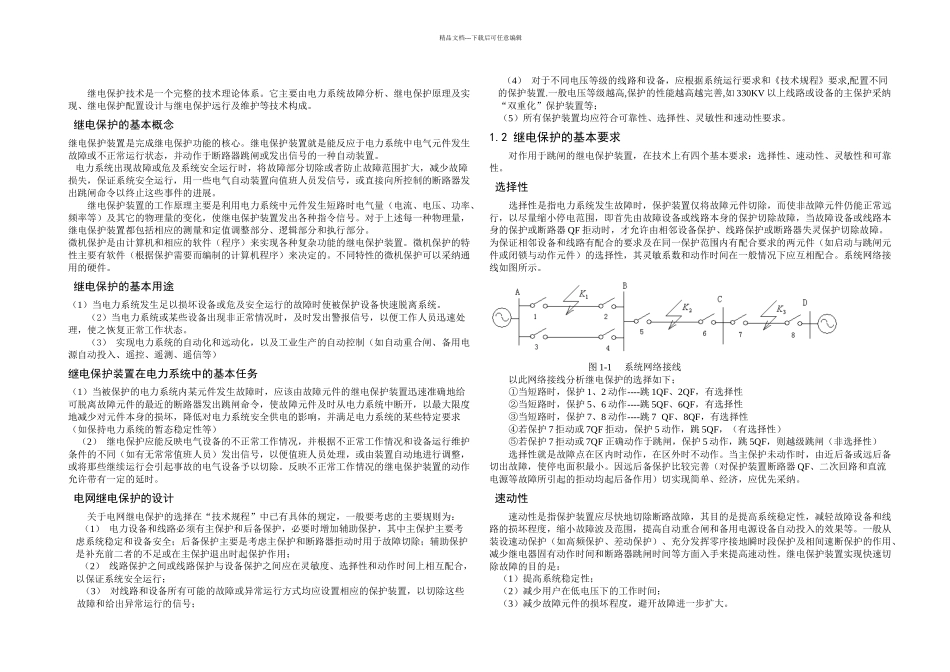

精品文档---下载后可任意编辑继电保护技术是一个完整的技术理论体系。它主要由电力系统故障分析、继电保护原理及实现、继电保护配置设计与继电保护远行及维护等技术构成。 继电保护的基本概念继电保护装置是完成继电保护功能的核心。继电保护装置就是能反应于电力系统中电气元件发生故障或不正常运行状态，并动作于断路器跳闸或发出信号的一种自动装置。 电力系统出现故障或危及系统安全运行时，将故障部分切除或者防止故障范围扩大，减少故障损失，保证系统安全运行，用一些电气自动装置向值班人员发信号，或直接向所控制的断路器发出跳闸命令以终止这些事件的进展。继电保护装置的工作原理主要是利用电力系统中元件发生短路时电气量（电流、电压、功率、频率等）及其它的物理量的变化，使继电保护装置发出各种指令信号。对于上述每一种物理量，继电保护装置都包括相应的测量和定值调整部分、逻辑部分和执行部分。微机保护是由计算机和相应的软件（程序）来实现各种复杂功能的继电保护装置。微机保护的特性主要有软件（根据保护需要而编制的计算机程序）来决定的。不同特性的微机保护可以采纳通用的硬件。 继电保护的基本用途（1）当电力系统发生足以损坏设备或危及安全运行的故障时使被保护设备快速脱离系统。（2）当电力系统或某些设备出现非正常情况时，及时发出警报信号，以便工作人员迅速处理，使之恢复正常工作状态。（3） 实现电力系统的自动化和远动化，以及工业生产的自动控制（如自动重合闸、备用电源自动投入、遥控、遥测、遥信等）继电保护装置在电力系统中的基本任务（1）当被保护的电力系统内某元件发生故障时，应该由故障元件的继电保护装置迅速准确地给可脱离故障元件的最近的断路器发出跳闸命令，使故障元件及时从电力系统中断开，以最大限度地减少对元件本身的损坏，降低对电力系统安全供电的影响，并满足电力系统的某些特定要求（如保持电力系统的暂态稳定性等）（2） 继电保护应能反映电气设备的不正常工作情况，并根据不正常工作情况和设备运行维护条件的不同（如有无常常值班人员）发出信号，以便值班人员处理，或由装置自动地进行调整，或将那些继续运行会引起事故的电气设备予以切除。反映不正常工作情况的继电保护装置的动作允许带有一定的延时。 电网继电保护的设计关于电网继电保护的选择在“技术规程”中已有具体的规定，一般要考虑的主要规则为：（1） 电力设备和线路必须有主保护和后备保护，必要时增加辅助...
