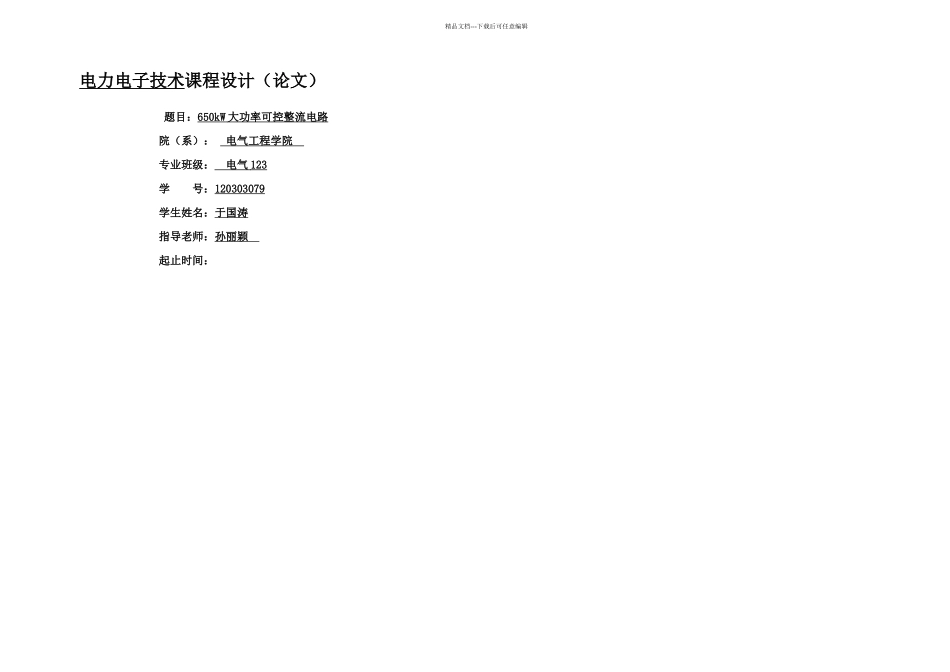

kW大功率可控整流电路_第1页
1/9

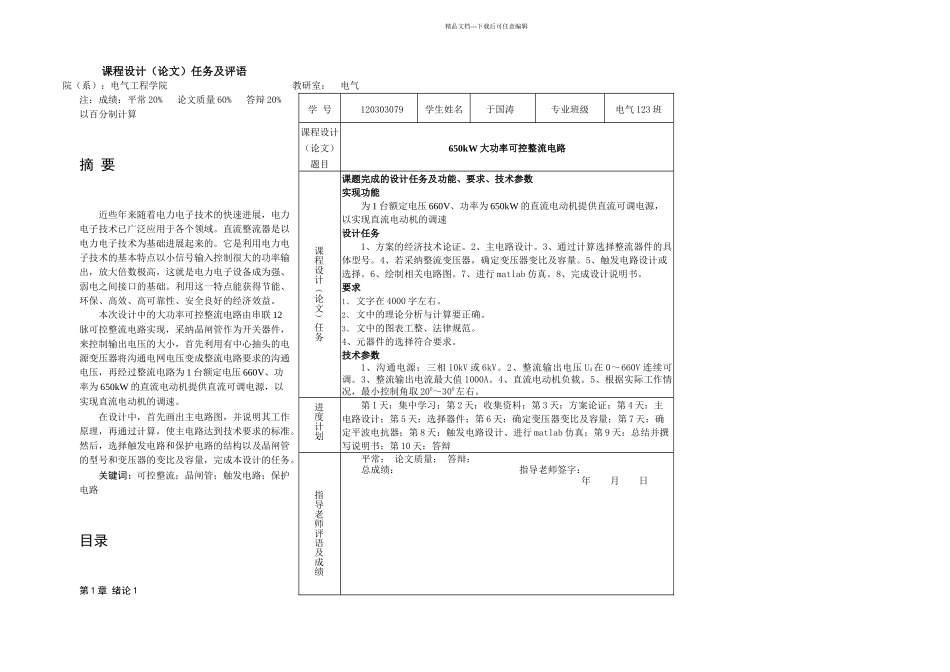

kW大功率可控整流电路_第2页
2/9

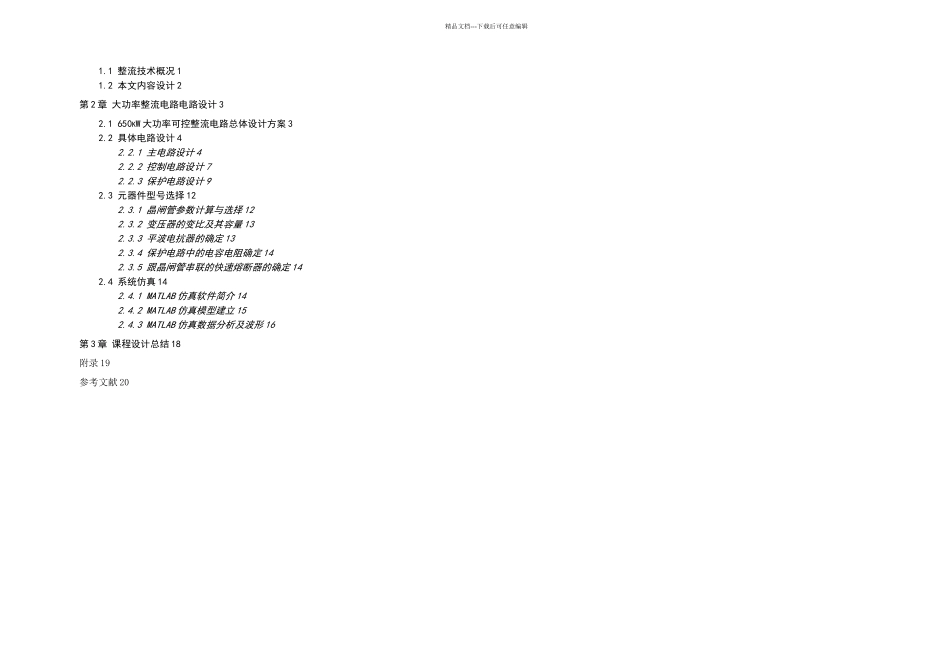

kW大功率可控整流电路_第3页
3/9
精品文档---下载后可任意编辑电力电子技术课程设计(论文)题目:650kW 大功率可控整流电路 院(系): 电气工程学院 专业班级: 电气 123 学 号:120303079学生姓名:于国涛指导老师:孙丽颖 起止时间:精品文档---下载后可任意编辑课程设计(论文)任务及评语院(系):电气工程学院 教研室: 电气注:成绩:平常 20% 论文质量 60% 答辩 20% 以百分制计算摘 要近些年来随着电力电子技术的快速进展,电力电子技术已广泛应用于各个领域。直流整流器是以电力电子技术为基础进展起来的。它是利用电力电子技术的基本特点以小信号输入控制很大的功率输出,放大倍数极高,这就是电力电子设备成为强、弱电之间接口的基础。利用这一特点能获得节能、环保、高效、高可靠性、安全良好的经济效益。本次设计中的大功率可控整流电路由串联 12脉可控整流电路实现,采纳晶闸管作为开关器件,来控制输出电压的大小,首先利用有中心抽头的电源变压器将沟通电网电压变成整流电路要求的沟通电压,再经过整流电路为 1 台额定电压 660V、功率为 650kW 的直流电动机提供直流可调电源,以实现直流电动机的调速。在设计中,首先画出主电路图,并说明其工作原理,再通过计算,使主电路达到技术要求的标准。然后,选择触发电路和保护电路的结构以及晶闸管的型号和变压器的变比及容量,完成本设计的任务。关键词:可控整流;晶闸管;触发电路;保护电路目录第 1 章 绪论 1学 号120303079学生姓名于国涛专业班级电气 123 班课程设计(论文)题目650kW 大功率可控整流电路课程设计(论文)任务课题完成的设计任务及功能、要求、技术参数实现功能为 1 台额定电压 660V、功率为 650kW 的直流电动机提供直流可调电源,以实现直流电动机的调速设计任务1、方案的经济技术论证。2、主电路设计。3、通过计算选择整流器件的具体型号。4、若采纳整流变压器,确定变压器变比及容量。5、触发电路设计或选择。6、绘制相关电路图。7、进行 matlab 仿真。8、完成设计说明书。要求1、 文字在 4000 字左右。2、 文中的理论分析与计算要正确。3、 文中的图表工整、法律规范。4、元器件的选择符合要求。技术参数1、沟通电源:三相 10kV 或 6kV。2、整流输出电压 Ud 在 0~660V 连续可调。3、整流输出电流最大值 1000A。4、直流电动机负载。5、根据实际工作情况,最小控制角取 200~300左右。进度计划第 1 天:集中学习;第 2 天:收集资...
