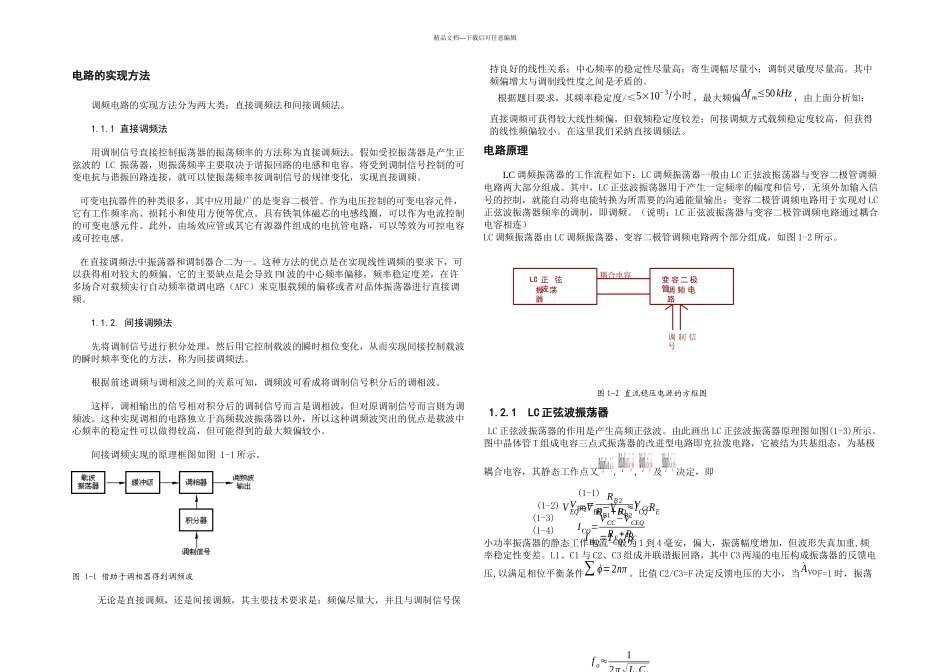

LC 正 弦波变 容 二 极管调 频 电路振 荡器调 制 信号耦合电容精品文档---下载后可任意编辑电路的实现方法 调频电路的实现方法分为两大类：直接调频法和间接调频法。 1.1.1 直接调频法 用调制信号直接控制振荡器的振荡频率的方法称为直接调频法。假如受控振荡器是产生正弦波的 LC 振荡器，则振荡频率主要取决于谐振回路的电感和电容。将受到调制信号控制的可变电抗与谐振回路连接，就可以使振荡频率按调制信号的规律变化，实现直接调频。 可变电抗器件的种类很多，其中应用最广的是变容二极管。作为电压控制的可变电容元件，它有工作频率高、损耗小和使用方便等优点。具有铁氧体磁芯的电感线圈，可以作为电流控制的可变电感元件。此外，由场效应管或其它有源器件组成的电抗管电路，可以等效为可控电容或可控电感。 在直接调频法中振荡器和调制器合二为一。这种方法的优点是在实现线性调频的要求下，可以获得相对较大的频偏。它的主要缺点是会导致 FM 波的中心频率偏移，频率稳定度差，在许多场合对载频实行自动频率微调电路（AFC）来克服载频的偏移或者对晶体振荡器进行直接调频。1.1.2. 间接调频法 先将调制信号进行积分处理，然后用它控制载波的瞬时相位变化，从而实现间接控制载波的瞬时频率变化的方法，称为间接调频法。 根据前述调频与调相波之间的关系可知，调频波可看成将调制信号积分后的调相波。 这样，调相输出的信号相对积分后的调制信号而言是调相波，但对原调制信号而言则为调频波。这种实现调相的电路独立于高频载波振荡器以外，所以这种调频波突出的优点是载波中心频率的稳定性可以做得较高，但可能得到的最大频偏较小。 间接调频实现的原理框图如图 1-1 所示。 图 1-1 借助于调相器得到调频波无论是直接调频，还是间接调频，其主要技术要求是：频偏尽量大，并且与调制信号保持良好的线性关系；中心频率的稳定性尽量高；寄生调幅尽量小；调制灵敏度尽量高。其中频偏增大与调制线性度之间是矛盾的。根据题目要求，其频率稳定度/≤5×10−3/小时，最大频偏Δf m≤50kHz ，由上面分析知：直接调频可获得较大线性频偏，但载频稳定度较差；间接调频方式载频稳定度较高，但获得的线性频偏较小。在这里我们采纳直接调频法。电路原理LC 调频振荡器的工作流程如下：LC 调频振荡器一般由 LC 正弦波振荡器与变容二极管调频电路两大部分组成。其中，LC 正弦波振荡器用于产生一定频率的幅度和信号，无须外...
