中职教材-机械制图电子跟课课件(全套)VIP专享

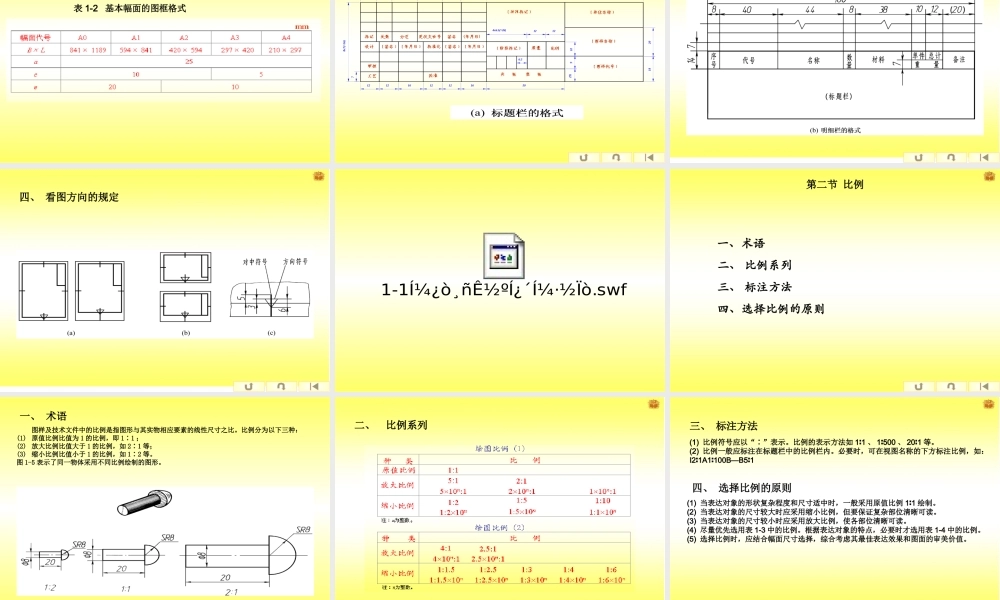

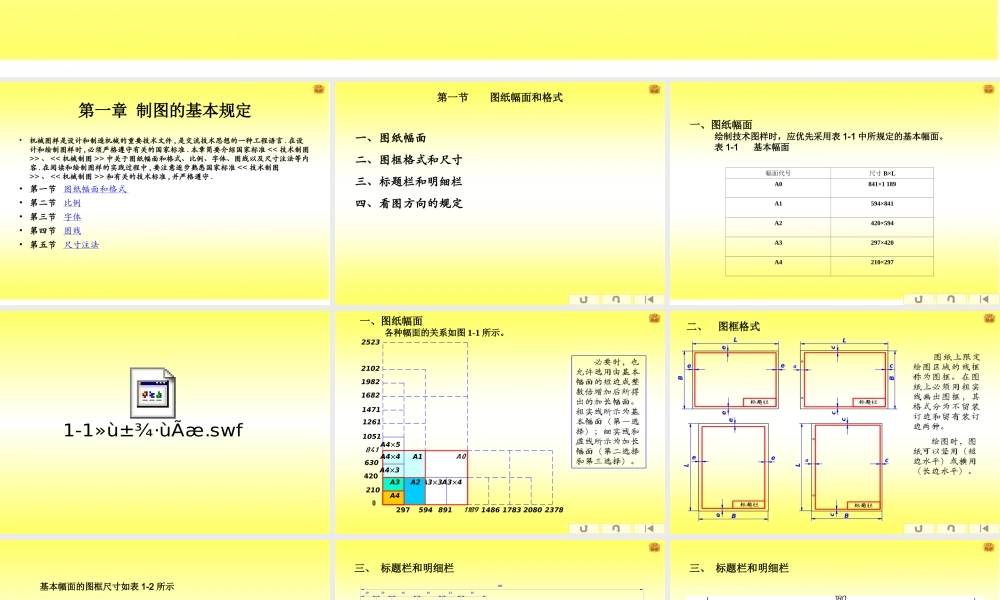

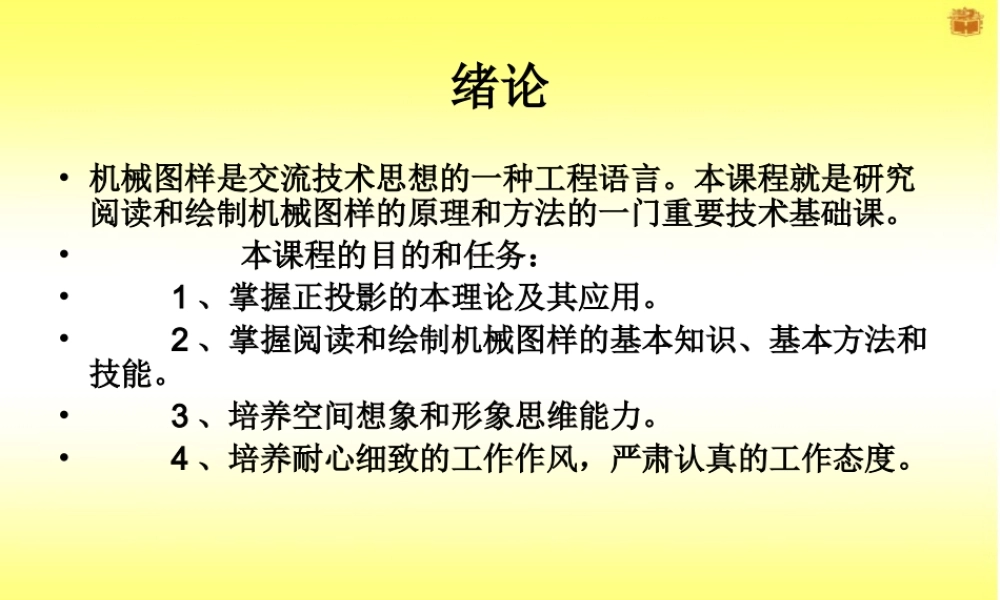

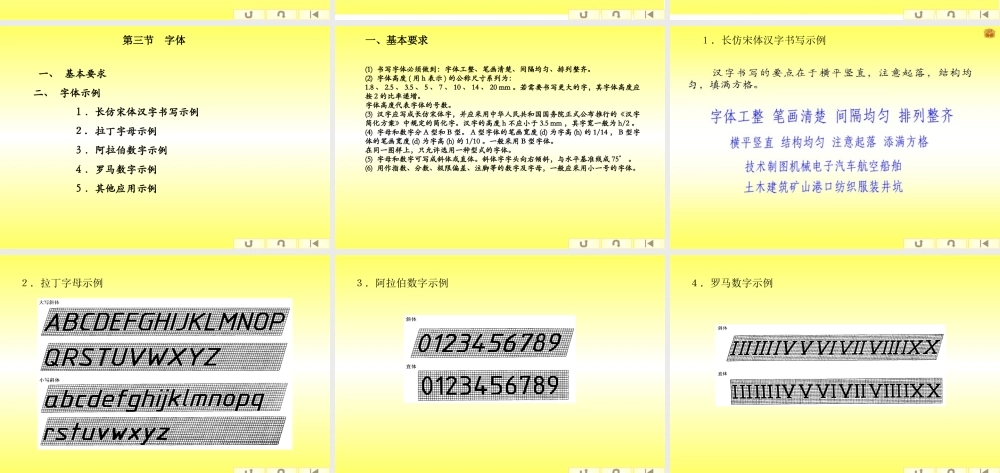

绪论• 机械图样是交流技术思想的一种工程语言。本课程就是研究阅读和绘制机械图样的原理和方法的一门重要技术基础课。• 本课程的目的和任务：•1 、掌握正投影的本理论及其应用。•2 、掌握阅读和绘制机械图样的基本知识、基本方法和技能。•3 、培养空间想象和形象思维能力。•4 、培养耐心细致的工作作风，严肃认真的工作态度。第一章 制图的基本规定•机械图样是设计和制造机械的重要技术文件 , 是交流技术思想的一种工程语言 . 在设计和绘制图样时 , 必须严格遵守有关的国家标准 . 本章简要介绍国家标准 << 技术制图>> 、 << 机械制图 >> 中关于图纸幅面和格式、比例、字体、图线以及尺寸注法等内容 . 在阅读和绘制图样的实践过程中 , 要注意逐步熟悉国家标准 << 技术制图>> 、 << 机械制图 >> 和有关的技术标准 , 并严格遵守 .• 第一节 图纸幅面和格式 • 第二节 比例• 第三节 字体• 第四节 图线• 第五节 尺寸注法第一节 图纸幅面和格式一、图纸幅面二、图框格式和尺寸三、标题栏和明细栏四、看图方向的规定一、图纸幅面绘制技术图样时，应优先采用表 1-1 中所规定的基本幅面。表 1-1 基本幅面幅面代号尺寸 B×LA0841×1 189A1594×841A2420×594A3297×420A4210×2971-1»ù±¾·ùÃæ.swf一、图纸幅面各种幅面的关系如图 1-1 所示。A15941261147116821982210225231486 1783 2080 23786301051A45A44A33A34891A43420A2297A3210A4二、 图框格式LBeeeeLBcacceeeecaccBLBL 基本幅面的图框尺寸如表 1-2 所示 表 1-2 基本幅面的图框格式三、 标题栏和明细栏8x7(=56)180161212166.510918205071010164x6.5(=26)16121612121212(9)三、 标题栏和明细栏四、 看图方向的规定1-1ͼ¿ò¸ñʽºÍ¿´Í¼·½Ïò.swf第二节 比例 一、术语 二、 比例系列 三、 标注方法 四、选择比例的原则一、 术语 图样及技术文件中的比例是指图形与其实物相应要素的线性尺寸之比。比例分为以下三种：(1) 原值比例比值为 1 的比例，即 1∶1 ；(2) 放大比例比值大于 1 的比例，如 2∶1 等；(3) 缩小比例比值小于 1 的比例，如 1∶2 等。图 1-5 表示了同一物体采用不同比例绘制的图形。二、 比例系列三、 标注方法(1) 比例符号应以“∶”表示。比例的表示方法如 1 1∶ 、 1 500∶、 20 1∶ 等。(2) 比例一般应标注在标题栏中的比例栏...
