精品文档---下载后可任意编辑一、概述为实现信息的即时发布，我局拟在办公楼主楼大堂的西面和北面墙身上各建设一个 LED 显示屏，为我局的信息发布提供一个平台

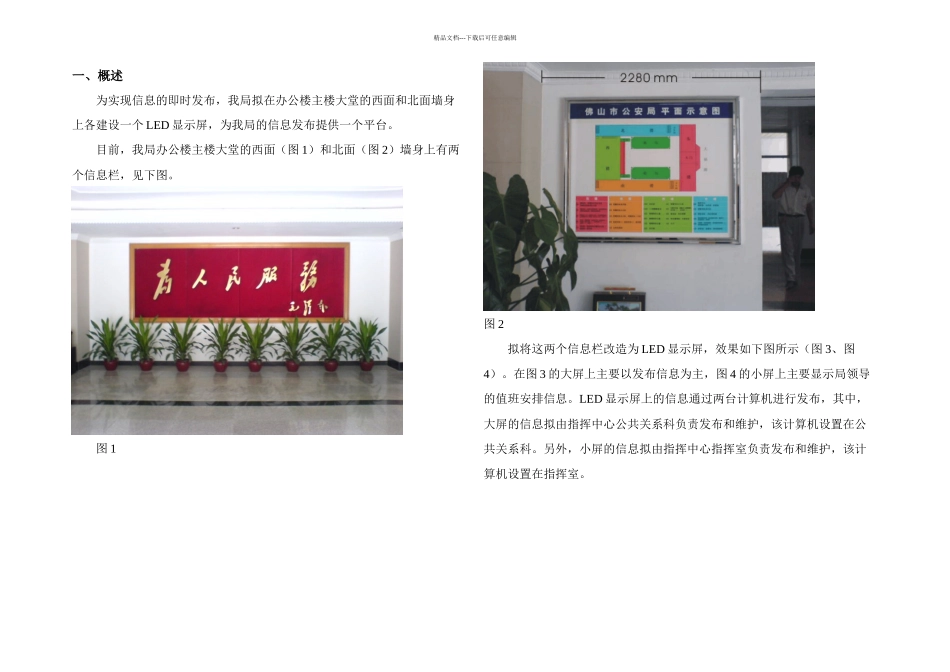

目前，我局办公楼主楼大堂的西面（图 1）和北面（图 2）墙身上有两个信息栏，见下图

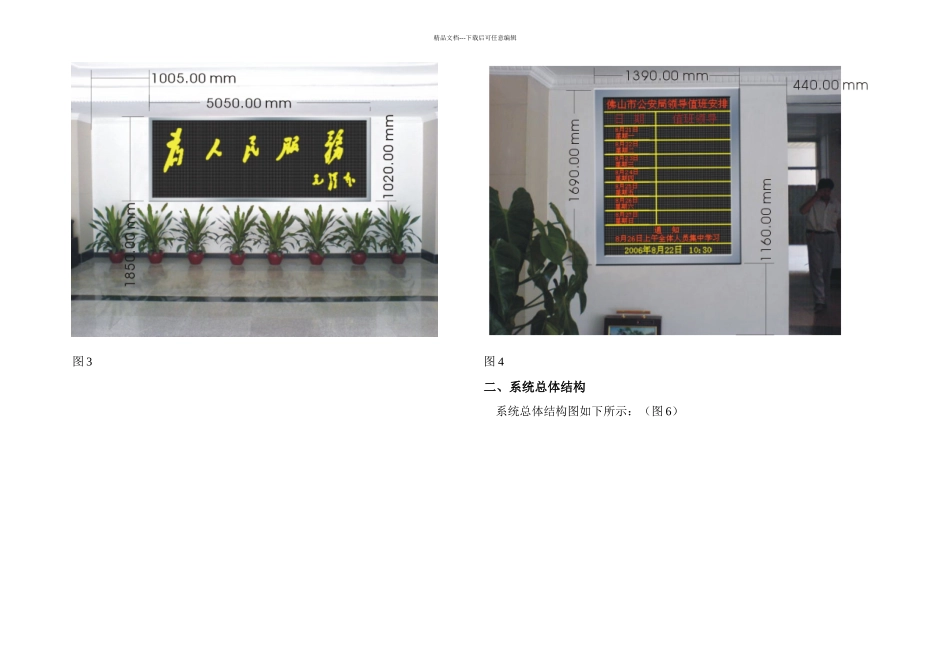

图 1图 2拟将这两个信息栏改造为 LED 显示屏，效果如下图所示（图 3、图4）
在图 3 的大屏上主要以发布信息为主，图 4 的小屏上主要显示局领导的值班安排信息
LED 显示屏上的信息通过两台计算机进行发布，其中，大屏的信息拟由指挥中心公共关系科负责发布和维护，该计算机设置在公共关系科
另外，小屏的信息拟由指挥中心指挥室负责发布和维护，该计算机设置在指挥室

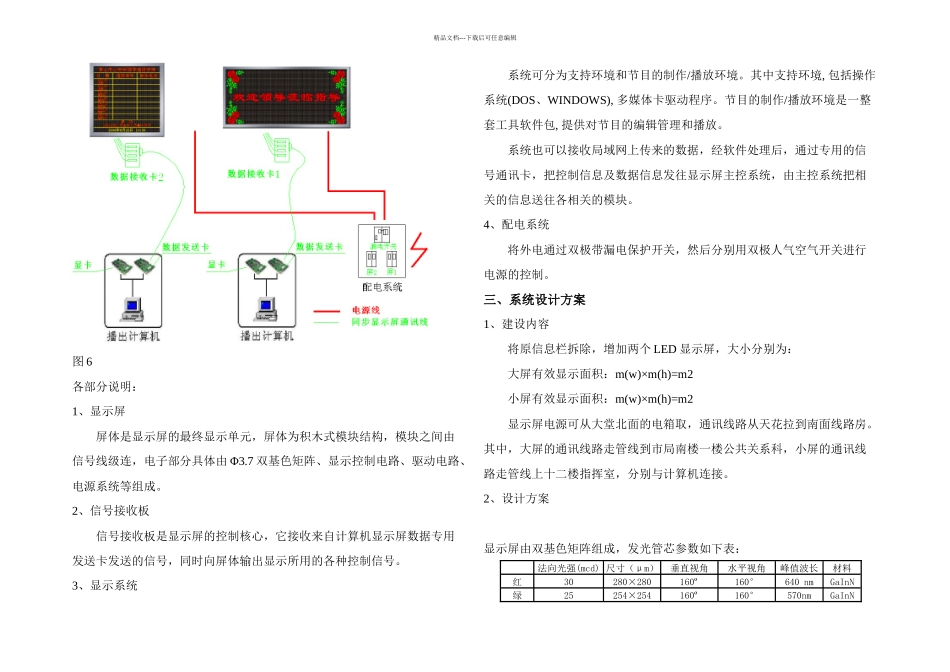

精品文档---下载后可任意编辑图 3图 4二、系统总体结构 系统总体结构图如下所示：（图 6）精品文档---下载后可任意编辑图 6各部分说明：1、显示屏屏体是显示屏的最终显示单元，屏体为积木式模块结构，模块之间由信号线级连，电子部分具体由 Φ3
7 双基色矩阵、显示控制电路、驱动电路、电源系统等组成
2、信号接收板信号接收板是显示屏的控制核心，它接收来自计算机显示屏数据专用发送卡发送的信号，同时向屏体输出显示所用的各种控制信号
3、显示系统系统可分为支持环境和节目的制作/播放环境
其中支持环境, 包括操作系统(DOS、WINDOWS), 多媒体卡驱动程序
节目的制作/播放环境是一整套工具软件包, 提供对节目的编辑管理和播放
系统也可以接收局域网上传来的数据，经软件处理后，通过专用的信号通讯卡，把控制信息及数据信息发往显示屏主控系统，由主控系统把相关的信息送往各相关的模块
4、配电系统将外电通过双极带漏电保护开关，然后分别用双极人气空气开关进行电源的控制
三、系统设计方案1、建设内容将原信息栏拆除，增加两个 LED 显示屏，大小分别为：大屏有效显示面积：m(w)×m(h)=m2小
