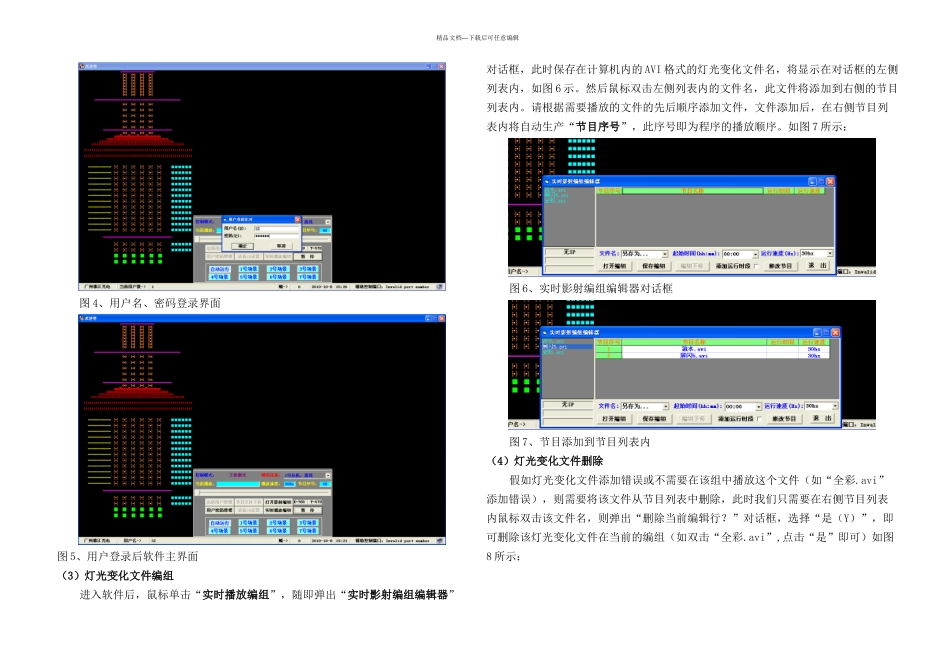

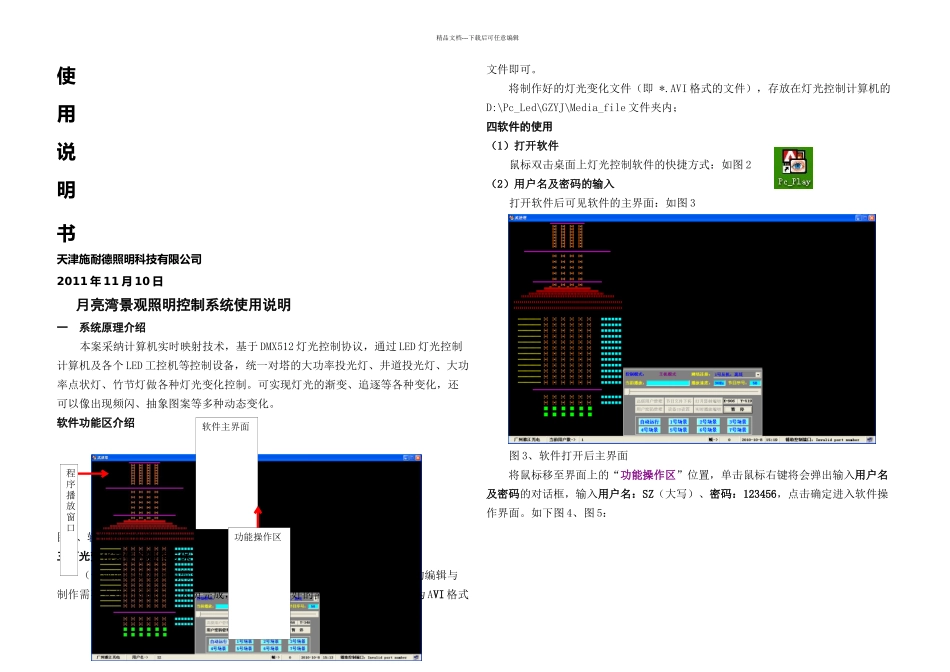

精品文档---下载后可任意编辑使用说明书天津施耐德照明科技有限公司2011 年 11 月 10 日月亮湾景观照明控制系统使用说明一 系统原理介绍本案采纳计算机实时映射技术，基于 DMX512 灯光控制协议，通过 LED 灯光控制计算机及各个 LED 工控机等控制设备，统一对塔的大功率投光灯、井道投光灯、大功率点状灯、竹节灯做各种灯光变化控制。可实现灯光的渐变、追逐等各种变化，还可以像出现频闪、抽象图案等多种动态变化。软件功能区介绍图 1、软件界面介绍三灯光变化文件的制作与保存（专业的影视动画编辑软件）或者 Flash 等软件制作与编辑，该文件的编辑与制作需要专业的动画制作人员完成，最后将编辑好的需要播放的文件保存为 AVI 格式文件即可。将制作好的灯光变化文件（即 *.AVI 格式的文件），存放在灯光控制计算机的D:\Pc_Led\GZYJ\Media_file 文件夹内；四软件的使用（1）打开软件鼠标双击桌面上灯光控制软件的快捷方式：如图 2（2）用户名及密码的输入打开软件后可见软件的主界面：如图 3图 3、软件打开后主界面将鼠标移至界面上的“功能操作区”位置，单击鼠标右键将会弹出输入用户名及密码的对话框，输入用户名：SZ（大写）、密码：123456，点击确定进入软件操作界面。如下图 4、图 5：软件主界面程序播放窗口功能操作区精品文档---下载后可任意编辑图 4、用户名、密码登录界面图 5、用户登录后软件主界面（3）灯光变化文件编组进入软件后，鼠标单击“实时播放编组”，随即弹出“实时影射编组编辑器”对话框，此时保存在计算机内的 AVI 格式的灯光变化文件名，将显示在对话框的左侧列表内，如图 6 示。然后鼠标双击左侧列表内的文件名，此文件将添加到右侧的节目列表内。请根据需要播放的文件的先后顺序添加文件，文件添加后，在右侧节目列表内将自动生产“节目序号”，此序号即为程序的播放顺序。如图 7 所示：图 6、实时影射编组编辑器对话框图 7、节目添加到节目列表内（4）灯光变化文件删除假如灯光变化文件添加错误或不需要在该组中播放这个文件（如“全彩.avi”添加错误），则需要将该文件从节目列表中删除，此时我们只需要在右侧节目列表内鼠标双击该文件名，则弹出“删除当前编辑行？”对话框，选择“是（Y）”，即可删除该灯光变化文件在当前的编组（如双击“全彩.avi”,点击“是”即可）如图8 所示：精品文档---下载后可任意编辑图 8、删除编组中的文件（5）灯光变化文件保存在执行添加文件或...
