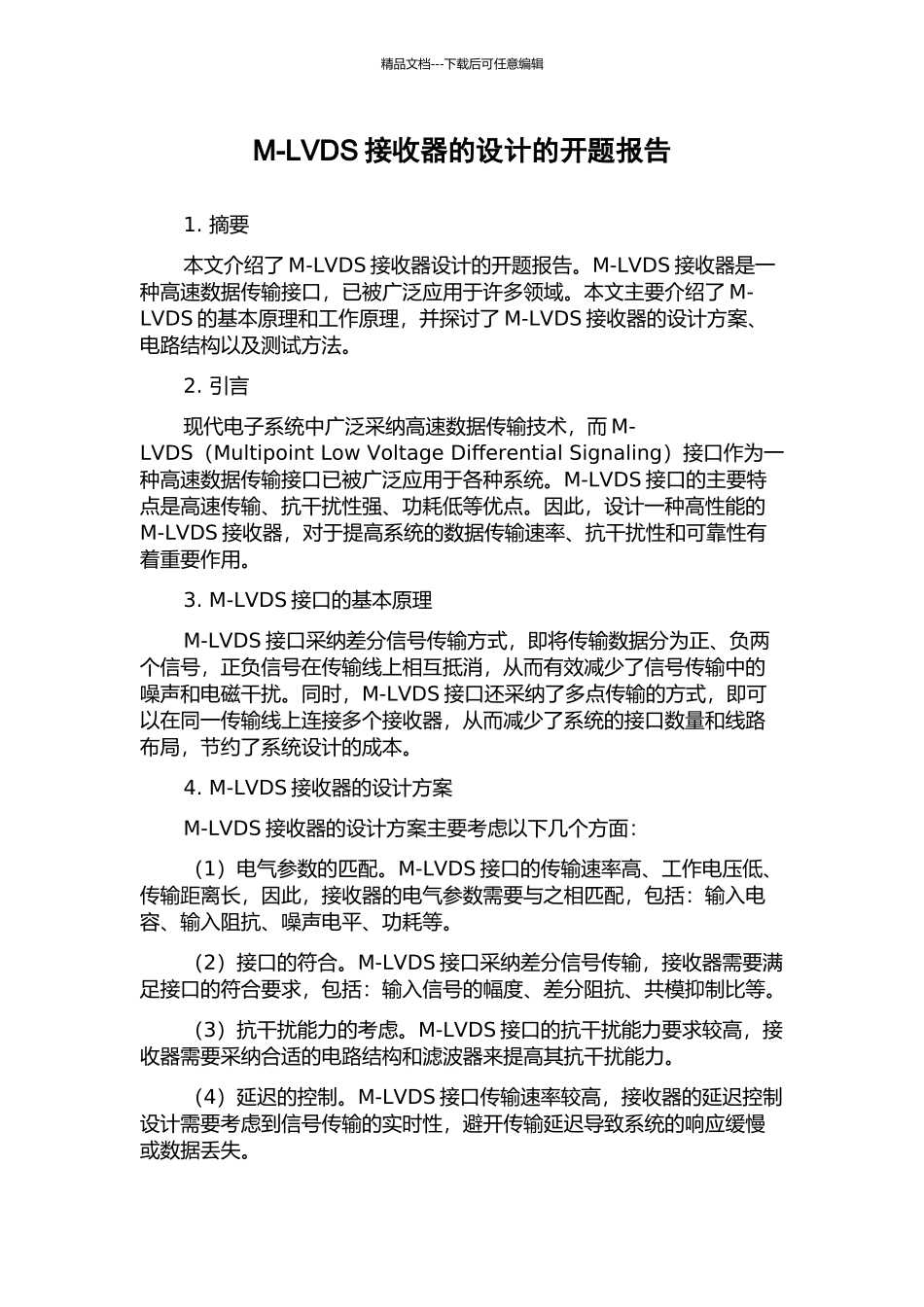

精品文档---下载后可任意编辑M-LVDS 接收器的设计的开题报告1. 摘要本文介绍了 M-LVDS 接收器设计的开题报告。M-LVDS 接收器是一种高速数据传输接口,已被广泛应用于许多领域。本文主要介绍了 M-LVDS 的基本原理和工作原理,并探讨了 M-LVDS 接收器的设计方案、电路结构以及测试方法。2. 引言现代电子系统中广泛采纳高速数据传输技术,而 M-LVDS(Multipoint Low Voltage Differential Signaling)接口作为一种高速数据传输接口已被广泛应用于各种系统。M-LVDS 接口的主要特点是高速传输、抗干扰性强、功耗低等优点。因此,设计一种高性能的M-LVDS 接收器,对于提高系统的数据传输速率、抗干扰性和可靠性有着重要作用。3. M-LVDS 接口的基本原理M-LVDS 接口采纳差分信号传输方式,即将传输数据分为正、负两个信号,正负信号在传输线上相互抵消,从而有效减少了信号传输中的噪声和电磁干扰。同时,M-LVDS 接口还采纳了多点传输的方式,即可以在同一传输线上连接多个接收器,从而减少了系统的接口数量和线路布局,节约了系统设计的成本。4. M-LVDS 接收器的设计方案M-LVDS 接收器的设计方案主要考虑以下几个方面:(1)电气参数的匹配。M-LVDS 接口的传输速率高、工作电压低、传输距离长,因此,接收器的电气参数需要与之相匹配,包括:输入电容、输入阻抗、噪声电平、功耗等。(2)接口的符合。M-LVDS 接口采纳差分信号传输,接收器需要满足接口的符合要求,包括:输入信号的幅度、差分阻抗、共模抑制比等。(3)抗干扰能力的考虑。M-LVDS 接口的抗干扰能力要求较高,接收器需要采纳合适的电路结构和滤波器来提高其抗干扰能力。(4)延迟的控制。M-LVDS 接口传输速率较高,接收器的延迟控制设计需要考虑到信号传输的实时性,避开传输延迟导致系统的响应缓慢或数据丢失。精品文档---下载后可任意编辑5. M-LVDS 接收器的电路结构M-LVDS 接收器的电路结构包括前置放大器、匹配网络、差分放大器、低通滤波器和输出缓冲器等部分。其中,前置放大器主要起到增益作用,匹配网络则用于实现接口的符合,差分放大器用于差分信号的放大,低通滤波器用于滤除高频噪声,输出缓冲器用于驱动数据输出。6. M-LVDS 接收器的测试方法M-LVDS 接收器的测试方法主要包括电气参数测试、接口符合测试、抗干扰测试、延迟测试等方面。其中,电气参数测试包括输入电容、输入阻抗、功耗等参数的测试;接口符合测试主要测试输入信号的幅度、差...
