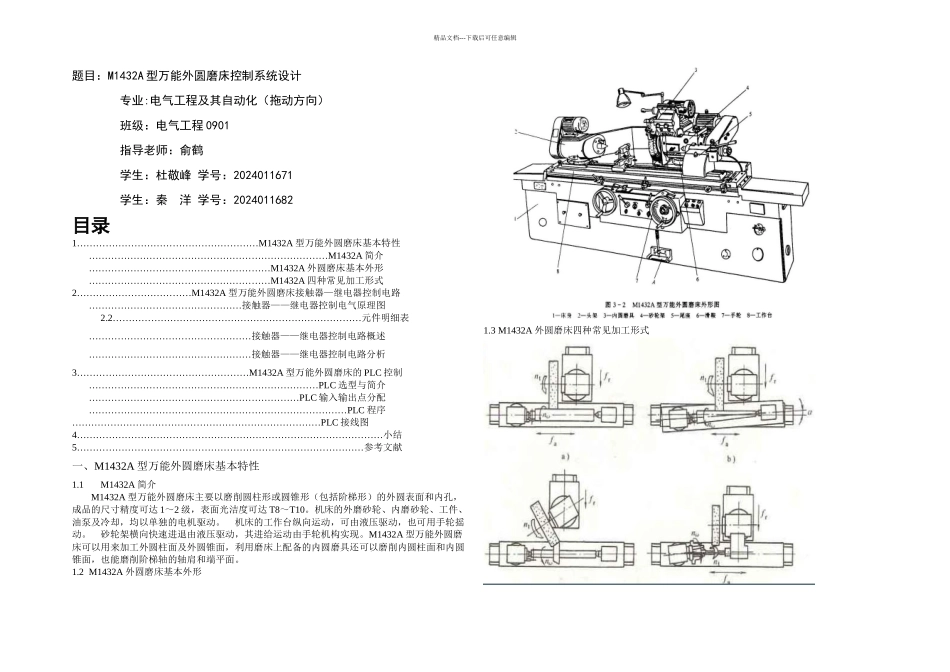

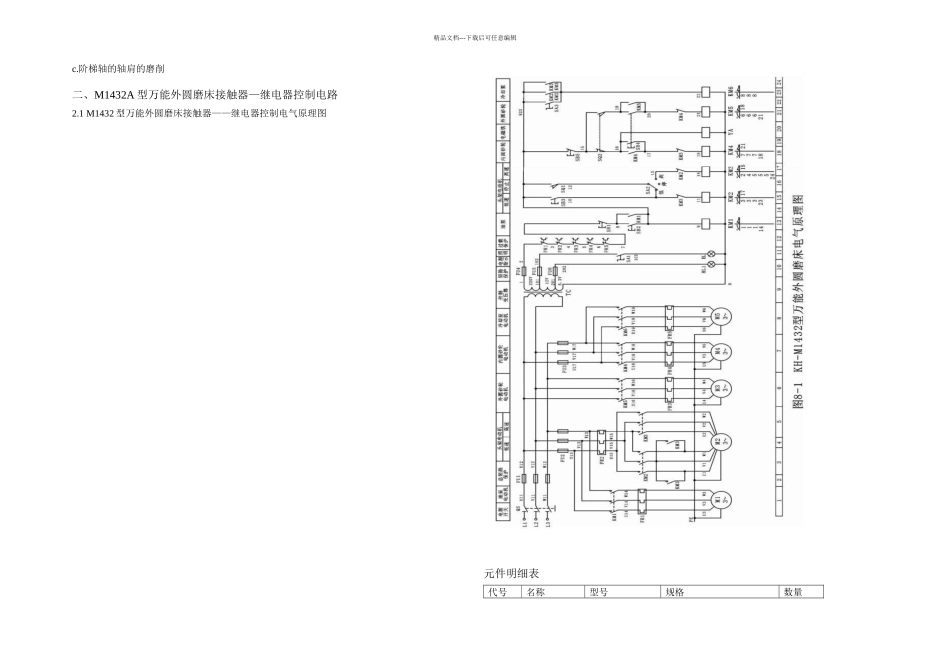

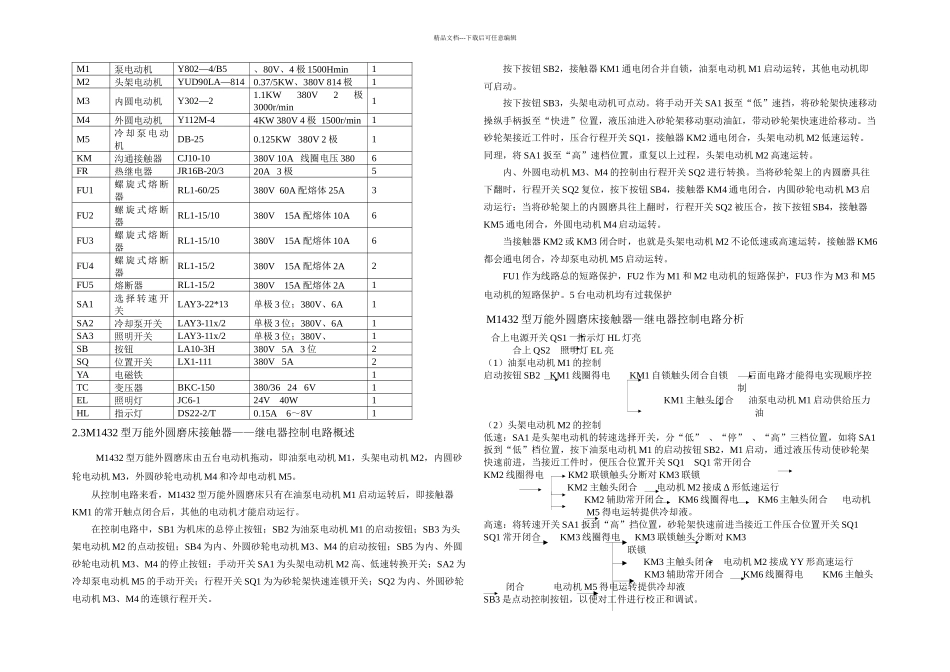

精品文档---下载后可任意编辑题目：M1432A 型万能外圆磨床控制系统设计专业:电气工程及其自动化（拖动方向）班级：电气工程 0901指导老师：俞鹤学生：杜敬峰 学号：2024011671学生：秦 洋 学号：2024011682目录1…………………………………………………M1432A 型万能外圆磨床基本特性…………………………………………………………………M1432A 简介…………………………………………………M1432A 外圆磨床基本外形…………………………………………………M1432A 四种常见加工形式2………………………………M1432A 型万能外圆磨床接触器—继电器控制电路…………………………………………接触器——继电器控制电气原理图2.2……………………………………………………………………元件明细表……………………………………………接触器——继电器控制电路概述……………………………………………接触器——继电器控制电路分析3………………………………………………M1432A 型万能外圆磨床的 PLC 控制………………………………………………………………PLC 选型与简介…………………………………………………………PLC 输入输出点分配………………………………………………………………………PLC 程序……………………………………………………………………PLC 接线图4……………………………………………………………………………………小结5………………………………………………………………………………参考文献一、M1432A 型万能外圆磨床基本特性1.1M1432A 简介M1432A 型万能外圆磨床主要以磨削圆柱形或圆锥形（包括阶梯形）的外圆表面和内孔，成品的尺寸精度可达 1～2 级，表面光洁度可达 T8～T10。机床的外磨砂轮、内磨砂轮、工件、油泵及冷却，均以单独的电机驱动。 机床的工作台纵向运动，可由液压驱动，也可用手轮摇动。 砂轮架横向快速进退由液压驱动，其进给运动由手轮机构实现。M1432A 型万能外圆磨床可以用来加工外圆柱面及外圆锥面，利用磨床上配备的内圆磨具还可以磨削内圆柱面和内圆锥面，也能磨削阶梯轴的轴肩和端平面。1.2 M1432A 外圆磨床基本外形1.3 M1432A 外圆磨床四种常见加工形式精品文档---下载后可任意编辑c.阶梯轴的轴肩的磨削 二、M1432A 型万能外圆磨床接触器—继电器控制电路2.1 M1432 型万能外圆磨床接触器——继电器控制电气原理图元件明细表代号名称型号规格数量精品文档---下载...
