MicroscanMiniHawk中文简明设置

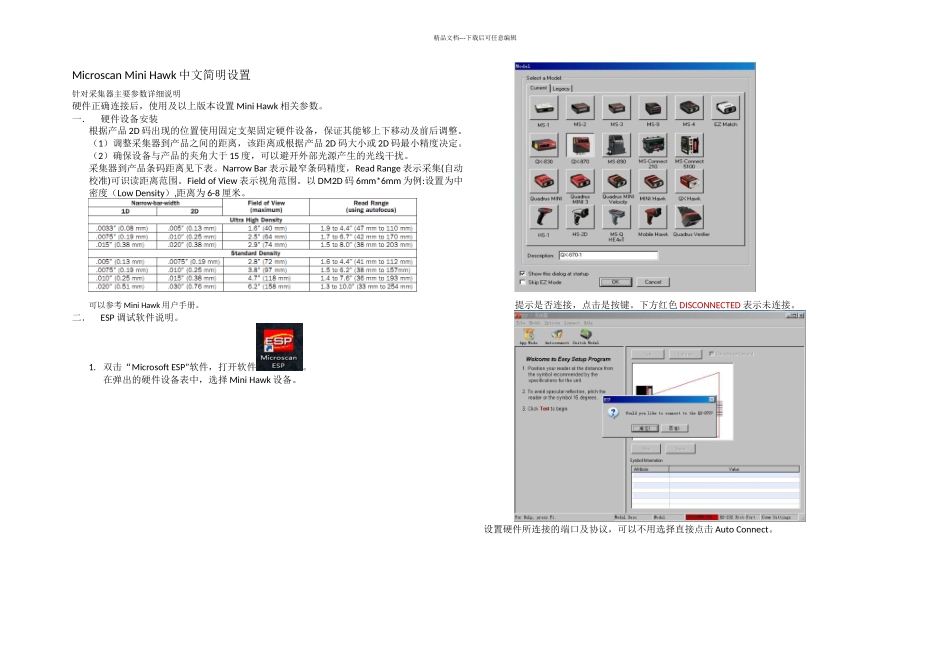

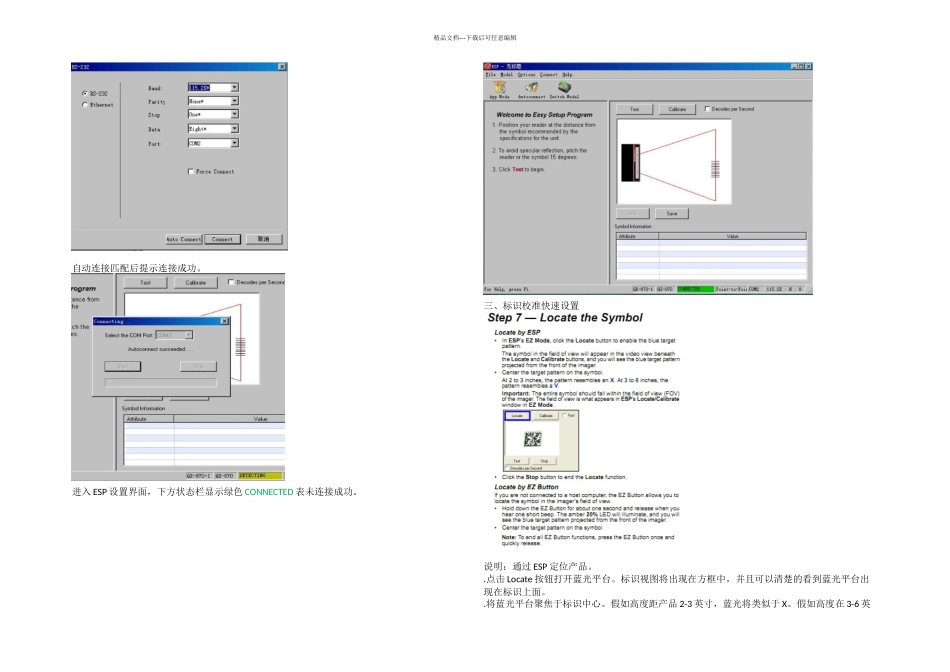

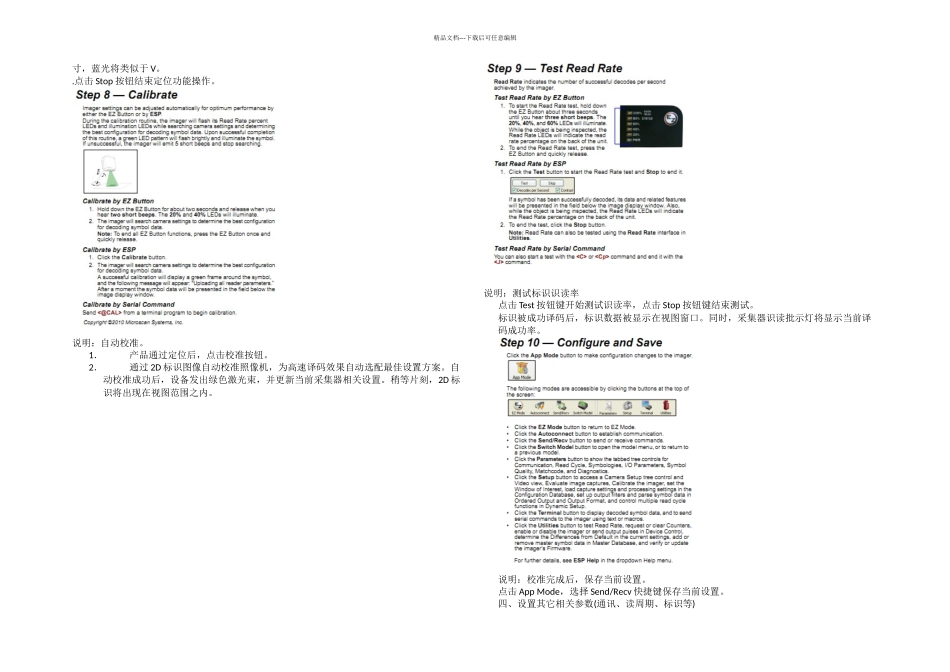

精品文档---下载后可任意编辑Microscan Mini Hawk 中文简明设置针对采集器主要参数详细说明硬件正确连接后，使用及以上版本设置 Mini Hawk 相关参数。一．硬件设备安装根据产品 2D 码出现的位置使用固定支架固定硬件设备，保证其能够上下移动及前后调整。（1）调整采集器到产品之间的距离，该距离或根据产品 2D 码大小或 2D 码最小精度决定。（2）确保设备与产品的夹角大于 15 度，可以避开外部光源产生的光线干扰。采集器到产品条码距离见下表。Narrow Bar 表示最窄条码精度，Read Range 表示采集(自动校准)可识读距离范围。Field of View 表示视角范围。以 DM2D 码 6mm*6mm 为例:设置为中密度（Low Density）,距离为 6-8 厘米。可以参考 Mini Hawk 用户手册。二．ESP 调试软件说明。1. 双击“Microsoft ESP”软件，打开软件。在弹出的硬件设备表中，选择 Mini Hawk 设备。提示是否连接，点击是按键。下方红色 DISCONNECTED 表示未连接。设置硬件所连接的端口及协议，可以不用选择直接点击 Auto Connect。精品文档---下载后可任意编辑自动连接匹配后提示连接成功。进入 ESP 设置界面，下方状态栏显示绿色 CONNECTED 表未连接成功。三、标识校准快速设置说明：通过 ESP 定位产品。.点击 Locate 按钮打开蓝光平台。标识视图将出现在方框中，并且可以清楚的看到蓝光平台出现在标识上面。.将蓝光平台聚焦于标识中心。假如高度距产品 2-3 英寸，蓝光将类似于 X。假如高度在 3-6 英精品文档---下载后可任意编辑寸，蓝光将类似于 V。.点击 Stop 按钮结束定位功能操作。说明：自动校准。1．产品通过定位后，点击校准按钮。2．通过 2D 标识图像自动校准照像机，为高速译码效果自动选配最佳设置方案。自动校准成功后，设备发出绿色激光束，并更新当前采集器相关设置。稍等片刻，2D 标识将出现在视图范围之内。说明：测试标识识读率点击 Test 按钮键开始测试识读率，点击 Stop 按钮键结束测试。标识被成功译码后，标识数据被显示在视图窗口。同时，采集器识读批示灯将显示当前译码成功率。说明：校准完成后，保存当前设置。点击 App Mode，选择 Send/Recv 快捷键保存当前设置。四、设置其它相关参数(通讯、读周期、标识等)精品文档---下载后可任意编辑点击左上角 App Mode 进入菜单设置,并选择第二项 Read Cycle。各项参数说明如下：Multisymbol 标签设置Number of Symbols:一...
