压型钢板计算书

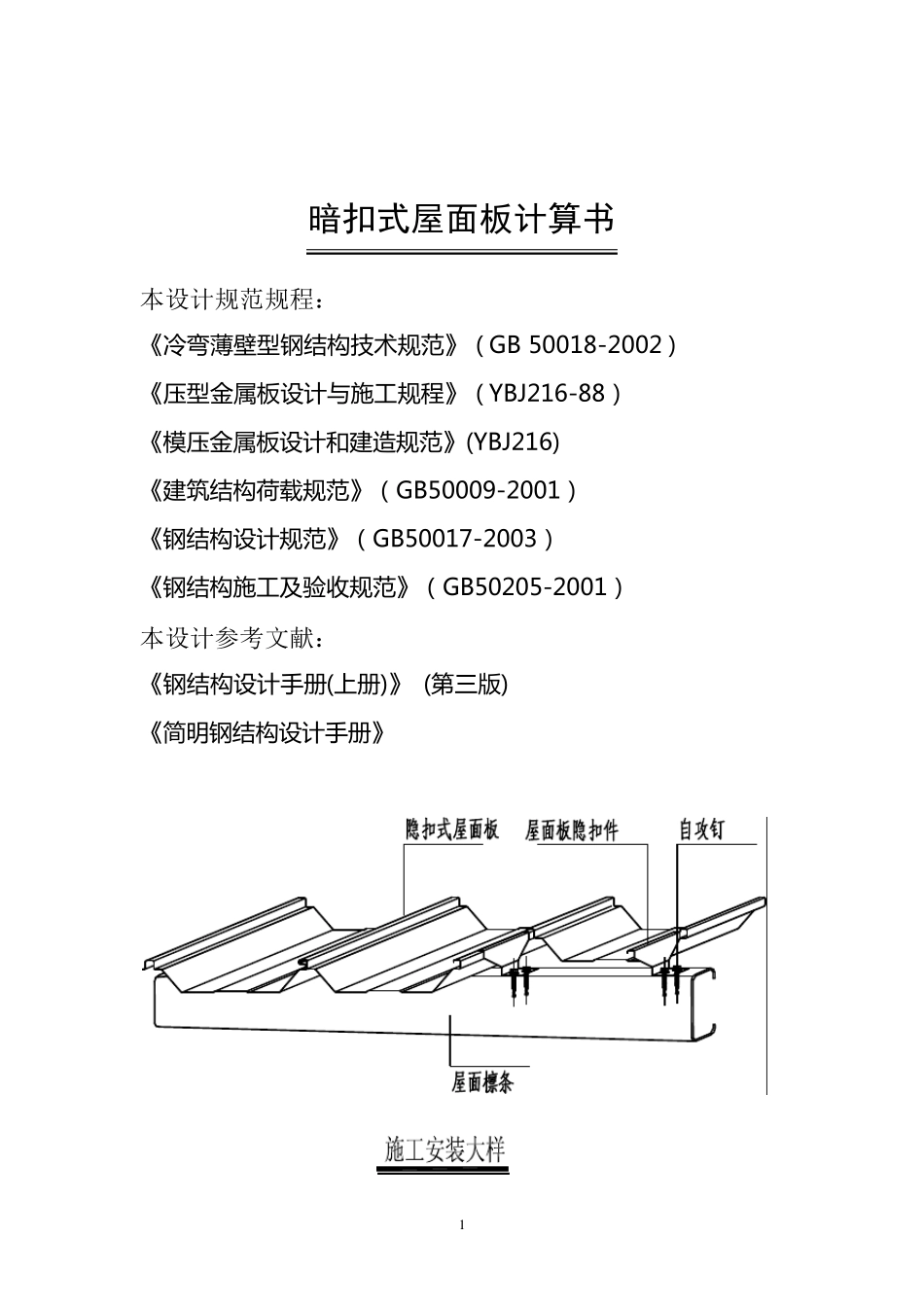

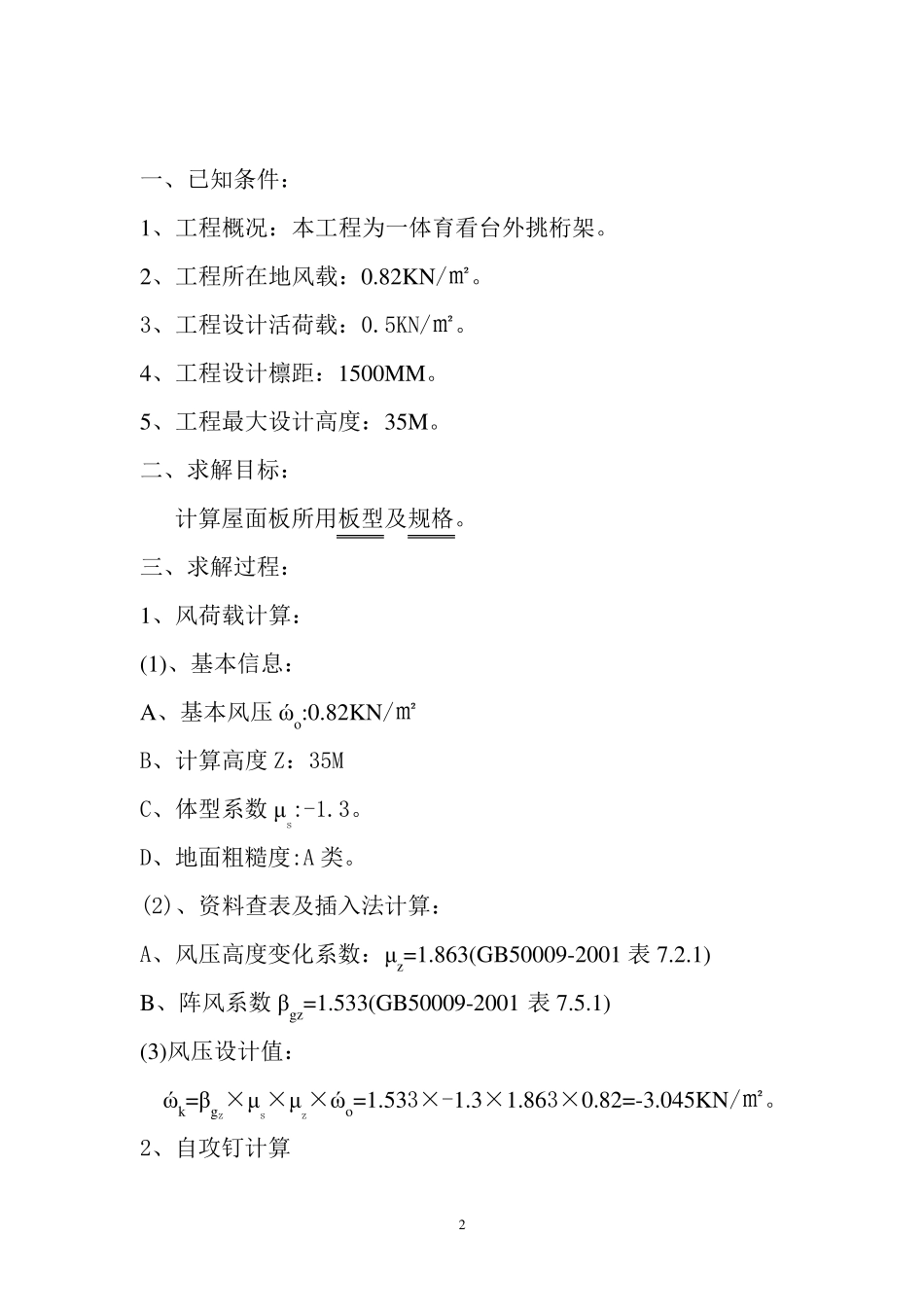

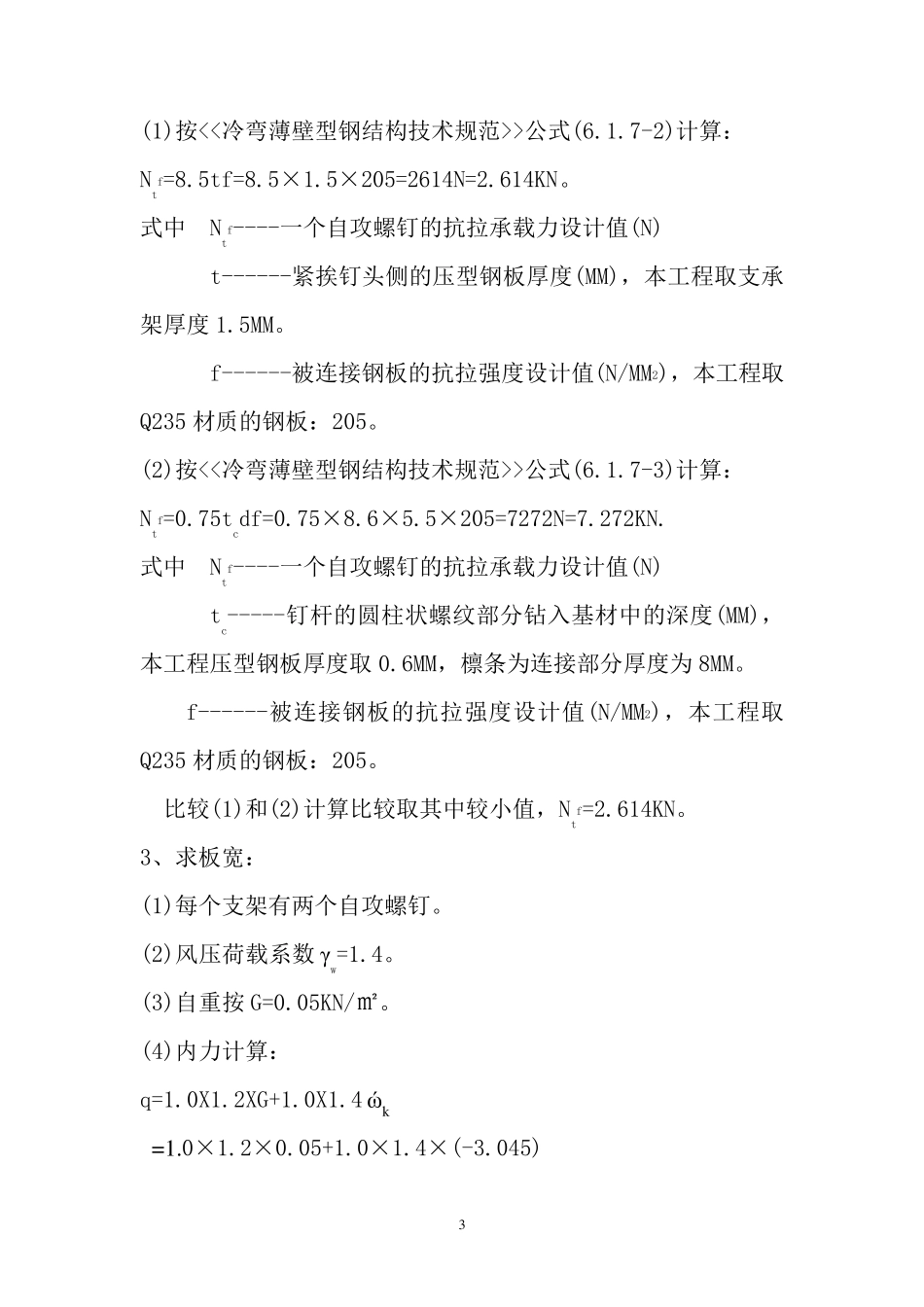

1 暗扣式屋面板计算书 本设计规范规程： 《冷弯薄壁型钢结构技术规范》（GB 50018-2002） 《压型金属板设计与施工规程》（YBJ216-88） 《模压金属板设计和建造规范》(YBJ216) 《建筑结构荷载规范》（GB50009-2001） 《钢结构设计规范》（GB50017-2003） 《钢结构施工及验收规范》（GB50205-2001） 本设计参考文献： 《钢结构设计手册(上册)》 (第三版) 《简明钢结构设计手册》 2 一、已知条件： 1、工程概况：本工程为一体育看台外挑桁架。 2、工程所在地风载：0.82KN/㎡。 3、工程设计活荷载：0.5KN/㎡。 4、工程设计檩距：1500MM。 5、工程最大设计高度：35M。 二、求解目标： 计算屋面板所用板型及规格。 三、求解过程： 1、风荷载计算： (1)、基本信息： A、基本风压ώo:0.82KN/㎡ B、计算高度Z：35M C、体型系数μs:-1.3。 D、地面粗糙度:A 类。 (2)、资料查表及插入法计算： A、风压高度变化系数：μz=1.863(GB50009-2001 表7.2.1) B、阵风系数βgz=1.533(GB50009-2001 表7.5.1) (3)风压设计值： ώk=βgz×μs×μz×ώo=1.533×-1.3×1.863×0.82=-3.045KN/㎡。 2、自攻钉计算 3 (1)按<<冷弯薄壁型钢结构技术规范>>公式(6.1.7-2)计算： Ntf=8.5tf=8.5×1.5×205=2614N=2.614KN。 式中 Ntf----一个自攻螺钉的抗拉承载力设计值(N) t------紧挨钉头侧的压型钢板厚度(MM)，本工程取支承架厚度 1.5MM。 f------被连接钢板的抗拉强度设计值(N/MM2)，本工程取Q235 材质的钢板：205。 (2)按<<冷弯薄壁型钢结构技术规范>>公式(6.1.7-3)计算： Ntf=0.75tcdf=0.75×8.6×5.5×205=7272N=7.272KN. 式中 Ntf----一个自攻螺钉的抗拉承载力设计值(N) tc-----钉杆的圆柱状螺纹部分钻入基材中的深度(MM)，本工程压型钢板厚度取 0.6MM，檩条为连接部分厚度为 8MM。 f------被连接钢板的抗拉强度设计值(N/MM2)，本工程取Q235 材质的钢板：205。 比较(1)和(2)计算比较取其中较小值，Ntf=2.614KN。 3、求板宽： (1)每个支架有两个自攻螺钉。 (2)风压荷载系数 γw=1.4。 (3)自重按G=0.05KN/㎡。 (4)内力计算： q=1.0X1.2XG+1.0X1.4 ώ k =1.0×1.2×0.05+1.0×1.4×(-3.045) 4 =-4.203KN/M2 (5)板宽B 根据公式：q*B*1.5(檩距)≤2 Ntf 所以B≤(2 Ntf)/(1.5q)=(2×2.614)/(1.5X4.203)=0.829M 故压型钢板的有效板宽应小于829MM，板厚大于0.6MM。支承架厚度1.5MM。 故取760 板型 板型...
