压型钢板混凝土施工方案

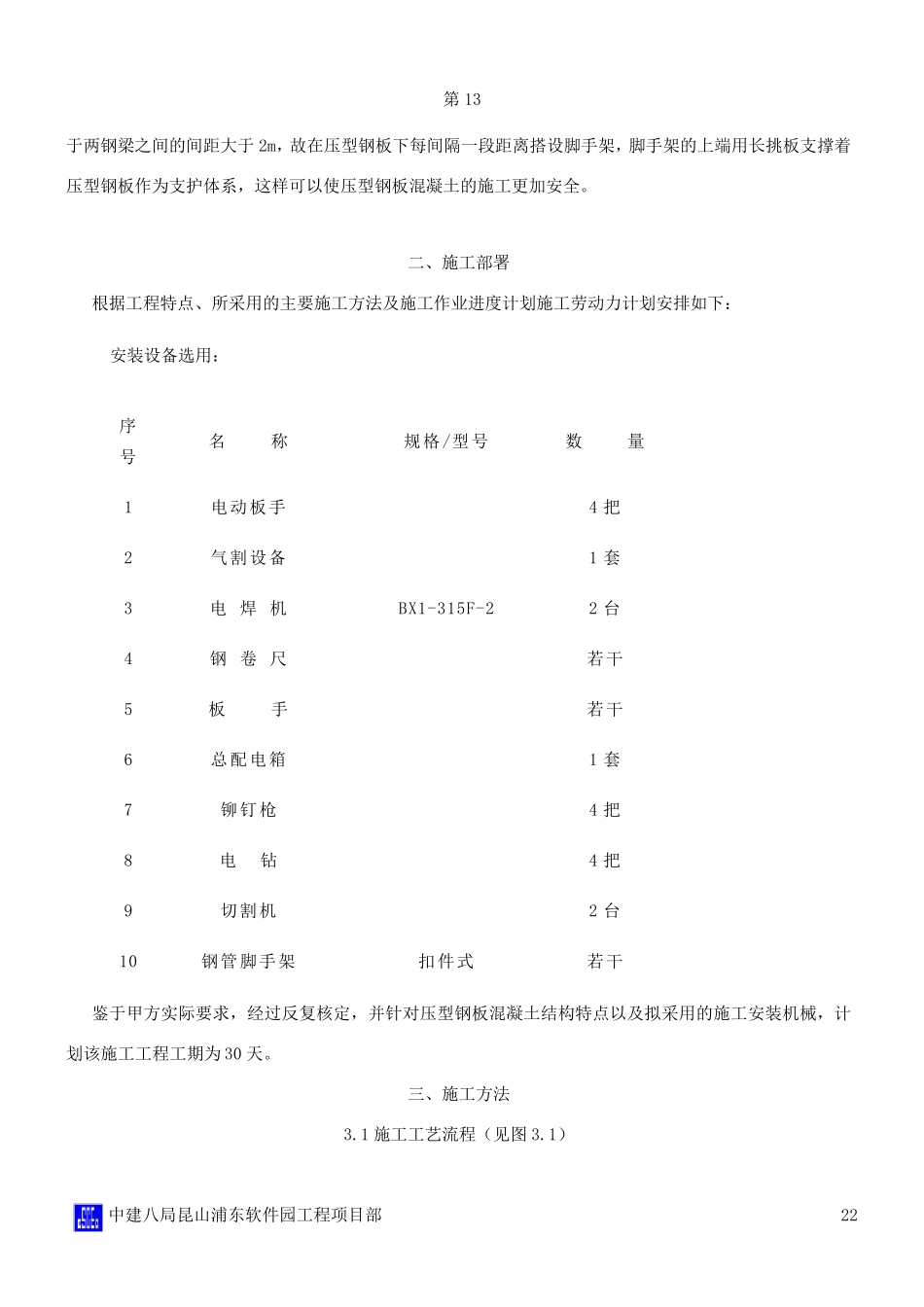

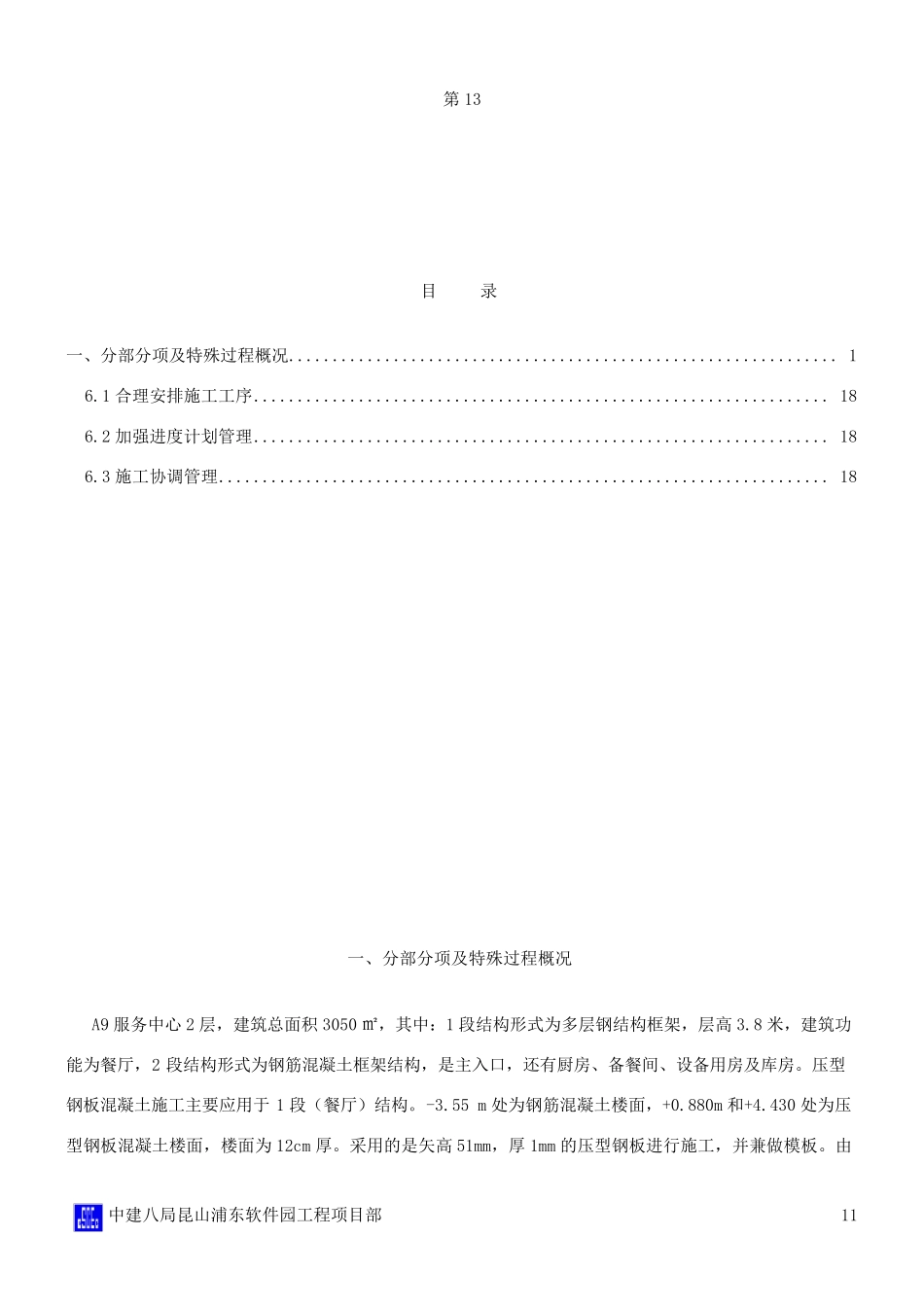

第13 中建八局昆山浦东软件园工程项目部 00 压型钢板混凝土施工 专项施工方案 编 制： 审 核： 日 期： 编 号： 发放号： 昆山浦东软件园 工程项目经理部 第13 中建八局昆山浦东软件园工程项目部 11 目 录 一、分部分项及特殊过程概况 ............................................................... 1 6.1 合理安排施工工序 .................................................................. 18 6.2 加强进度计划管理 .................................................................. 18 6.3 施工协调管理 ...................................................................... 18 一、分部分项及特殊过程概况 A9 服务中心 2 层，建筑总面积 3050 ㎡，其中：1 段结构形式为多层钢结构框架，层高 3.8 米，建筑功能为餐厅，2 段结构形式为钢筋混凝土框架结构，是主入口，还有厨房、备餐间、设备用房及库房。压型钢板混凝土施工主要应用于 1 段（餐厅）结构。-3.55 m 处为钢筋混凝土楼面，+0.880m 和+4.430 处为压型钢板混凝土楼面，楼面为 12cm 厚。采用的是矢高 51mm，厚 1mm 的压型钢板进行施工，并兼做模板。由第13 中建八局昆山浦东软件园工程项目部 22 于两钢梁之间的间距大于2m，故在压型钢板下每间隔一段距离搭设脚手架，脚手架的上端用长挑板支撑着压型钢板作为支护体系，这样可以使压型钢板混凝土的施工更加安全。 二、施工部署 根据工程特点、所采用的主要施工方法及施工作业进度计划施工劳动力计划安排如下： 安装设备选用： 序号 名 称 规格/型号 数 量 1 电动板手 4 把 2 气割设备 1 套 3 电 焊 机 BX1-315F-2 2 台 4 钢 卷 尺 若干 5 板 手 若干 6 总配电箱 1 套 7 铆钉枪 4 把 8 电 钻 4 把 9 切割机 2 台 10 钢管脚手架 扣件式 若干 鉴于甲方实际要求，经过反复核定，并针对压型钢板混凝土结构特点以及拟采用的施工安装机械，计划该施工工程工期为30 天。 三、施工方法 3.1 施工工艺流程（见图 3.1） 第13 中建八局昆山浦东软件园工程项目部 33 压型钢板深化设计、加工制作第 13 中 建 八 局 昆 山 浦 东 软 件 园 工 程 项 目 部 44 3.2 操 作 要 点 3.2.1 压 型 钢 板 安 装 1． 安 装 前 的 准 备 工 作 1) 认 真 熟 悉 图 纸 ...
