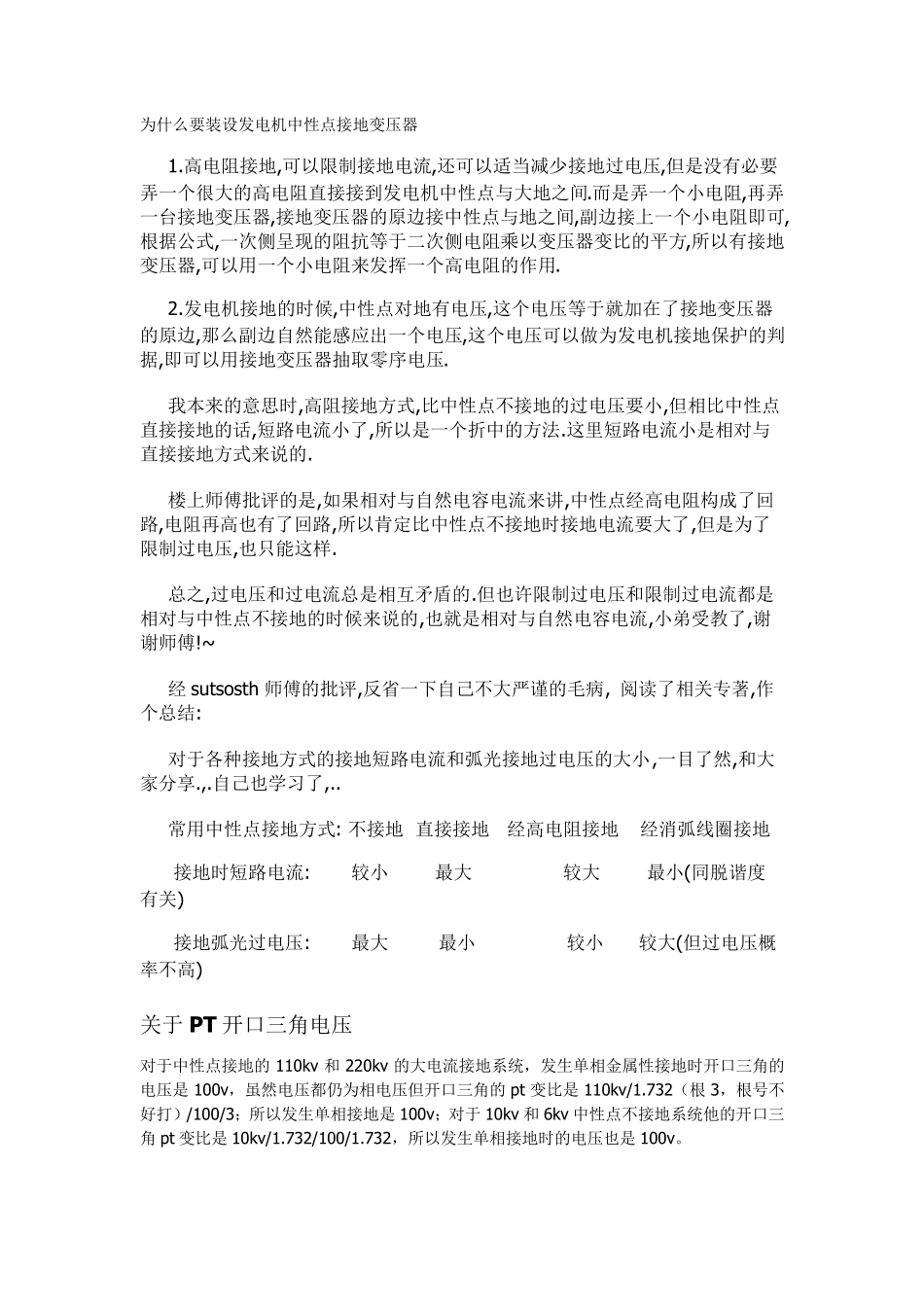

为什么要装设发电机中性点接地变压器 1.高电阻接地,可以限制接地电流,还可以适当减少接地过电压,但是没有必要弄一个很大的高电阻直接接到发电机中性点与大地之间.而是弄一个小电阻,再弄一台接地变压器,接地变压器的原边接中性点与地之间,副边接上一个小电阻即可,根据公式,一次侧呈现的阻抗等于二次侧电阻乘以变压器变比的平方,所以有接地变压器,可以用一个小电阻来发挥一个高电阻的作用. 2.发电机接地的时候,中性点对地有电压,这个电压等于就加在了接地变压器的原边,那么副边自然能感应出一个电压,这个电压可以做为发电机接地保护的判据,即可以用接地变压器抽取零序电压. 我本来的意思时,高阻接地方式,比中性点不接地的过电压要小,但相比中性点直接接地的话,短路电流小了,所以是一个折中的方法.这里短路电流小是相对与直接接地方式来说的. 楼上师傅批评的是,如果相对与自然电容电流来讲,中性点经高电阻构成了回路,电阻再高也有了回路,所以肯定比中性点不接地时接地电流要大了,但是为了限制过电压,也只能这样. 总之,过电压和过电流总是相互矛盾的.但也许限制过电压和限制过电流都是相对与中性点不接地的时候来说的,也就是相对与自然电容电流,小弟受教了,谢谢师傅!~ 经 sutsosth 师傅的批评,反省一下自己不大严谨的毛病, 阅读了相关专著,作个总结: 对于各种接地方式的接地短路电流和弧光接地过电压的大小,一目了然,和大家分享.,.自己也学习了,.. 常用中性点接地方式: 不接地 直接接地 经高电阻接地 经消弧线圈接地 接地时短路电流: 较小 最大 较大 最小(同脱谐度有关) 接地弧光过电压: 最大 最小 较小 较大(但过电压概率不高) 关于 PT 开口三角电压 对于中性点接地的 110kv 和220kv 的大电流接地系统，发生单相金属性接地时开口三角的电压是 100v，虽然电压都仍为相电压但开口三角的 pt 变比是 110kv/1.732（根 3，根号不好打）/100/3；所以发生单相接地是 100v；对于 10kv 和6kv 中性点不接地系统他的开口三角pt 变比是 10kv/1.732/100/1.732，所以发生单相接地时的电压也是 100v。 PT 二次电压就是设计成100V，如220kV/100V,110kV/100V,350kV/100V,10kV/100V,所以反映到二次电压就是100V PT 开口三角是角形接线，正常时理论上在开口三角处电压为0，即三相电压的向量和=0，当一次发生单相接地时，接地相电压降低，反映到二次侧相同相的电压相应降低，即三相电压的向量和≠ 0，也就在开口三角处产...
