发电机性能试验

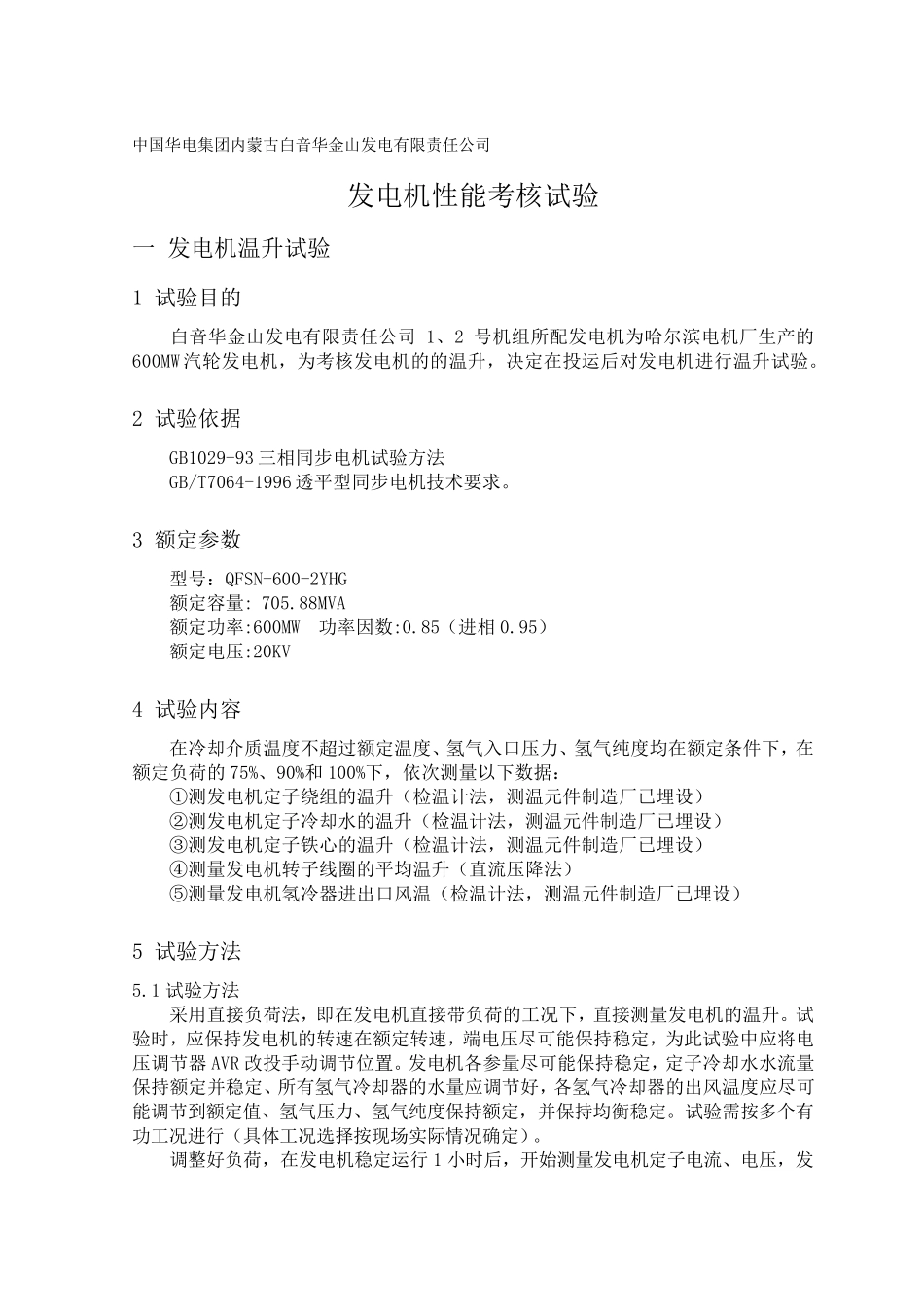

中国华电集团内蒙古白音华金山发电有限责任公司 发电机性能考核试验 一 发电机温升试验 1 试验目的 白音华金山发电有限责任公司1、2 号机组所配发电机为哈尔滨电机厂生产的600MW 汽轮发电机，为考核发电机的的温升，决定在投运后对发电机进行温升试验。 2 试验依据 GB1029-93 三相同步电机试验方法 GB/T7064-1996 透平型同步电机技术要求。 3 额定参数 型号：QFSN-600-2YHG 额定容量: 705.88MVA 额定功率:600MW 功率因数:0.85（进相0.95） 额定电压:20KV 4 试验内容 在冷却介质温度不超过额定温度、氢气入口压力、氢气纯度均在额定条件下，在额定负荷的75%、90%和100%下，依次测量以下数据： ①测发电机定子绕组的温升（检温计法，测温元件制造厂已埋设） ②测发电机定子冷却水的温升（检温计法，测温元件制造厂已埋设） ③测发电机定子铁心的温升（检温计法，测温元件制造厂已埋设） ④测量发电机转子线圈的平均温升（直流压降法） ⑤测量发电机氢冷器进出口风温（检温计法，测温元件制造厂已埋设） 5 试验方法 5.1 试验方法 采用直接负荷法，即在发电机直接带负荷的工况下，直接测量发电机的温升。试验时，应保持发电机的转速在额定转速，端电压尽可能保持稳定，为此试验中应将电压调节器AVR 改投手动调节位置。发电机各 参量尽可能保持稳定，定子冷却水水流量保持额定并 稳定、所有氢气冷却器的水量应调节好 ，各 氢气冷却器的出风温度应尽可能调节到 额定值 、氢气压力、氢气纯度保持额定，并 保持均衡 稳定。试验需 按 多 个 有功工况进行（具 体 工况选 择 按 现 场 实 际 情 况确 定）。 调整 好 负荷，在发电机稳定运行1 小 时后，开 始 测量发电机定子电流、电压，发电机有功、功率因数，转子碳刷压降，并测量发电机定、转子线圈温度、铁芯及发电机进出、风温度。做好记录。测量间隔为每15～20 分钟一次，直到发电机各部分温度稳定为止（以每小时温度变化不大于1℃）。 发电机转子线圈温度采用直流压降法，即根据测量到的发电机转子电流（在转子分流器上接直流毫伏表）、转子压降（扣除碳刷压降后），计算 出转子线圈的平均温度，见下式， 式中： t－－转子线圈平均温度； R0－－转子线圈在温度为t0 时的直流电阻值； Uf 、If－－测量时转子的电压、电流值。 5.2 测量发电机的调整特性曲线 发电机的特性曲线为保持功率因数一定、发电机电压和频率为额定时...
