发电机的拆装

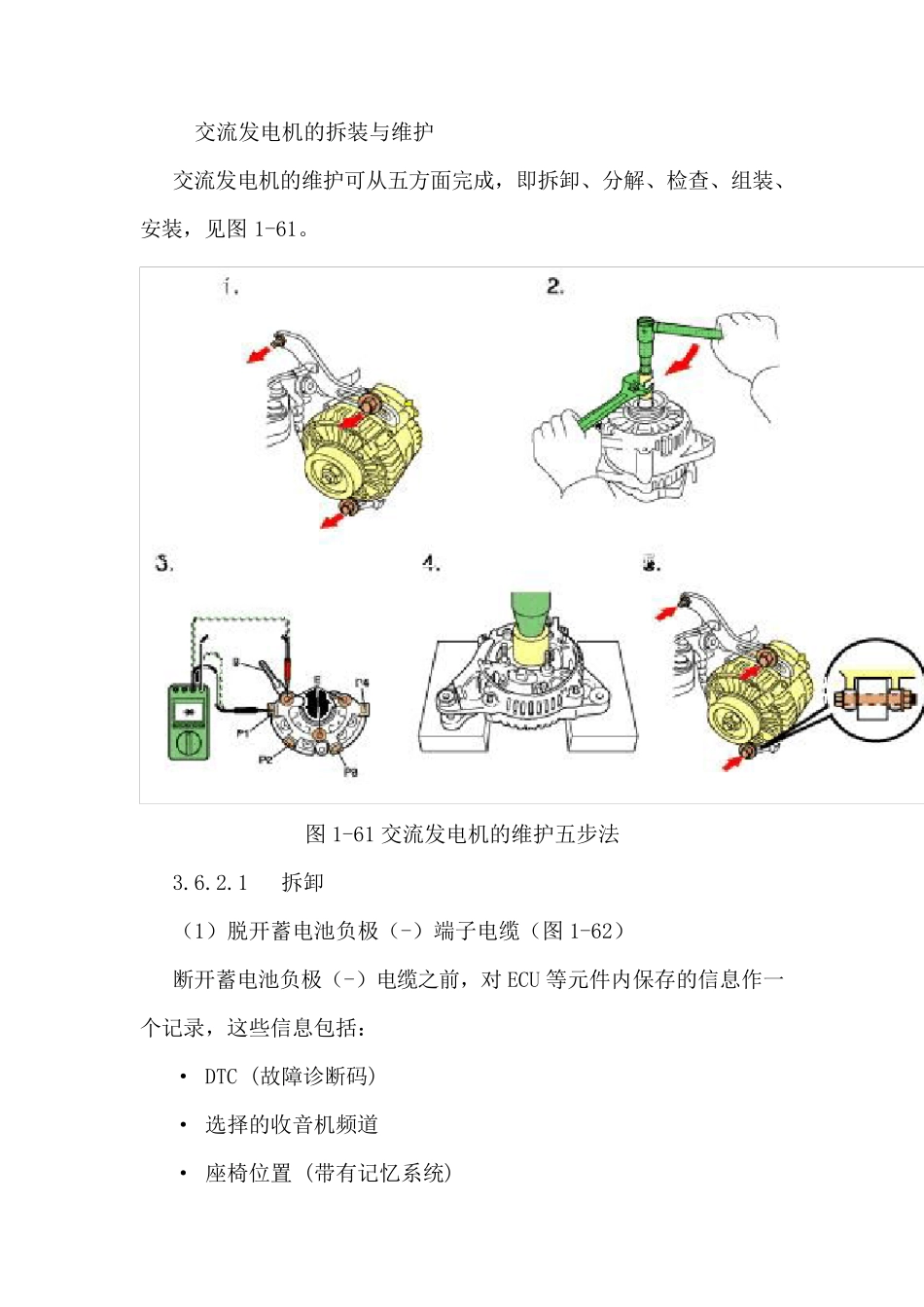

交流发电机的拆装与维护 交流发电机的维护可从五方面完成，即拆卸、分解、检查、组装、安装，见图1-61。 图1-61 交流发电机的维护五步法 3.6.2.1 拆卸 （1）脱开蓄电池负极（-）端子电缆（图1-62） 断开蓄电池负极（-）电缆之前，对ECU 等元件内保存的信息作一个记录，这些信息包括： · DTC (故障诊断码) · 选择的收音机频道 · 座椅位置 (带有记忆系统) · 方向盘位置 (带有记忆系统) 等 图 1-62 脱开蓄电池负极 （2）脱开发电机电缆和连接器（图 1-63） ① 拆卸发电机电缆定位螺母。 ② 断开发电机电缆。 提示： 发电机电缆是直接从蓄电池引出的，在端子上有一个防短路罩壳。 断开连接器的卡爪，握住连接器，再断开连接器。 图 1-63 脱开发电机电缆和连接器 （3）拆卸发电机（图1-64） ① 传动皮带 ②发电机 ③支架 图 1-65 拆卸发电机 3.6.2.2 分解（图1-66） （1）拆卸发电机皮带轮 （2）拆卸发电机电刷座总成（图1-67） ① 发电机端子绝缘体 ② 电刷座 ③ 后端盖 图 1-66 拆卸发电机皮带轮 图 1-67 拆卸发电机电刷座总成 （3）拆卸发电机调节器总成（图 1-68） 图1-68 拆卸发电机调节器总成 （4）拆卸整流器（图1-69） 图 1-69 拆卸整流器 （5）拆卸发电机转子总成（图1-70） ① 驱动端盖 ② 转子 ③整流器端盖 图 1-70 拆卸发电机转子总成 3.6.2.3 检查（图 1-72） 图 1-71 检查发电机 （1）检查发电机转子总成 目视检查 如图1-72 ①检查滑环变脏或烧蚀的程度。 提示： · 旋转时滑环和电刷接触，使电流产生。 · 电流产生的火花会产生脏污和烧蚀。 · 脏污和烧蚀会影响电流，使发电机的性能降低。 ②冲洗 用布料和毛刷，清洁滑环和转子。 如果脏污和烧蚀明显，更换转子总成。 图1-72 检查发电机转子总成 ③检查滑环之间是否导通 使用万用表，检查滑环之间是否导通，如图1-73。 提示： · 转子是一个旋转的电磁体，内部有一个线圈。 线圈的两端都连接到滑环上。 · 检查滑环之间是否导通可以用于探测线圈内部是否开路。 · 如果发现在绝缘和/或者导通方面存在问题，更换转子。 图1-73 检查滑环之间是否导通 ④ 检查滑环和转子之间的绝缘 用万用表，检查滑环和转子之间的绝缘。见图1-74。 提示： · 在滑环和转子之间存在一个切断电流的绝缘状态。 · 如果转子线圈短路，电流会在线圈和转子之间流动。 · 检查滑...
