发电机短路试验方案

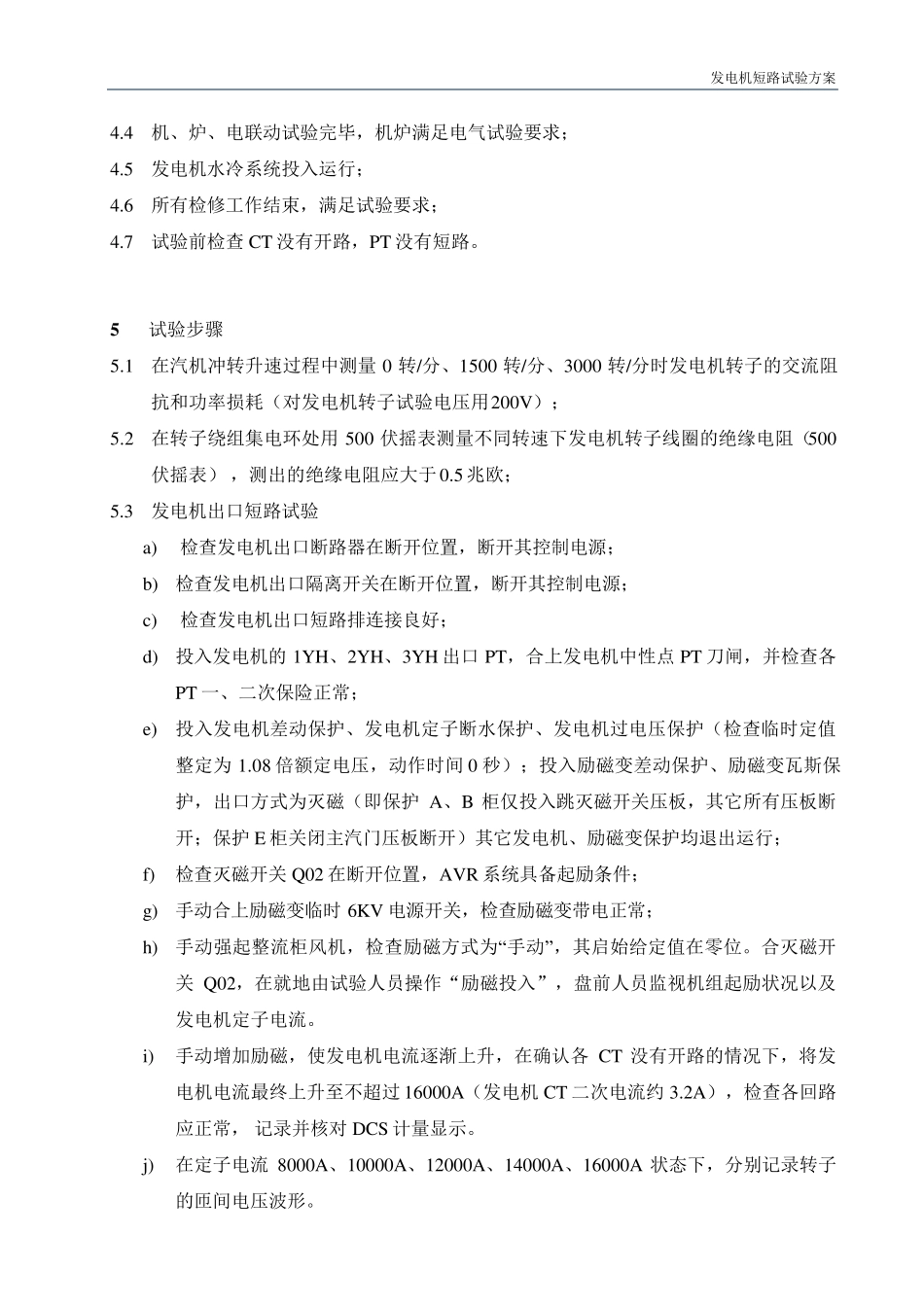

发电机短路试验方案 编制： 审核： 批准： 发电机短路试验方案 1 概述 我公司3 号发电机组因为存在增加无功时，转子7 瓦振动随之增加的现象，经转子RSO 试验测试后，怀疑转子匝间绝缘存在劣化现象。为进一步掌握 3 号发电机转子的匝间绝缘劣化程度，在发电机出口三相短路的状态下，配合发电机厂家完成转子匝间波形的录制工作，分析3 号发电机转子的绝缘状态。 2 设备参数 2.1 发电机 型号：DH-600-G 额定功率：655.2MW 额定容量：728MVA 额定功率因数：0.9（滞后） 额定电压：22000V 额定电流：19105A 空载励磁电流：1798.4A 额定励磁电压：400.1V 额定励磁电流：4387.34A 2.2 励磁变 容量：7500kVA 额定电压：22/0.835kV 额定电流：196.8A 接线组别：Dy5 3 试验内容 3.1 转子交流阻抗试验； 3.2 发电机出口短路状态下转子匝间波形录制； 3.3 励磁系统试验； 4 试验前准备工作 4.1 发电机检修工作结束，机端短路排已按要求连接，短路点设在发电机出口断路器之前。 4.2 断开励磁变高压侧引线，做好安全措施保持有足够的绝缘距离。从 6kV 开关室的备用间隔通过 6kV 电缆引一路电源 200A 接至励磁变高压侧。6KV 开关柜定值见附件，保护经检验及开关传动试验正常投运。 4.3 励磁调节器检修工作结束，具备投运条件； 发电机短路试验方案 4.4 机、炉、电联动试验完毕，机炉满足电气试验要求； 4.5 发电机水冷系统投入运行； 4.6 所有检修工作结束，满足试验要求； 4.7 试验前检查 CT 没有开路，PT 没有短路。 5 试验步骤 5.1 在汽机冲转升速过程中测量 0 转/分、1500 转/分、3000 转/分时发电机转子的交流阻抗和功率损耗（对发电机转子试验电压用200V）； 5.2 在转子绕组集电环处用 500 伏摇表测量不同转速下发电机转子线圈的绝缘电阻（500伏摇表） ，测出的绝缘电阻应大于 0.5 兆欧； 5.3 发电机出口短路试验 a) 检查发电机出口断路器在断开位置，断开其控制电源； b) 检查发电机出口隔离开关在断开位置，断开其控制电源； c) 检查发电机出口短路排连接良好； d) 投入发电机的 1YH、2YH、3YH 出口 PT，合上发电机中性点 PT 刀闸，并检查各PT 一、二次保险正常； e) 投入发电机差动保护、发电机定子断水保护、发电机过电压保护（检查临时定值整定为1.08 倍额定电压，动作时间0 秒）；投入励磁变差动保护、励磁变瓦斯保护，出口方式为灭磁（即保...
