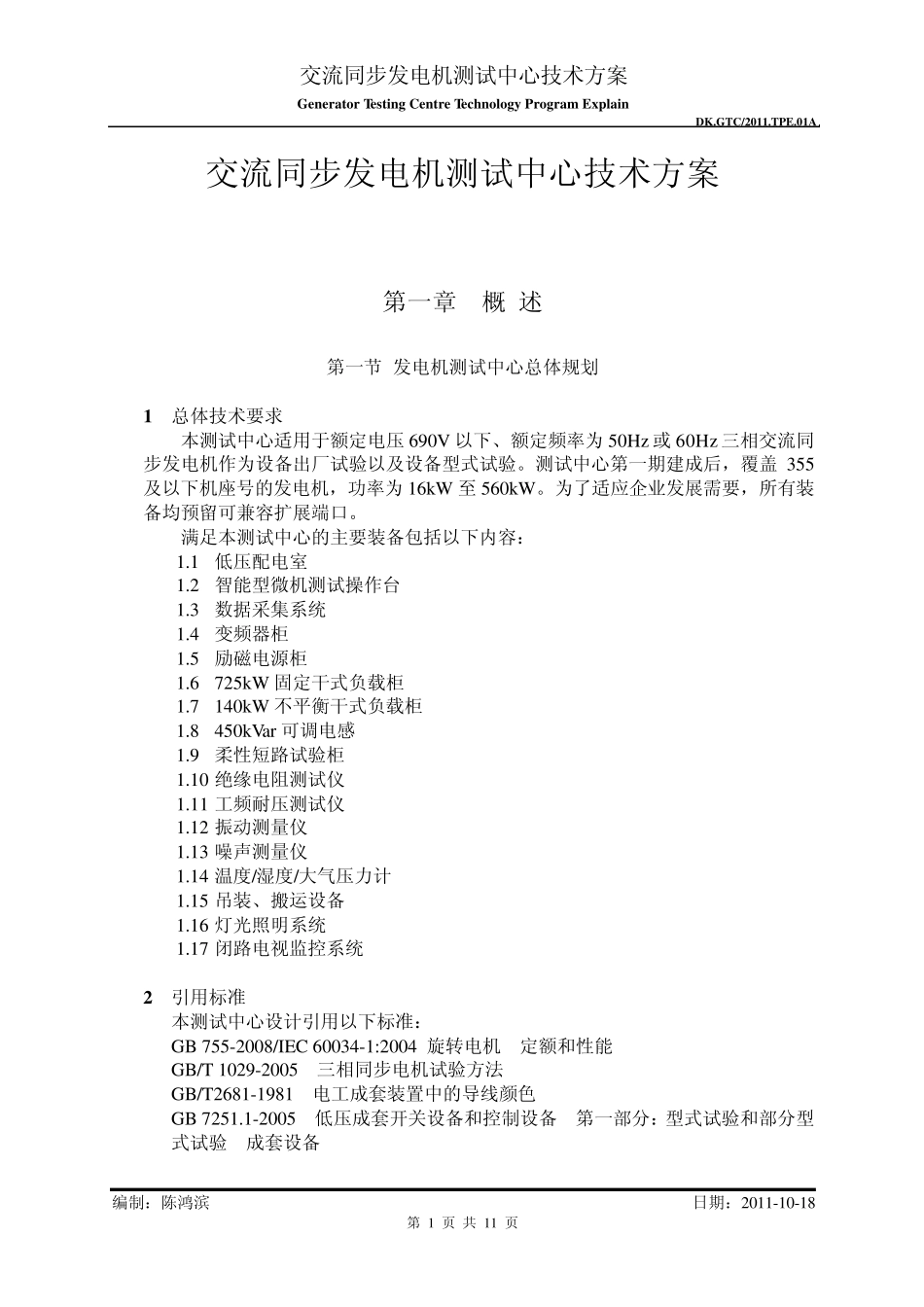

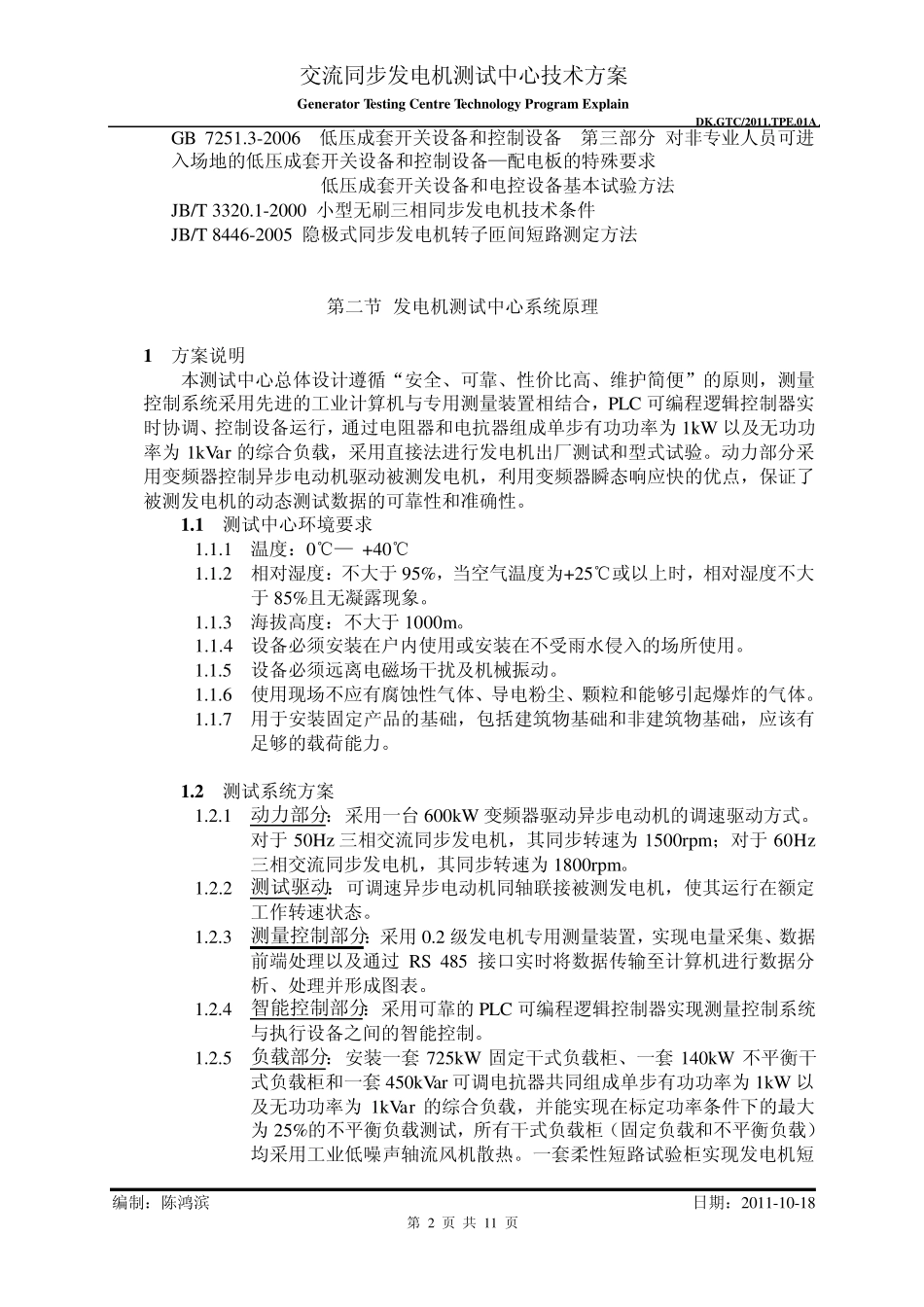

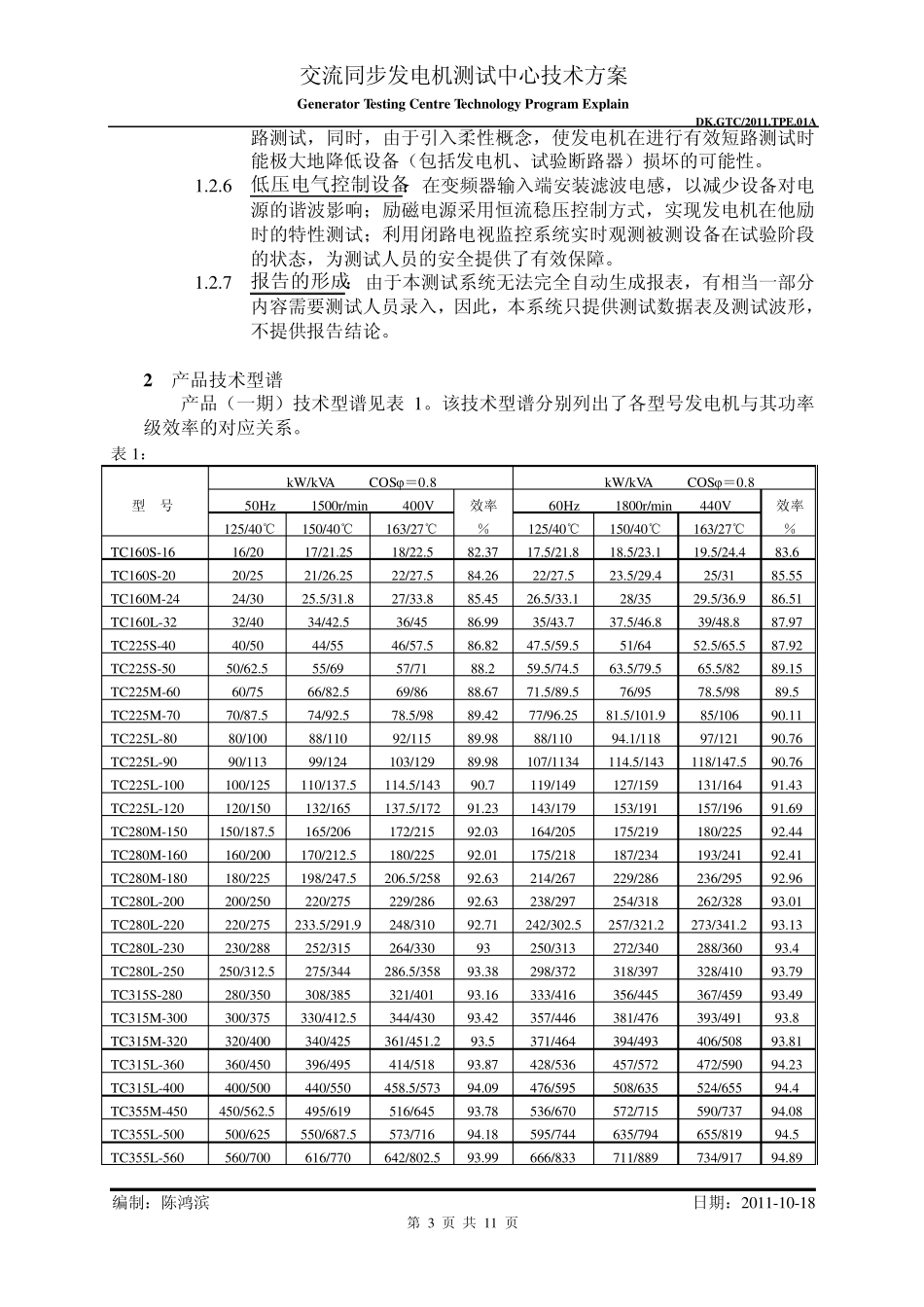

交流同步发电机测试中心技术方案 Generator Testing Centre Technology Program Ex plain DK.GTC/2011.TPE.01A 编制：陈鸿滨 日期：2011-10-18 第 1 页 共 11 页 交流同步发电机测试中心技术方案 第一章 概 述 第一节 发电机测试中心总体规划 1 总体技术要求 本测试中心适用于额定电压690V 以下、额定频率为 50Hz 或 60Hz 三相交流同步发电机作为设备出厂试验以及设备型式试验。测试中心第一期建成后，覆盖 355及以下机座号的发电机，功率为 16kW 至 560kW。为了适应企业发展需要，所有装备均预留可兼容扩展端口。 满足本测试中心的主要装备包括以下内容： 1.1 低压配电室 1.2 智能型微机测试操作台 1.3 数据采集系统 1.4 变频器柜 1.5 励磁电源柜 1.6 725kW 固定干式负载柜 1.7 140kW 不平衡干式负载柜 1.8 450kVar 可调电感 1.9 柔性短路试验柜 1.10 绝缘电阻测试仪 1.11 工频耐压测试仪 1.12 振动测量仪 1.13 噪声测量仪 1.14 温度/湿度/大气压力计 1.15 吊装、搬运设备 1.16 灯光照明系统 1.17 闭路电视监控系统 2 引用标准 本测试中心设计引用以下标准： GB 755-2008/IEC 60034-1:2004 旋转电机 定额和性能 GB/T 1029-2005 三相同步电机试验方法 GB/T2681-1981 电工成套装置中的导线颜色 GB 7251.1-2005 低压成套开关设备和控制设备 第一部分：型式试验和部分型式试验 成套设备 交流同步发电机测试中心技术方案 Generator Testing Centre Technology Program Ex plain DK.GTC/2011.TPE.01A 编制：陈鸿滨 日期：2011-10-18 第 2 页 共 11 页 GB 7251.3-2006 低压成套开关设备和控制设备 第三部分:对非专业人员可进入场地的低压成套开关设备和控制设备—配电板的特殊要求 GB/T10233-2005 低压成套开关设备和电控设备基本试验方法 JB/T 3320.1-2000 小型无刷三相同步发电机技术条件 JB/T 8446-2005 隐极式同步发电机转子匝间短路测定方法 第二节 发电机测试中心系统原理 1 方案说明 本测试中心总体设计遵循“安全、可靠、性价比高、维护简便”的原则，测量控制系统采用先进的工业计算机与专用测量装置相结合，PLC 可编程逻辑控制器实时协调、控制设备运行，通过电阻器和电抗器组成单步有功功率为 1kW 以及无功功率为 1kVar 的综合负载，采用直接法进行发电机出厂测试和型式试验。动力部分采用变频器控制异步...
