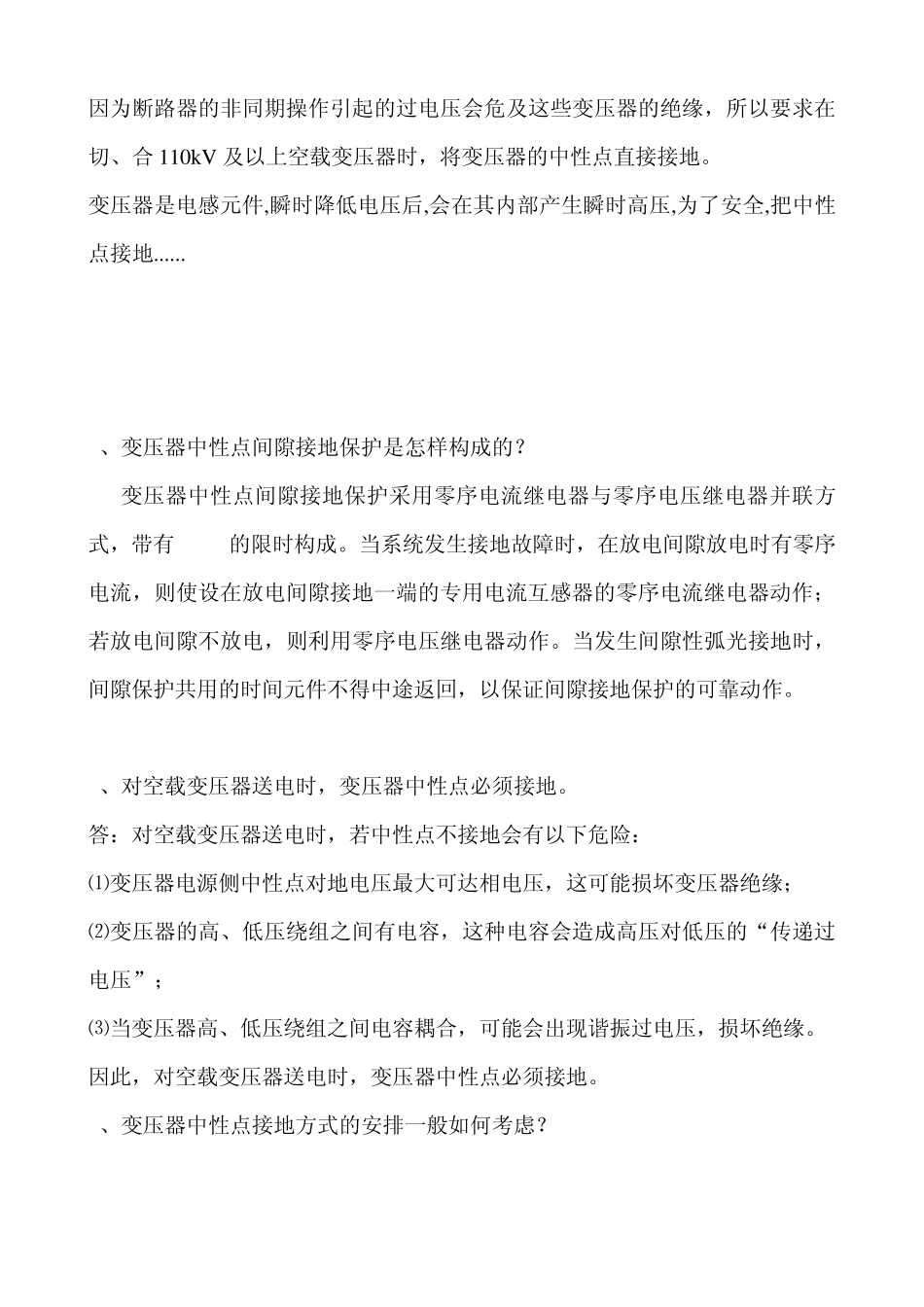

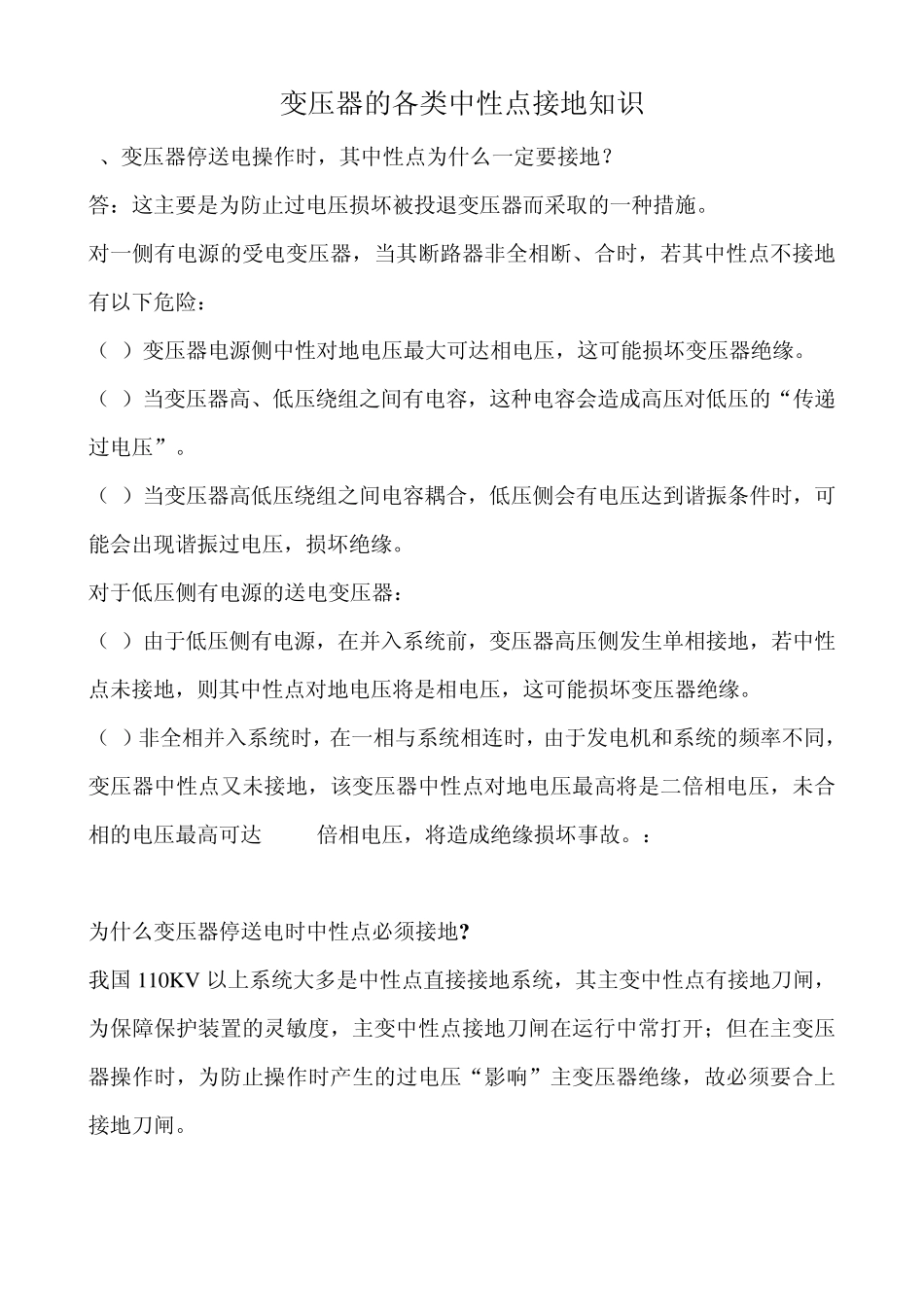

变压器的各类中性点接地知识 1、变压器停送电操作时，其中性点为什么一定要接地？ 答：这主要是为防止过电压损坏被投退变压器而采取的一种措施。 对一侧有电源的受电变压器，当其断路器非全相断、合时，若其中性点不接地有以下危险： （1）变压器电源侧中性对地电压最大可达相电压，这可能损坏变压器绝缘。 （2）当变压器高、低压绕组之间有电容，这种电容会造成高压对低压的“传递过电压”。 （3）当变压器高低压绕组之间电容耦合，低压侧会有电压达到谐振条件时，可能会出现谐振过电压，损坏绝缘。 对于低压侧有电源的送电变压器： （1）由于低压侧有电源，在并入系统前，变压器高压侧发生单相接地，若中性点未接地，则其中性点对地电压将是相电压，这可能损坏变压器绝缘。 （2）非全相并入系统时，在一相与系统相连时，由于发电机和系统的频率不同，变压器中性点又未接地，该变压器中性点对地电压最高将是二倍相电压，未合相的电压最高可达2.73倍相电压，将造成绝缘损坏事故。： 为什么变压器停送电时中性点必须接地? 我国 110K V 以上系统大多是中性点直接接地系统，其主变中性点有接地刀闸，为保障保护装置的灵敏度，主变中性点接地刀闸在运行中常打开；但在主变压器操作时，为防止操作时产生的过电压“影响”主变压器绝缘，故必须要合上接地刀闸。 因为断路器的非同期操作引起的过电压会危及这些变压器的绝缘，所以要求在切、合 110kV 及以上空载变压器时，将变压器的中性点直接接地。 变压器是电感元件,瞬时降低电压后,会在其内部产生瞬时高压,为了安全,把中性点接地...... 2、变压器中性点间隙接地保护是怎样构成的？ 变压器中性点间隙接地保护采用零序电流继电器与零序电压继电器并联方式，带有 0.5S的限时构成。当系统发生接地故障时，在放电间隙放电时有零序电流，则使设在放电间隙接地一端的专用电流互感器的零序电流继电器动作；若放电间隙不放电，则利用零序电压继电器动作。当发生间隙性弧光接地时，间隙保护共用的时间元件不得中途返回，以保证间隙接地保护的可靠动作。 3、对空载变压器送电时，变压器中性点必须接地。 答：对空载变压器送电时，若中性点不接地会有以下危险： ⑴变压器电源侧中性点对地电压最大可达相电压，这可能损坏变压器绝缘； ⑵变压器的高、低压绕组之间有电容，这种电容会造成高压对低压的“传递过电压”； ⑶当变压器高、低压绕组之间电容耦合，可能会出现谐振过电压，损坏绝缘...
