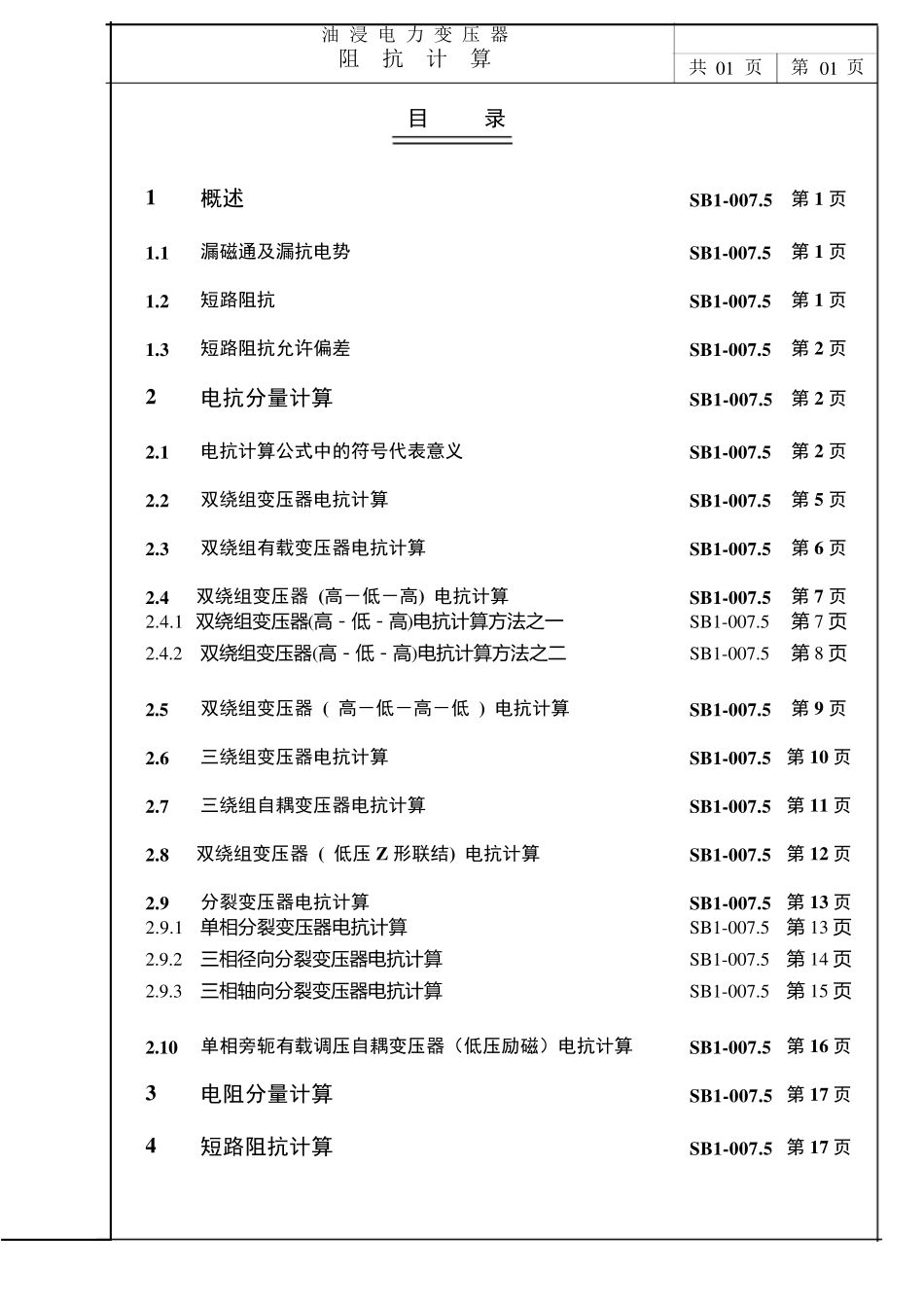

设 计 手 册 油 浸 电 力 变 压 器 阻 抗 计 算 目 录 1 概述 SB1-007.5 第1 页 1.1 漏磁通及漏抗电势 SB1-007.5 第1 页 1.2 短路阻抗 SB1-007.5 第1 页 1.3 短路阻抗允许偏差 SB1-007.5 第2 页 2 电抗分量计算 SB1-007.5 第2 页 2.1 电抗计算公式中的符号代表意义 SB1-007.5 第2 页 2.2 双绕组变压器电抗计算 SB1-007.5 第5 页 2.3 双绕组有载变压器电抗计算 SB1-007.5 第6 页 2.4 双绕组变压器 (高－低－高) 电抗计算 SB1-007.5 第7 页 2.4.1 双 绕 组 变 压 器 (高 － 低 － 高 )电 抗 计 算 方 法 之 一 SB1-007.5 第 7 页 2.4.2 双 绕 组 变 压 器 (高 － 低 － 高 )电 抗 计 算 方 法 之 二 SB1-007.5 第 8 页 2.5 双绕组变压器 ( 高－低－高－低 ) 电抗计算 SB1-007.5 第9 页 2.6 三绕组变压器电抗计算 SB1-007.5 第10 页 2.7 三绕组自耦变压器电抗计算 SB1-007.5 第11 页 2.8 双绕组变压器 ( 低压Z 形联结) 电抗计算 SB1-007.5 第12 页 2.9 分裂变压器电抗计算 SB1-007.5 第13 页 2.9.1 单相分裂变 压 器 电 抗 计 算 SB1-007.5 第 13 页 2.9.2 三相径向分裂变 压 器 电 抗 计 算 SB1-007.5 第 14 页 2.9.3 三相轴向分裂变 压 器 电 抗 计 算 SB1-007.5 第 15 页 2.10 单相旁轭有载调压自耦变压器（低压励磁）电抗计算 SB1-007.5 第16 页 3 电阻分量计算 SB1-007.5 第17 页 4 短路阻抗计算 SB1-007.5 第17 页 共 页 第 页 01 01 油 浸 电 力 变 压 器 阻 抗 计 算 1 概述 1 .1 漏磁通及漏抗电势 在变压器中 , 凡没有全部链着所有绕组及所有 匝数的磁通称为漏磁通。在双绕组变压器中, 如果 其中一绕组内有电流流过, 并产生磁势, 而与其相 平衡的另一绕组内也会产生电流和磁势, 从而产生 漏磁通。并在两个绕组中分别感应出漏抗电势。 双绕组变压器一相的漏磁分布如图5.1 所示。 根据电磁感应定律, 绕组的漏抗电势正比于该 绕组的漏磁链。因此, 绕组的漏抗电势也正比于漏 磁通, 即正比于产生它的磁势 (安匝) , 反比于磁路 的磁阻。故它取决于绕组的电流和匝数, 同时也取 决于绕组的几何尺寸。 漏磁通在绕组所占据空间里流动的方向是与绕组轴向方向平行的, 常称为纵向漏磁通。相应...
