变电所变压器储油池施工方案

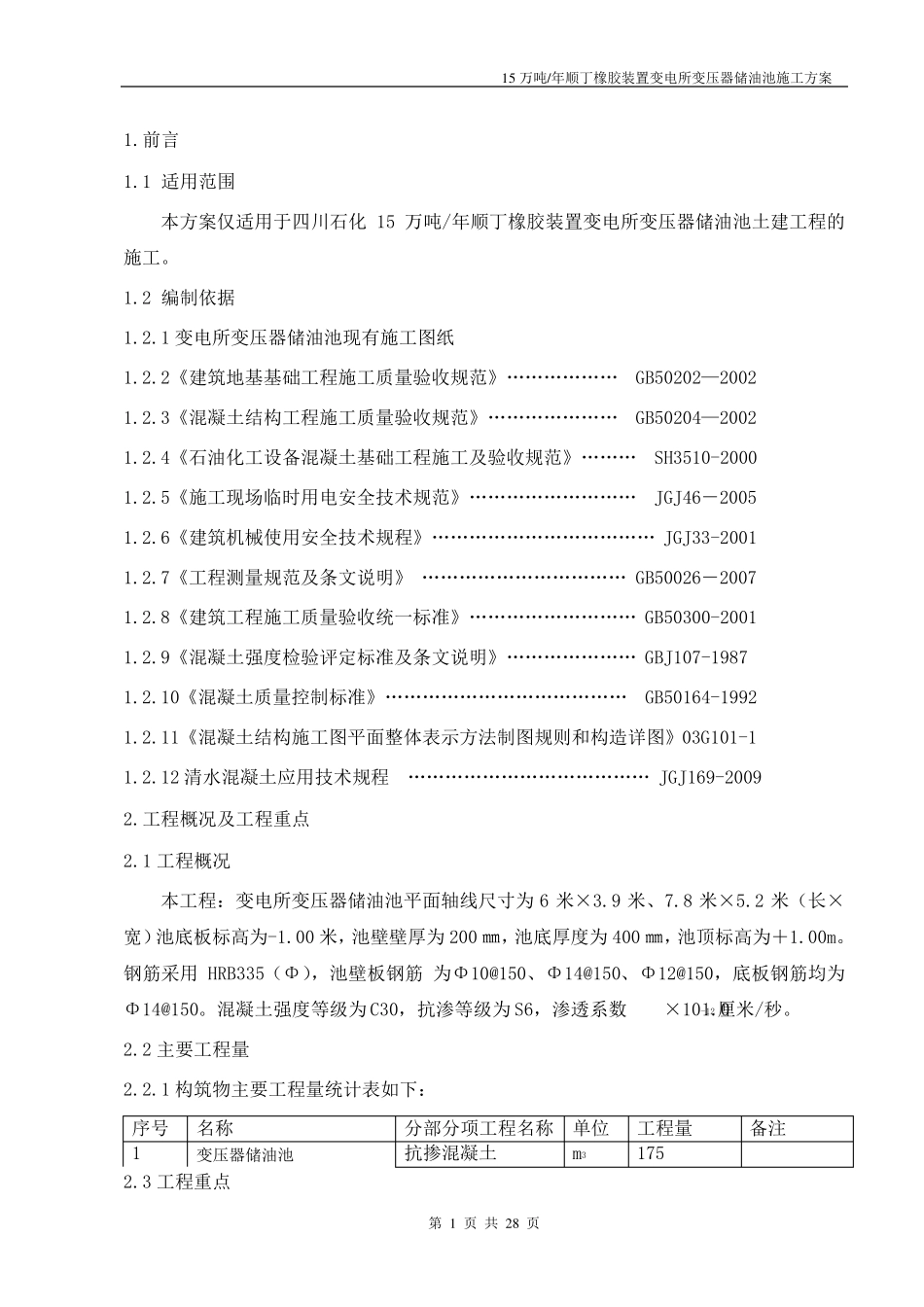

1 5 万吨/年顺丁橡胶装置变电所变压器储油池施工方案 第 1 页 共 2 8 页 1.前言 1.1 适用范围 本方案仅适用于四川石化15 万吨/年顺丁橡胶装置变电所变压器储油池土建工程的施工。 1.2 编制依据 1.2.1 变电所变压器储油池现有施工图纸 1.2.2《建筑地基基础工程施工质量验收规范》……………… GB50202—2002 1.2.3《混凝土结构工程施工质量验收规范》………………… GB50204—2002 1.2.4《石油化工设备混凝土基础工程施工及验收规范》……… SH3510-2000 1.2.5《施工现场临时用电安全技术规范》……………………… JGJ46－2005 1.2.6《建筑机械使用安全技术规程》……………………………… JGJ33-2001 1.2.7《工程测量规范及条文说明》 …………………………… GB50026－2007 1.2.8《建筑工程施工质量验收统一标准》……………………… GB50300-2001 1.2.9《混凝土强度检验评定标准及条文说明》………………… GBJ107-1987 1.2.10《混凝土质量控制标准》………………………………… GB50164-1992 1.2.11《混凝土结构施工图平面整体表示方法制图规则和构造详图》03G101-1 1.2.12 清水混凝土应用技术规程 ………………………………… JGJ169-2009 2.工程概况及工程重点 2.1 工程概况 本工程：变电所变压器储油池平面轴线尺寸为6 米×3.9 米、7.8 米×5.2 米（长×宽）池底板标高为-1.00 米，池壁壁厚为200 ㎜，池底厚度为400 ㎜，池顶标高为＋1.00m。钢筋采用HRB335（Φ），池壁板钢筋 为Φ10@150、Φ14@150、Φ12@150，底板钢筋均为Φ14@150。混凝土强度等级为C30，抗渗等级为S6，渗透系数<1.0×10-12厘米/秒。 2.2 主要工程量 2.2.1 构筑物主要工程量统计表如下： 序号 名称 分 部 分 项 工程名称 单 位 工程量 备注 1 变压器储油池 抗掺 混凝土 m3 175 2.3 工程重点 1 5 万吨/年顺丁橡胶装置变电所变压器储油池施工方案 第 2 页 共 2 8 页 变压器储油池的模板加固，轴线、标高及预埋防水套管精度，清水混凝土外观质量（模板），混凝土防开裂 （混凝土配合比、浇筑、养护）为本工程的重点。 3.施工准备工作 3.1 技术准备 3.1.1 组织进行图纸会审工作，由专业技术人员会同设计、业主及监理单位相关人员进行详细的图纸会审，在施工前发现图纸中的问题，会审结束后应及时做好图纸会审记录。 3.1.2 根据设计文件制定详细的施工技术方案，在施工前按技...
