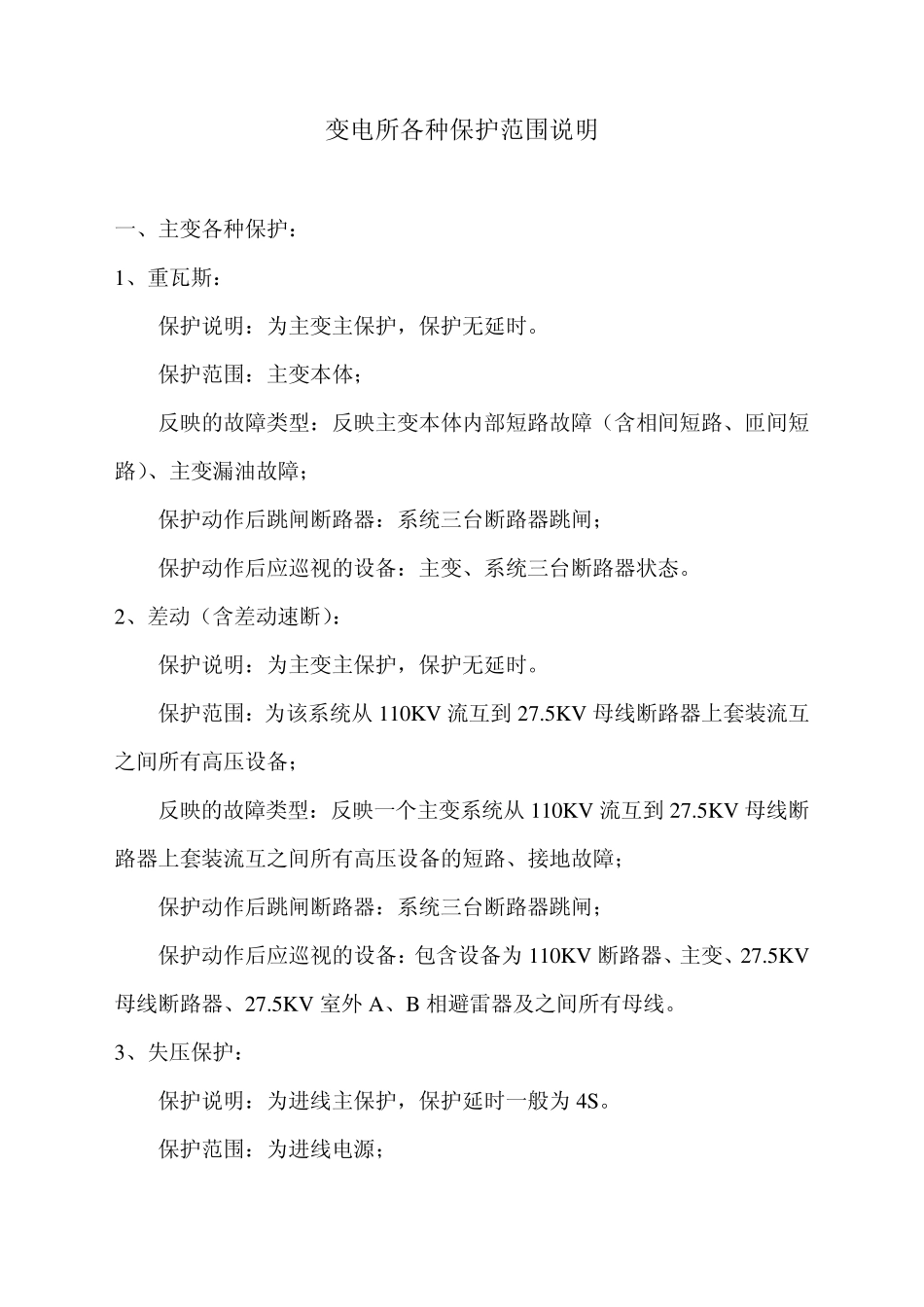

变电所各种保护范围说明 一、主变各种保护： 1、重瓦斯： 保护说明：为主变主保护，保护无延时。 保护范围：主变本体； 反映的故障类型：反映主变本体内部短路故障（含相间短路、匝间短路）、主变漏油故障； 保护动作后跳闸断路器：系统三台断路器跳闸； 保护动作后应巡视的设备：主变、系统三台断路器状态。 2、差动（含差动速断）： 保护说明：为主变主保护，保护无延时。 保护范围：为该系统从 110KV 流互到 27.5KV 母线断路器上套装流互之间所有高压设备； 反映的故障类型：反映一个主变系统从 110KV 流互到 27.5KV 母线断路器上套装流互之间所有高压设备的短路、接地故障； 保护动作后跳闸断路器：系统三台断路器跳闸； 保护动作后应巡视的设备：包含设备为 110KV 断路器、主变、27.5KV母线断路器、27.5KV 室外 A、B 相避雷器及之间所有母线。 3、失压保护： 保护说明：为进线主保护，保护延时一般为 4S。 保护范围：为进线电源； 反映的故障类型：反映进线电源失压故障； 保护动作后跳闸断路器：系统三台断路器跳闸； 保护动作后应巡视的设备：110KV 压互二次空开（或保险）、用验电器验明进线是否无电。 4、110KV 低压启动过电流保护： 保护说明：为主变差动、重瓦斯、27.5KV 侧 A、B 相低电压启动过电流保护的后备保护，同时作为馈线的后备保护，保护延时一般为 1.2S。 保护范围：该系统从 110KV 流互到接触网末端； 反映的故障类型：保护范围内高压设备的接地、短路故障； 保护动作后跳闸断路器：系统三台断路器跳闸， 保护动作后应巡视的设备：因该保护为主变、馈线的后备保护，该保护动作，则说明有主变保护或馈线保护拒动，因此除检查系统、高压室、馈线高压设备外，重点检查主变保护和馈线保护是否正常。 5、零序过流保护： 保护说明：为主变后备保护，保护延时一般为 3.5S。 保护范围：从进线电源到主变； 反映的故障类型：反映主变进线侧母线（含高压侧引出线）、主变线圈接地故障； 保护动作后跳闸断路器：系统三台断路器跳闸； 保护动作后应巡视的设备：进线隔离开关、110KV 压互隔离开关、110KV 压互、110KV 流互隔离开关、110KV 流互、110KV 断路器、主变及之间所有母线，主要检查是否有接地情况。 6、27.5KV A、B 相低电压启动过电流保护： 保护说明：为接在高压室 A、B 相公共母线上所有高压设备的主保护，同时作为电容、馈线、动力变、所用变、压互等高压...
