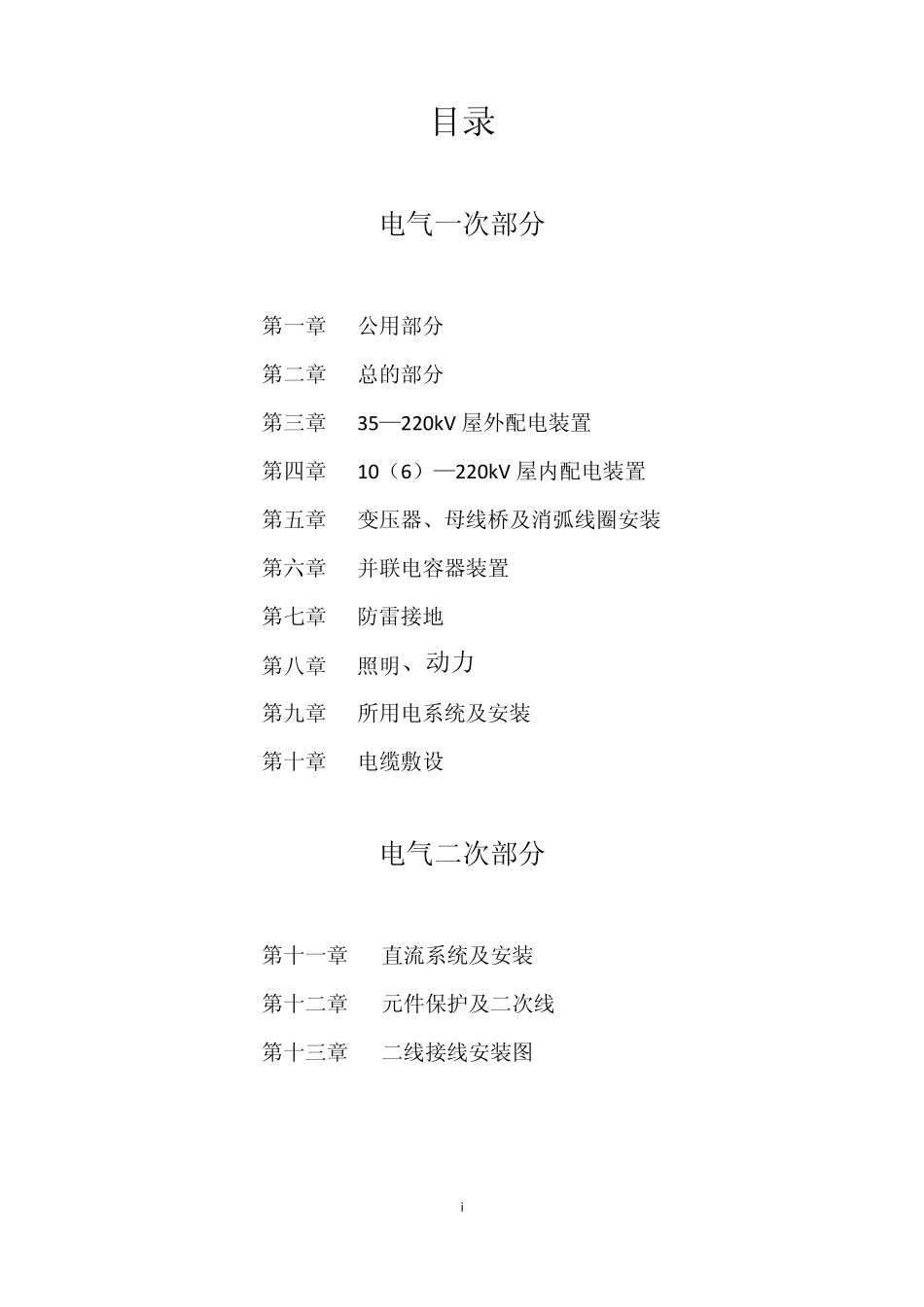

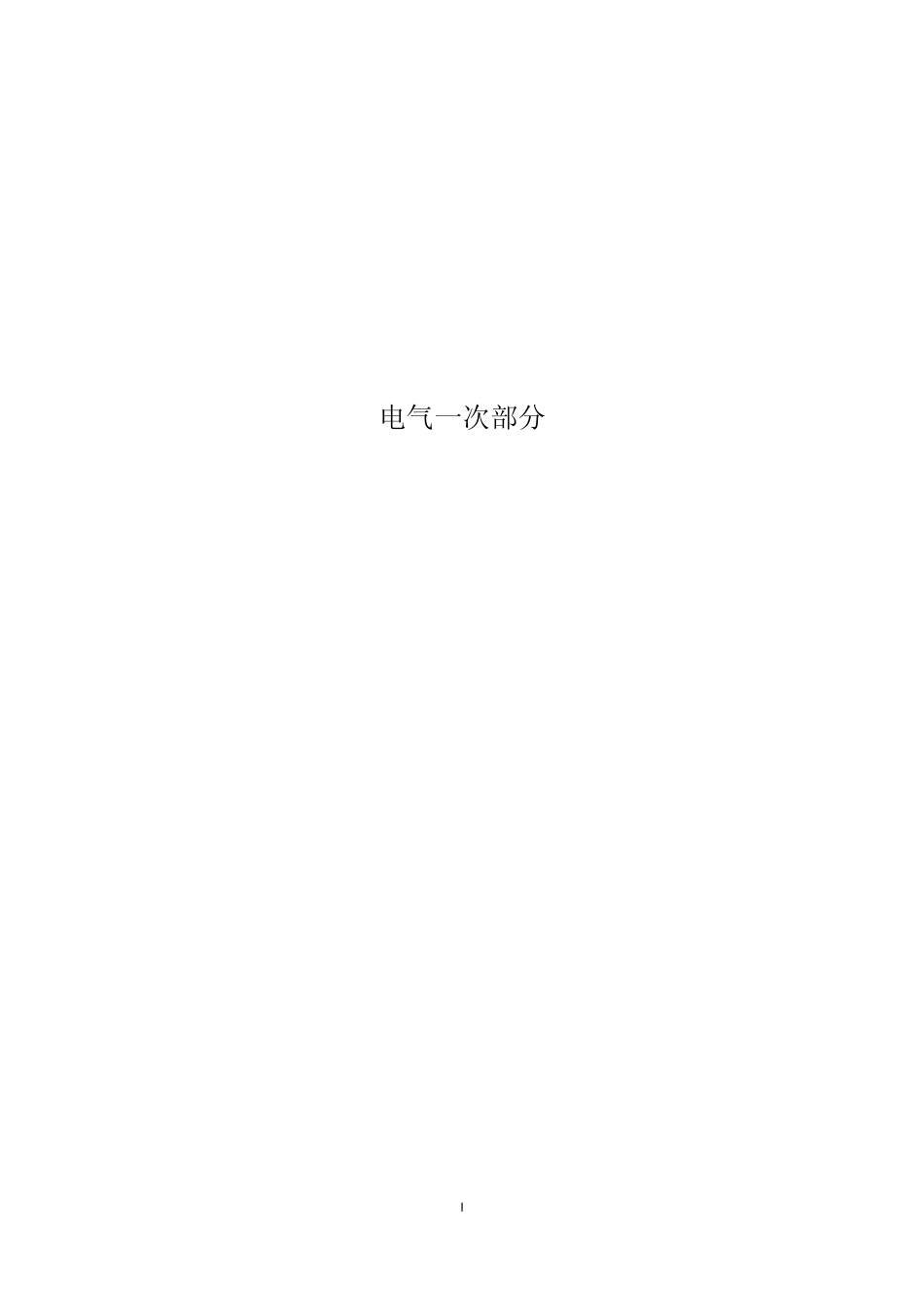

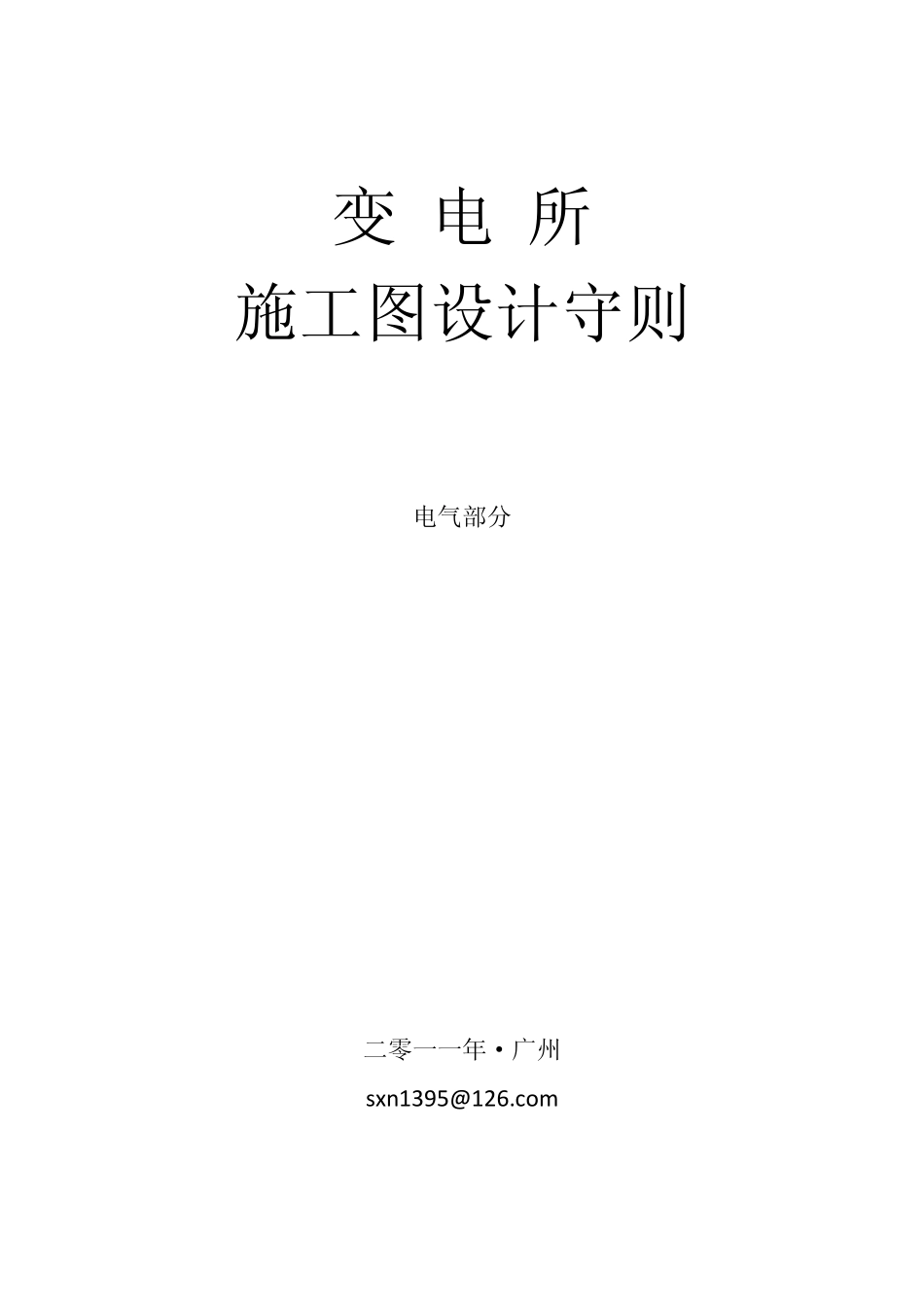

变 电 所 施工图设计守则 电气部分 二零一一年·广州 sxn1395@126.com i 目录 电气一次部分 第一章 公用部分 第二章 总的部分 第三章 35—220k V 屋外配电装置 第四章 10（6）—220k V 屋内配电装置 第五章 变压器、母线桥及消弧线圈安装 第六章 并联电容器装置 第七章 防雷接地 第八章 照明、动力 第九章 所用电系统及安装 第十章 电缆敷设 电气二次部分 第十一章 直流系统及安装 第十二章 元件保护及二次线 第十三章 二线接线安装图 I 电气一次部分 变电所施工图设计守则 电气部分 第一章 公用部分 1 第一章 公用部分 一、 设计依据 本章内容只包括原始资料，接收的资料及提出的资料均列入后续各章节中。 1、已批准的初步设计方案及资料； 2、对初步设计的审批意见； 3、运行单位和施工单位对施工图设计的意见和要求； 4、当为扩建工程时，须有前期现场竣工图及运行单位提供的有关资料； 5、设备订货资料及制造厂提供的产品样本等技术资料； 6、设总编制的技术组织措施，各专业施工图综合进度表。 二、 设计工序及卷册任务书 1、 设计工序 一般分为准备、设计和校审结尾三个阶段，详见以下三个框图： （一） 设计准备阶段变电所施工图设计守则 电气部分 第一章 公用部分 2 变电所施工图设计守则 电气部分 第一章 公用部分 3 （二） 设计阶段 变电所施工图设计守则 电气部分 第一章 公用部分 4 （三）校审修改结尾阶段 2、 卷册任务书 卷册设计任务书一般由卷册负责人编制，格式及内容见下表： 变电所施工图设计守则 电气部分 第一章 公用部分 5 施工图卷册设计任务书 编号： 工程检索号及名称 卷册编号及名称 计划进度 卷册负责人 参加设计人 校核人 设计依据及主要原则（含套用／套改卷册／图纸）： 设计范围、内容及分工： 设计注意事项：（包括质量信息反馈） 主设人/日期 室主任／ 专业审核人／日期 记 事： 注: 1、本任务书一式两份，主设人及卷册负责人各执一份。 2、卷册负责人一份，随设计成品一并交出运转，成品出室前归于主设人处。 3、本表式也可作为“技术规范书编制／标底编制任务书”，此时相关内容应作修改。 4、室主任／专业审核人应至少签署一人。 变电所施工图设计守则 电气部分 第一章 公用部分 6 三、 成品岗位责任及对成品质量的基本要求 1、 成品岗位责任 成品岗位责任，一般应按规定执行： ...
