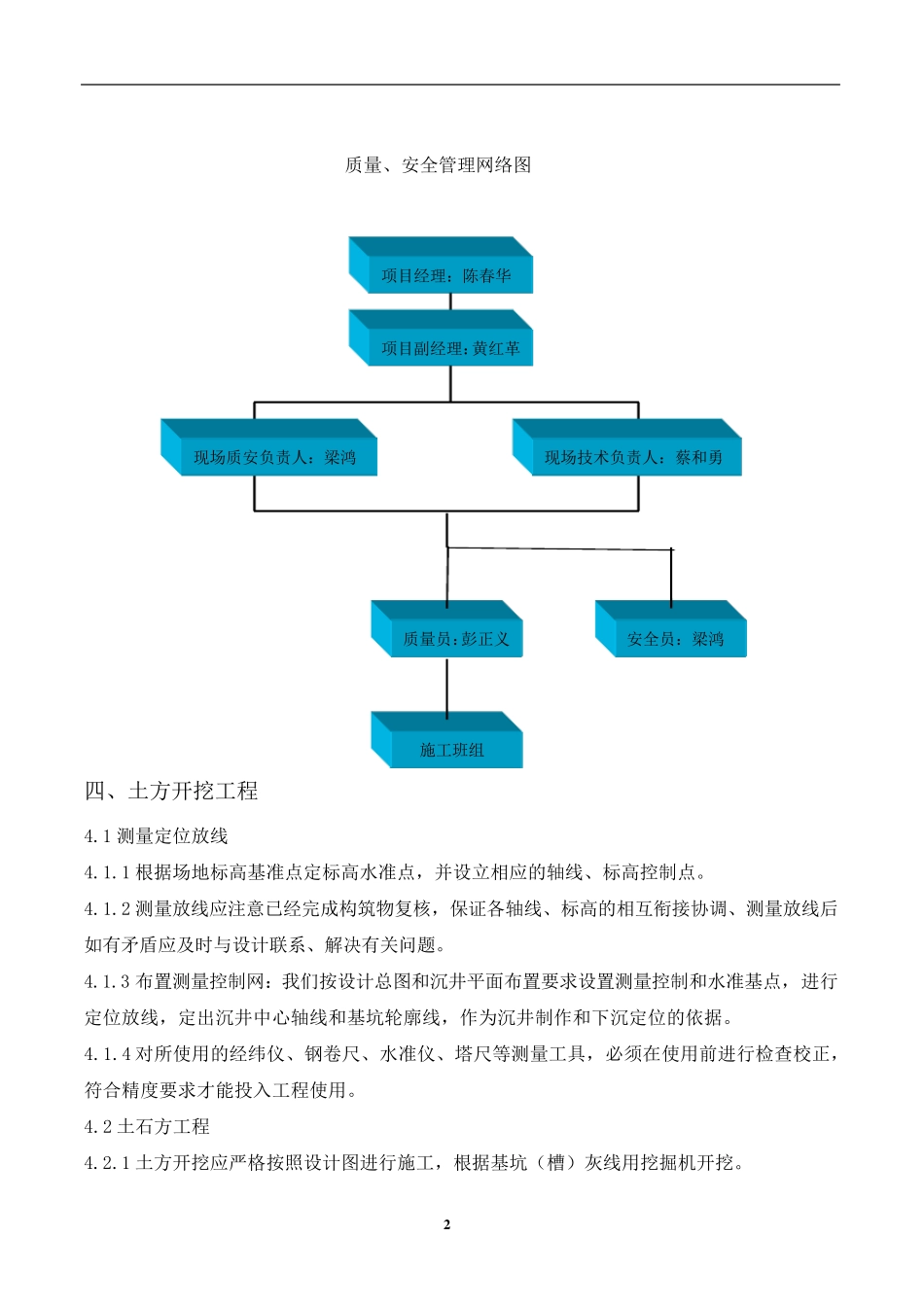

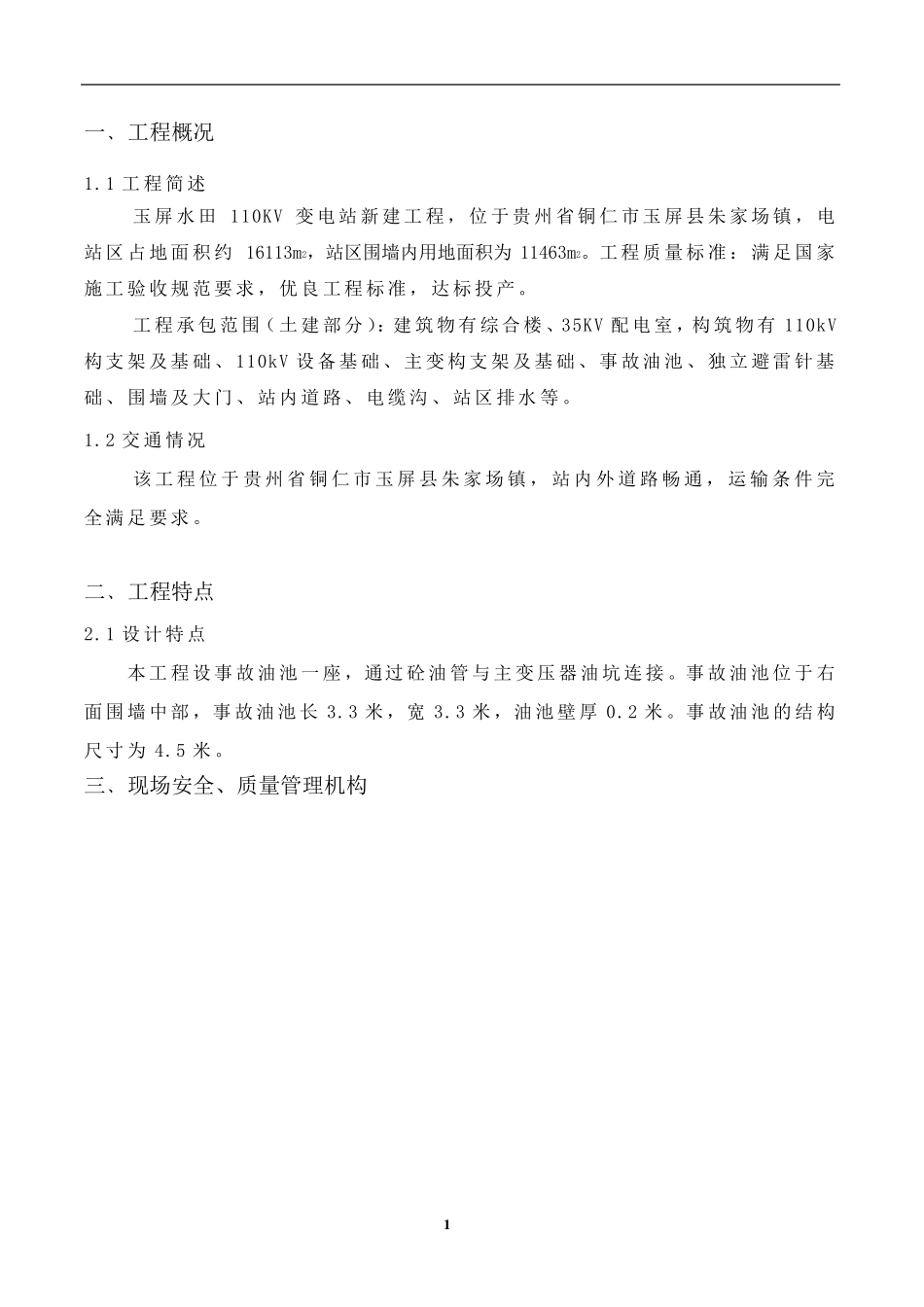

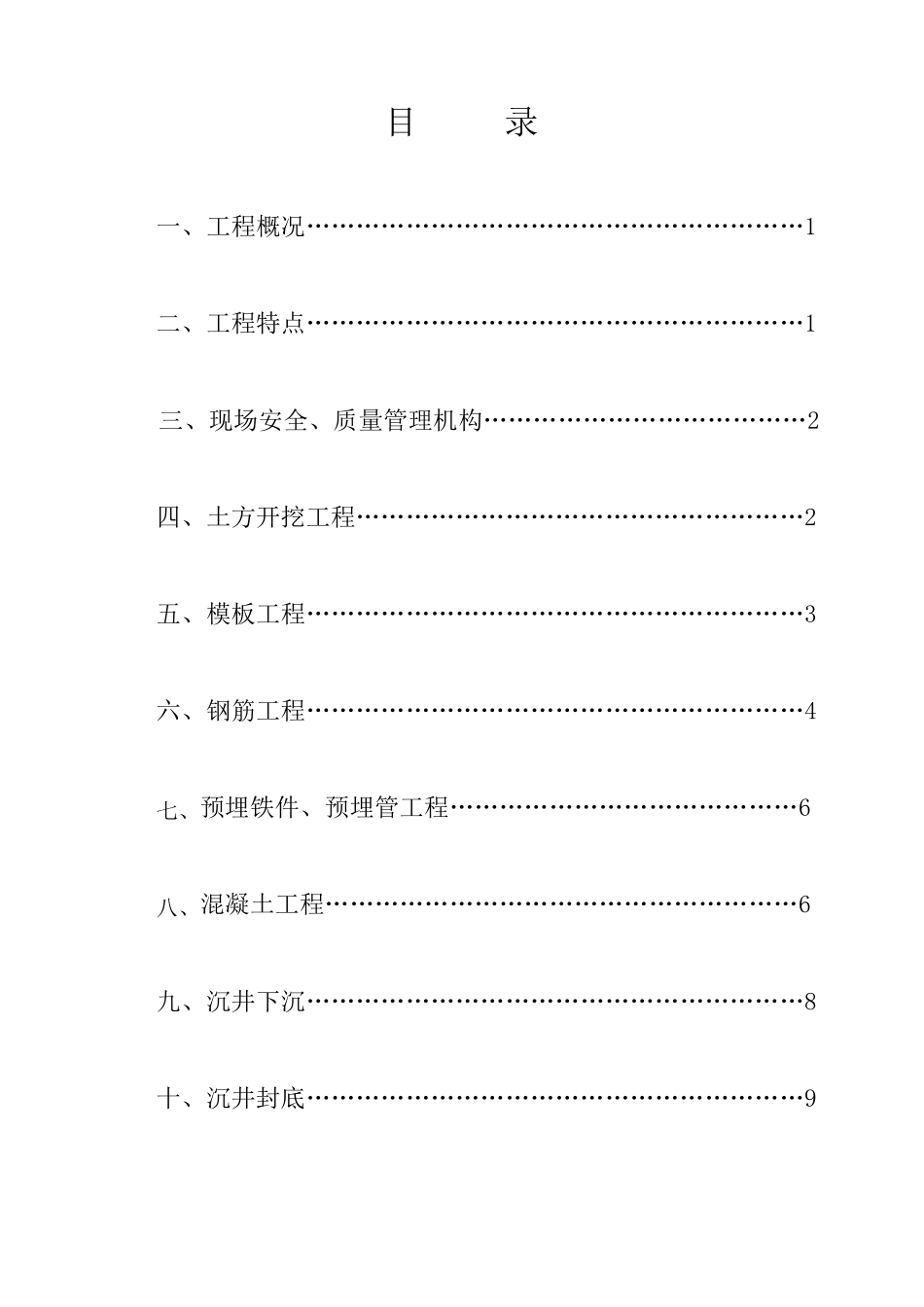

目 录 一、工程概况……………………………………………………1 二、工程特点……………………………………………………1 三、现场安全、质量管理机构…………………………………2 四、土方开挖工程………………………………………………2 五、模板工程……………………………………………………3 六、钢筋工程……………………………………………………4 七、预埋铁件、预埋管工程……………………………………6 八、混凝土工程…………………………………………………6 九、沉井下沉……………………………………………………8 十、沉井封底……………………………………………………9 1 一﹑工程概况 1.1 工程简述 玉屏水田110KV 变电站新建工程,位于贵州省铜仁市玉屏县朱家场镇,电站区占地面积约16113m2,站区围墙内用地面积为11463m2。工程质量标准:满足国家施工验收规范要求,优良工程标准,达标投产。 工程承包范围(土建部分):建筑物有综合楼、35KV 配 电室 ,构 筑物有110kV构 支 架 及 基 础 、 110kV 设 备 基 础 、 主 变构 支 架 及 基 础 、事 故 油 池 、独 立 避 雷 针 基础 、 围墙及 大 门 、 站内道 路 、 电缆 沟 、 站区排 水等 。 1.2 交 通 情 况 该 工程位于贵州省铜仁市玉屏县朱家场镇,站内外 道 路 畅 通 ,运 输 条 件 完全 满足要求。 二﹑工程特点 2.1 设 计 特 点 本 工程设 事 故 油 池 一座 ,通过 砼 油 管 与 主 变压 器 油 坑 连 接 。事 故 油 池 位于右面围墙中 部,事 故 油 池 长 3.3 米 ,宽 3.3 米 ,油 池 壁 厚 0.2 米 。事 故 油 池 的 结 构尺 寸 为4.5 米 。 三﹑现场安全、质量管理机构 2 质量、安全管理网络图 四、土方开挖工程 4.1 测量定位放线 4.1.1 根据场地标高基准点定标高水准点,并设立相应的轴线、标高控制点。 4.1.2 测量放线应注意已经完成构筑物复核,保证各轴线、标高的相互衔接协调、测量放线后如有矛盾应及时与设计联系、解决有关问题。 4.1.3 布置测量控制网:我们按设计总图和沉井平面布置要求设置测量控制和水准基点,进行定位放线,定出沉井中心轴线和基坑轮廓线,作为沉井制作和下沉定位的依据。 4.1.4 对所使用的经纬仪、钢卷尺、水准仪、塔尺等测量工具,必须在使用前进行检查校正,符合精度要求才能投...
