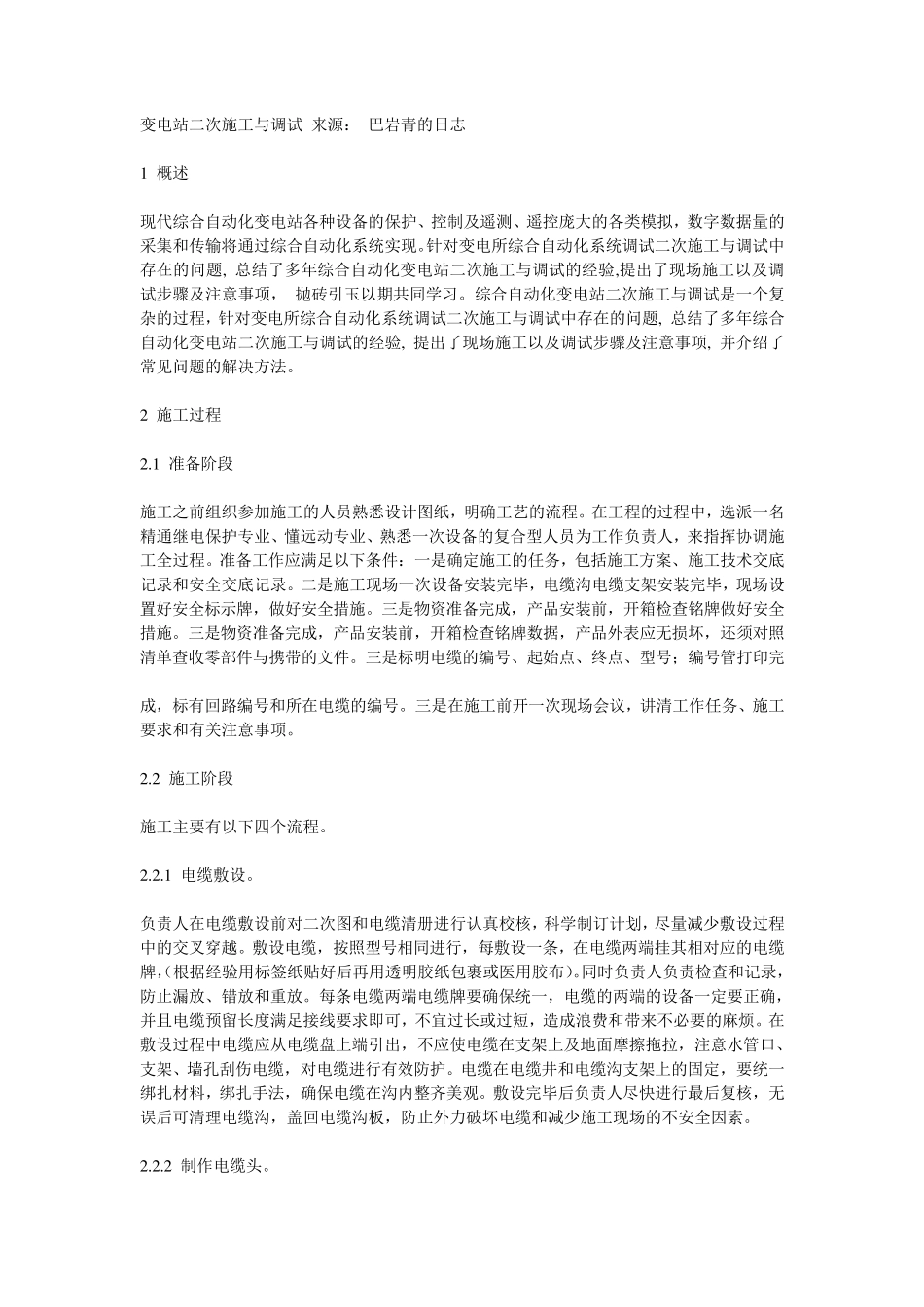

变电站二次施工与调试 来源： 巴岩青的日志 1 概述 现代综合自动化变电站各种设备的保护、控制及遥测、遥控庞大的各类模拟，数字数据量的采集和传输将通过综合自动化系统实现。针对变电所综合自动化系统调试二次施工与调试中存在的问题, 总结了多年综合自动化变电站二次施工与调试的经验,提出了现场施工以及调试步骤及注意事项， 抛砖引玉以期共同学习。综合自动化变电站二次施工与调试是一个复杂的过程，针对变电所综合自动化系统调试二次施工与调试中存在的问题, 总结了多年综合自动化变电站二次施工与调试的经验, 提出了现场施工以及调试步骤及注意事项, 并介绍了常见问题的解决方法。 2 施工过程 2 .1 准备阶段 施工之前组织参加施工的人员熟悉设计图纸，明确工艺的流程。在工程的过程中，选派一名精通继电保护专业、懂远动专业、熟悉一次设备的复合型人员为工作负责人，来指挥协调施工全过程。准备工作应满足以下条件：一是确定施工的任务，包括施工方案、施工技术交底记录和安全交底记录。二是施工现场一次设备安装完毕，电缆沟电缆支架安装完毕，现场设置好安全标示牌，做好安全措施。三是物资准备完成，产品安装前，开箱检查铭牌做好安全措施。三是物资准备完成，产品安装前，开箱检查铭牌数据，产品外表应无损坏，还须对照清单查收零部件与携带的文件。三是标明电缆的编号、起始点、终点、型号；编号管打印完 成，标有回路编号和所在电缆的编号。三是在施工前开一次现场会议，讲清工作任务、施工要求和有关注意事项。 2 .2 施工阶段 施工主要有以下四个流程。 2 .2 .1 电缆敷设。 负责人在电缆敷设前对二次图和电缆清册进行认真校核，科学制订计划，尽量减少敷设过程中的交叉穿越。敷设电缆，按照型号相同进行，每敷设一条，在电缆两端挂其相对应的电缆牌，（根据经验用标签纸贴好后再用透明胶纸包裹或医用胶布）。同时负责人负责检查和记录，防止漏放、错放和重放。每条电缆两端电缆牌要确保统一，电缆的两端的设备一定要正确，并且电缆预留长度满足接线要求即可，不宜过长或过短，造成浪费和带来不必要的麻烦。在敷设过程中电缆应从电缆盘上端引出，不应使电缆在支架上及地面摩擦拖拉，注意水管口、支架、墙孔刮伤电缆，对电缆进行有效防护。电缆在电缆井和电缆沟支架上的固定，要统一绑扎材料，绑扎手法，确保电缆在沟内整齐美观。敷设完毕后负责人尽快进行最后复核，无误后可清理电缆沟，盖回电缆沟板，防...
