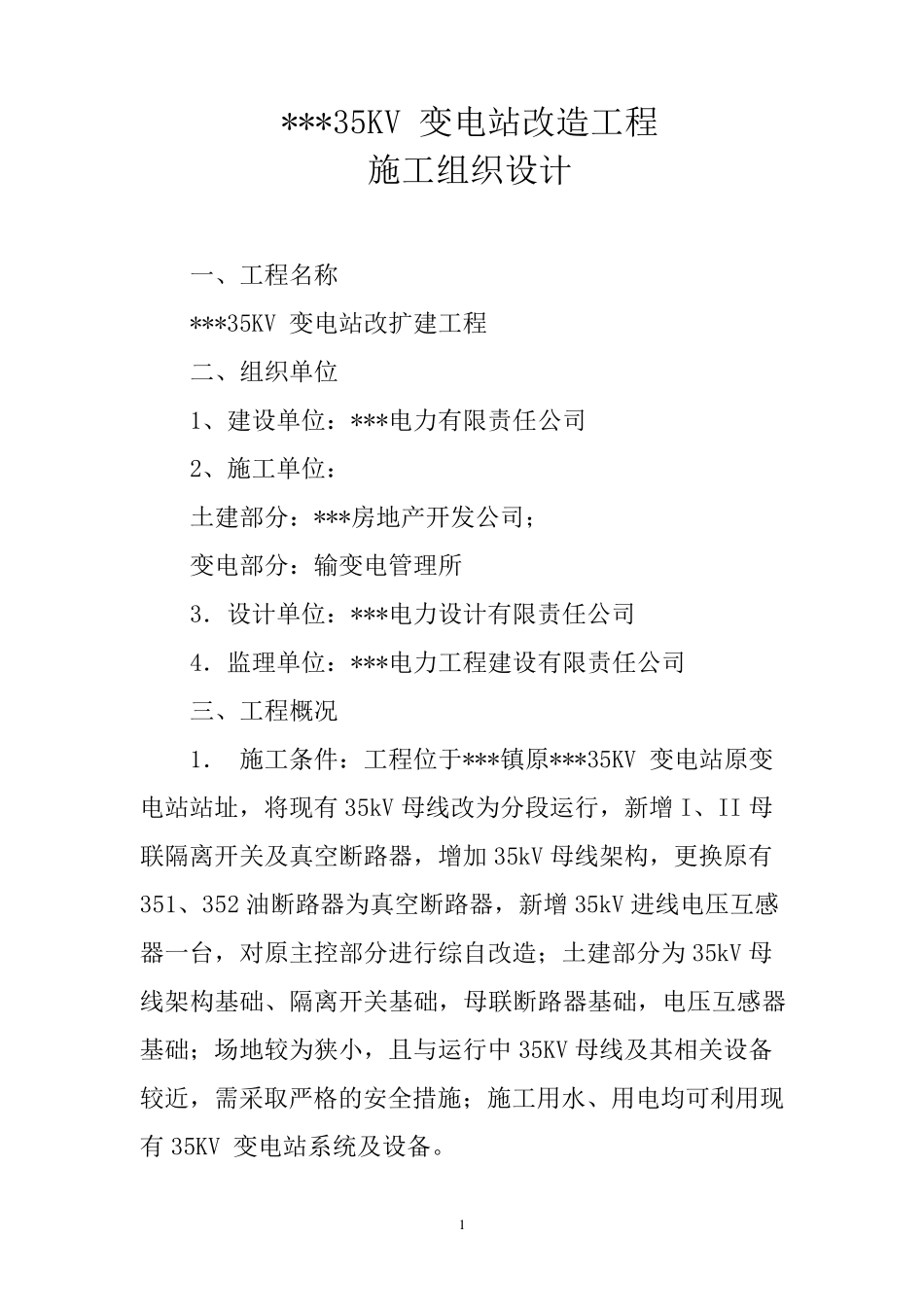

1 ***35KV 变电站改造工程 施工组织设计 一、工程名称 ***35KV 变电站改扩建工程 二、组织单位 1、建设单位：***电力有限责任公司 2、施工单位： 土建部分：***房地产开发公司； 变电部分：输变电管理所 3．设计单位：***电力设计有限责任公司 4．监理单位：***电力工程建设有限责任公司 三、工程概况 1． 施工条件：工程位于***镇原***35KV 变电站原变电站站址，将现有 35kV 母线改为分段运行，新增 I、II 母联隔离开关及真空断路器，增加 35kV 母线架构，更换原有351、352 油断路器为真空断路器，新增 35kV 进线电压互感器一台，对原主控部分进行综自改造；土建部分为 35kV 母线架构基础、隔离开关基础，母联断路器基础，电压互感器基础；场地较为狭小，且与运行中 35KV 母线及其相关设备较近，需采取严格的安全措施；施工用水、用电均可利用现有 35KV 变电站系统及设备。 2 2． 建设规模： 1） 土建部分：按照设计要求新增容的8000kVA 主变基础、35kV 电流互感器基础及电气部分已于 2008 年 7 月改造完毕；本次土建部分为 35kV 母线架构基础、隔离开关基础，母联断路器基础，电压互感器基础； 2） 电气安装： 新增35kVI 段母线间隔，35KV 真空断路器 3 台，35kV 隔离开关 2 台，35kV 电压互感器 1 台；综合自动化系统 1 套； 为保证该工程顺利完工，各施工单位均作了必要的准备。在公司领导及有关部门协助下，对工程情况进行了实地调查，对相关资料、图纸进行了了解，施工时按公司要求进行。 因该工程为 35KV 改造，为保证进度和安全，减少停电时间，特制定本方案。 工程开工后，土建基础按不停电施工，现场采取相应限高安全措施，设专人监护，并设置专用通道等，电气一次设备安装按停电计划申请执行，综自改造利用安装一次设备及母线分段时全站停电的时间，首先将直流屏、主变保护屏就位并进行二次保护接 线；馈 线及控 制屏二次接 线、保护整 定试 验 、传 动试 验 采取单条 和相邻 线路停电进行施工。 3 2．变电站改造，35kV 具备分段运行条件，原常规保护改为综自保护，35kV 设备实现无油化，设备安全性、可靠性进一步提高。 一、组织措施 管理机构框图如下： （1）、职责和权限 1、工作负责人 1）负责建立与工程质量管理和安全管理体系相适应的组织机构。 2）落实生产管理、安全管理、质量管理、技术管理和文明施工管理的管理。 3）负责协调联系...
