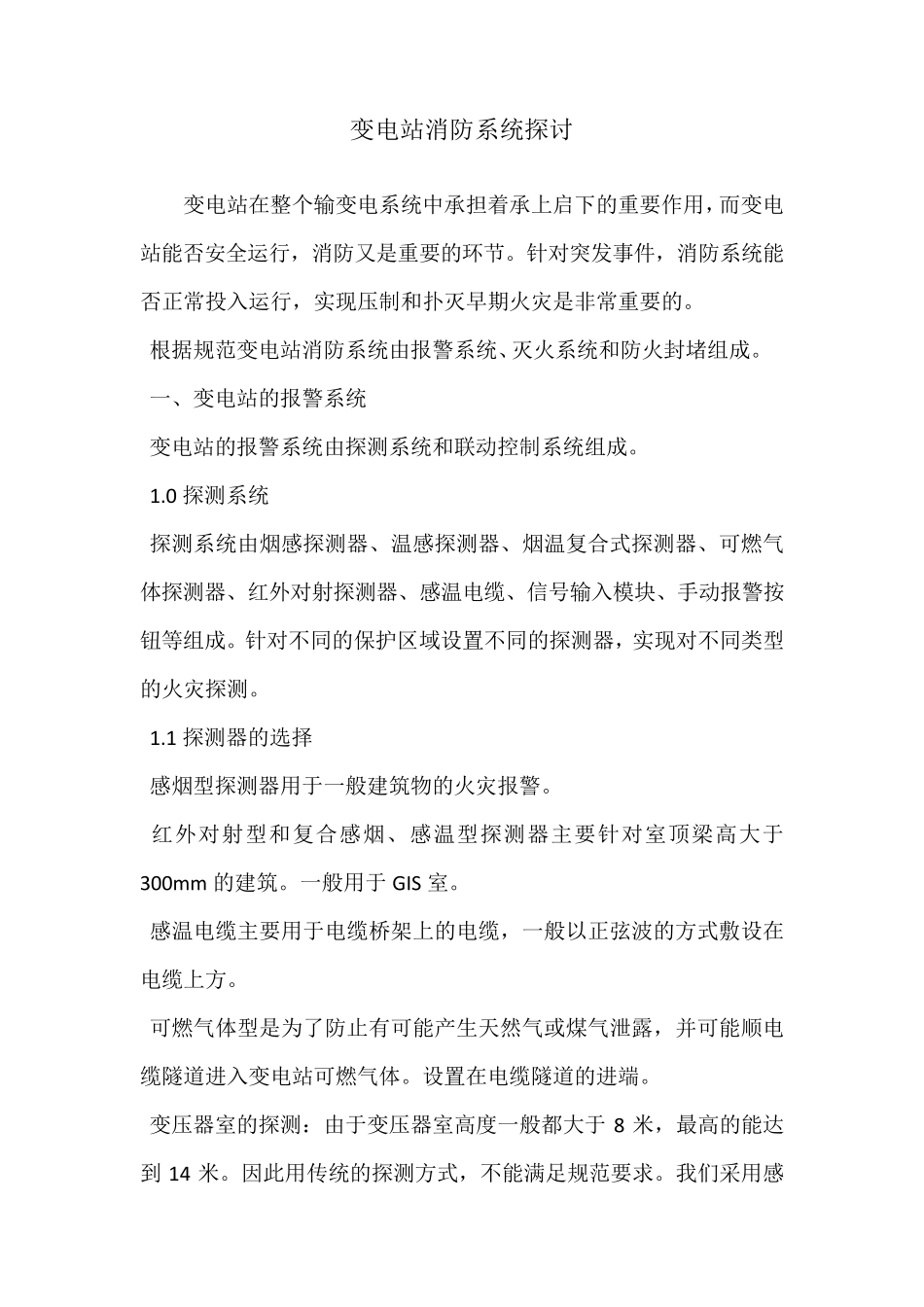

变电站消防系统探讨 变电站在整个输变电系统中承担着承上启下的重要作用，而变电站能否安全运行，消防又是重要的环节。针对突发事件，消防系统能否正常投入运行，实现压制和扑灭早期火灾是非常重要的。 根据规范变电站消防系统由报警系统、灭火系统和防火封堵组成。 一、变电站的报警系统 变电站的报警系统由探测系统和联动控制系统组成。 1.0 探测系统 探测系统由烟感探测器、温感探测器、烟温复合式探测器、可燃气体探测器、红外对射探测器、感温电缆、信号输入模块、手动报警按钮等组成。针对不同的保护区域设置不同的探测器，实现对不同类型的火灾探测。 1.1 探测器的选择 感烟型探测器用于一般建筑物的火灾报警。 红外对射型和复合感烟、感温型探测器主要针对室顶梁高大于300m m 的建筑。一般用于 GIS 室。 感温电缆主要用于电缆桥架上的电缆，一般以正弦波的方式敷设在电缆上方。 可燃气体型是为了防止有可能产生天然气或煤气泄露，并可能顺电缆隧道进入变电站可燃气体。设置在电缆隧道的进端。 变压器室的探测：由于变压器室高度一般都大于 8 米，最高的能达到 14 米。因此用传统的探测方式，不能满足规范要求。我们采用感温电缆加变电站内的继电保护提供的信号，作为变压器的火灾探测信号。 1.2 联动控制 采集探测系统的火灾报警信号，发出火灾声光信号。在满足灭火条件情况下，自动启动或手动启动相关的灭火设备，关闭相应的防火阀，切断非消防电源。 系统由报警主机、控制用操作盘、后备电源组成。 1.3 系统功能 系统具有采集全变电站内的建筑物和电气设备的火灾信号。并根据火灾情况启动相关的灭火设备，关闭相关的防火阀，开启电缆隧道的通风系统，驱动警铃或声光报警器，发出火警信号，并可以根据要求将火灾信号上传到中心变电站或调度中心。 二、灭火系统 变电站灭火系统分水喷雾灭火系统、气体灭火系统和移动式灭火系统。对于主变压器在室外布置的变电站，采用水喷雾灭火系统；对室内主变压器、电容器室、电缆夹层、接地变压器等采用气体灭火系统。 2.1 水喷雾灭火系统 水喷雾灭火系统由水雾喷头、供水网管、雨淋阀(或电动蝶阀)、泵房组成。 2.1.1 水喷雾原理 水喷雾灭火设备是利用水雾的冷却、水雾挥发的水蒸气窒息、水雾的冲击力以及水雾在燃烧物表面形成的水膜进行灭火的设备。其灭火原理如下： a水雾的冷却作用： 水喷雾灭火设备的特点是雾状水的粒径小，且喷雾面积较小。因此，水喷雾...
