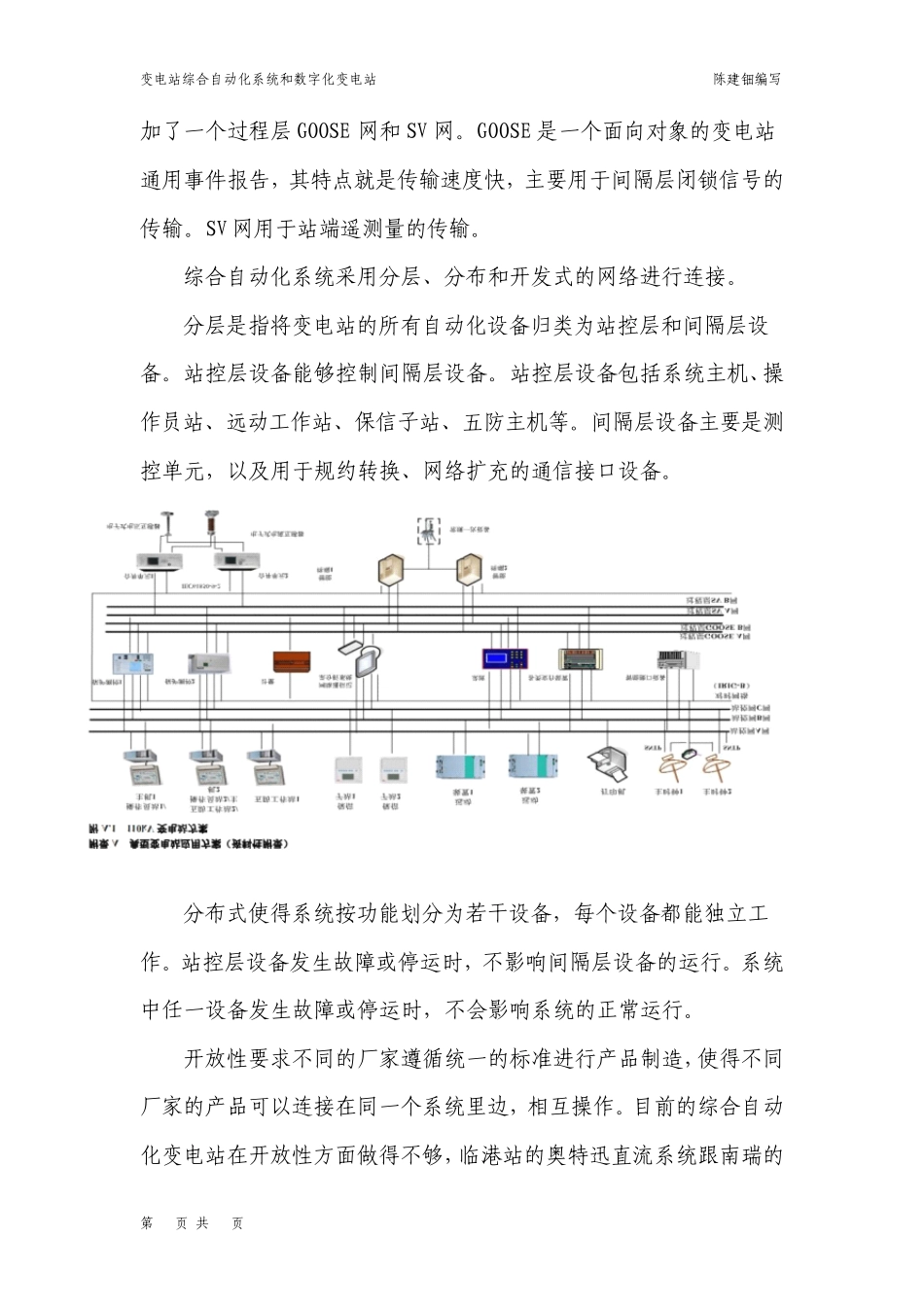

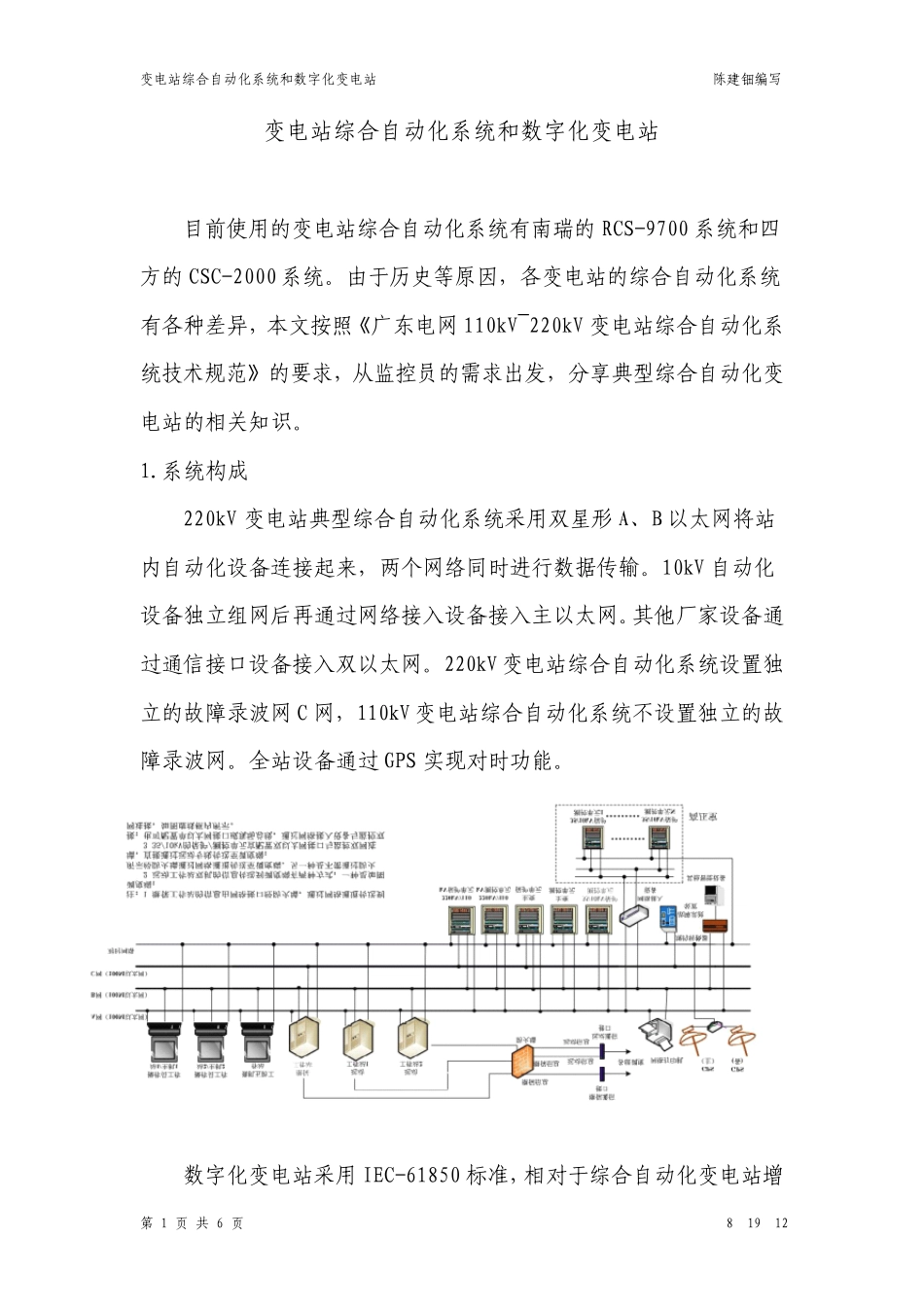

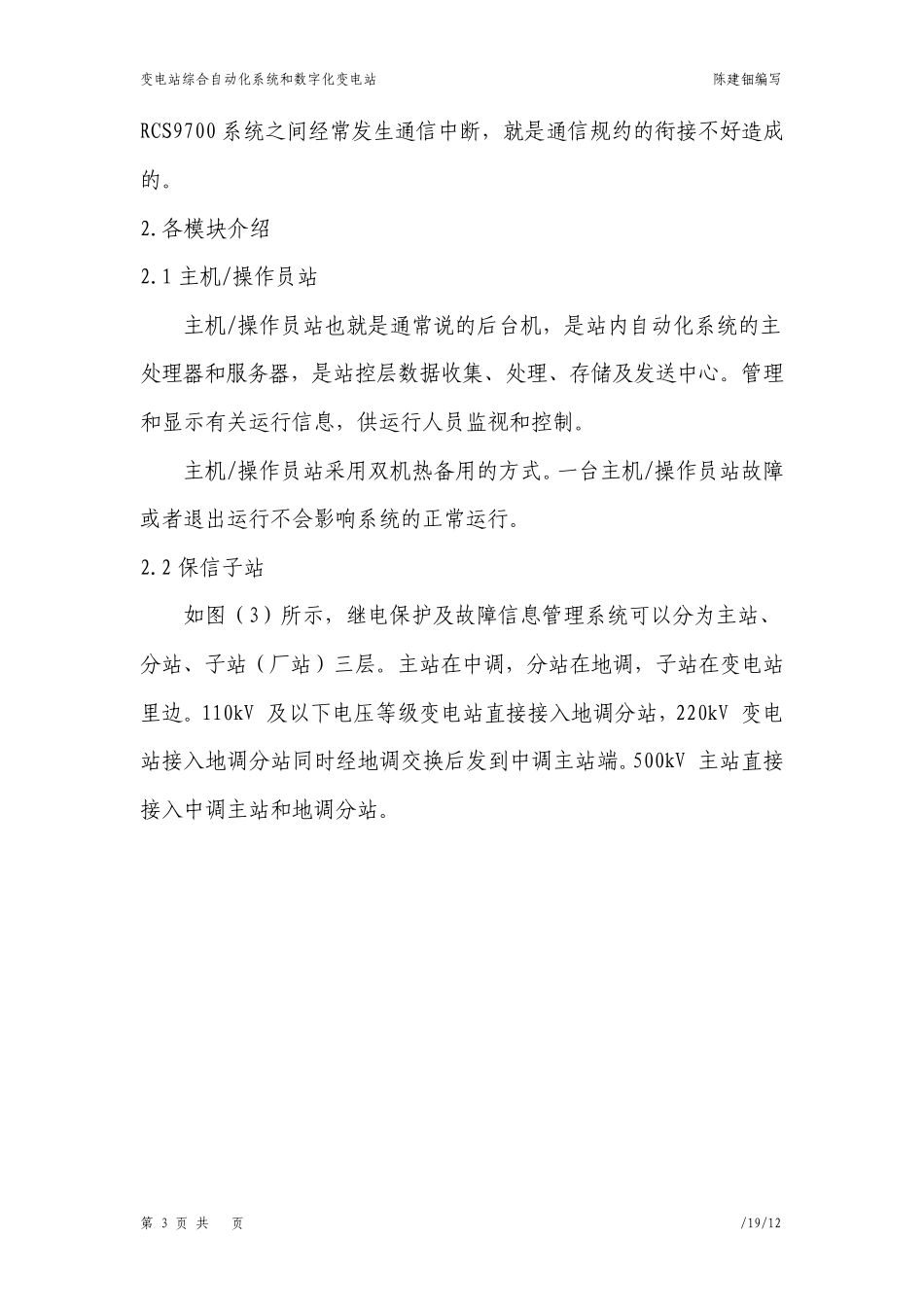

变电站综合自动化系统和数字化变电站陈建钿编写第1 页共6 页8/19/12变电站综合自动化系统和数字化变电站目前使用的变电站综合自动化系统有南瑞的RCS-9700 系统和四方的CSC-2000 系统。由于历史等原因，各变电站的综合自动化系统有各种差异，本文按照《广东电网110kV~220kV 变电站综合自动化系统技术规范》的要求，从监控员的需求出发，分享典型综合自动化变电站的相关知识。1.系统构成220kV 变电站典型综合自动化系统采用双星形A、B 以太网将站内自动化设备连接起来，两个网络同时进行数据传输。10kV 自动化设备独立组网后再通过网络接入设备接入主以太网。其他厂家设备通过通信接口设备接入双以太网。220kV 变电站综合自动化系统设置独立的故障录波网C 网，110kV 变电站综合自动化系统不设置独立的故障录波网。全站设备通过 GPS 实现对时功能。数字化变电站采用IEC-61850 标准，相对于综合自动化变电站增变电站综合自动化系统和数字化变电站陈建钿编写第2页共6页8/19/12加了一个过程层GOOSE 网和SV 网。GOOSE 是一个面向对象的变电站通用事件报告，其特点就是传输速度快，主要用于间隔层闭锁信号的传输。SV 网用于站端遥测量的传输。综合自动化系统采用分层、分布和开发式的网络进行连接。分层是指将变电站的所有自动化设备归类为站控层和间隔层设备。站控层设备能够控制间隔层设备。站控层设备包括系统主机、操作员站、远动工作站、保信子站、五防主机等。间隔层设备主要是测控单元，以及用于规约转换、网络扩充的通信接口设备。分布式使得系统按功能划分为若干设备，每个设备都能独立工作。站控层设备发生故障或停运时，不影响间隔层设备的运行。系统中任一设备发生故障或停运时，不会影响系统的正常运行。开放性要求不同的厂家遵循统一的标准进行产品制造，使得不同厂家的产品可以连接在同一个系统里边，相互操作。目前的综合自动化变电站在开放性方面做得不够，临港站的奥特迅直流系统跟南瑞的变电站综合自动化系统和数字化变电站陈建钿编写第3 页共6页8/19/12RCS9700 系统之间经常发生通信中断，就是通信规约的衔接不好造成的。2.各模块介绍2.1 主机/操作员站主机/操作员站也就是通常说的后台机，是站内自动化系统的主处理器和服务器，是站控层数据收集、处理、存储及发送中心。管理和显示有关运行信息，供运行人员监视和控制。主机/操作员站采用双机热备用的方式。一台主机/操作员站故障或者退出运行不会影响系统的正...
