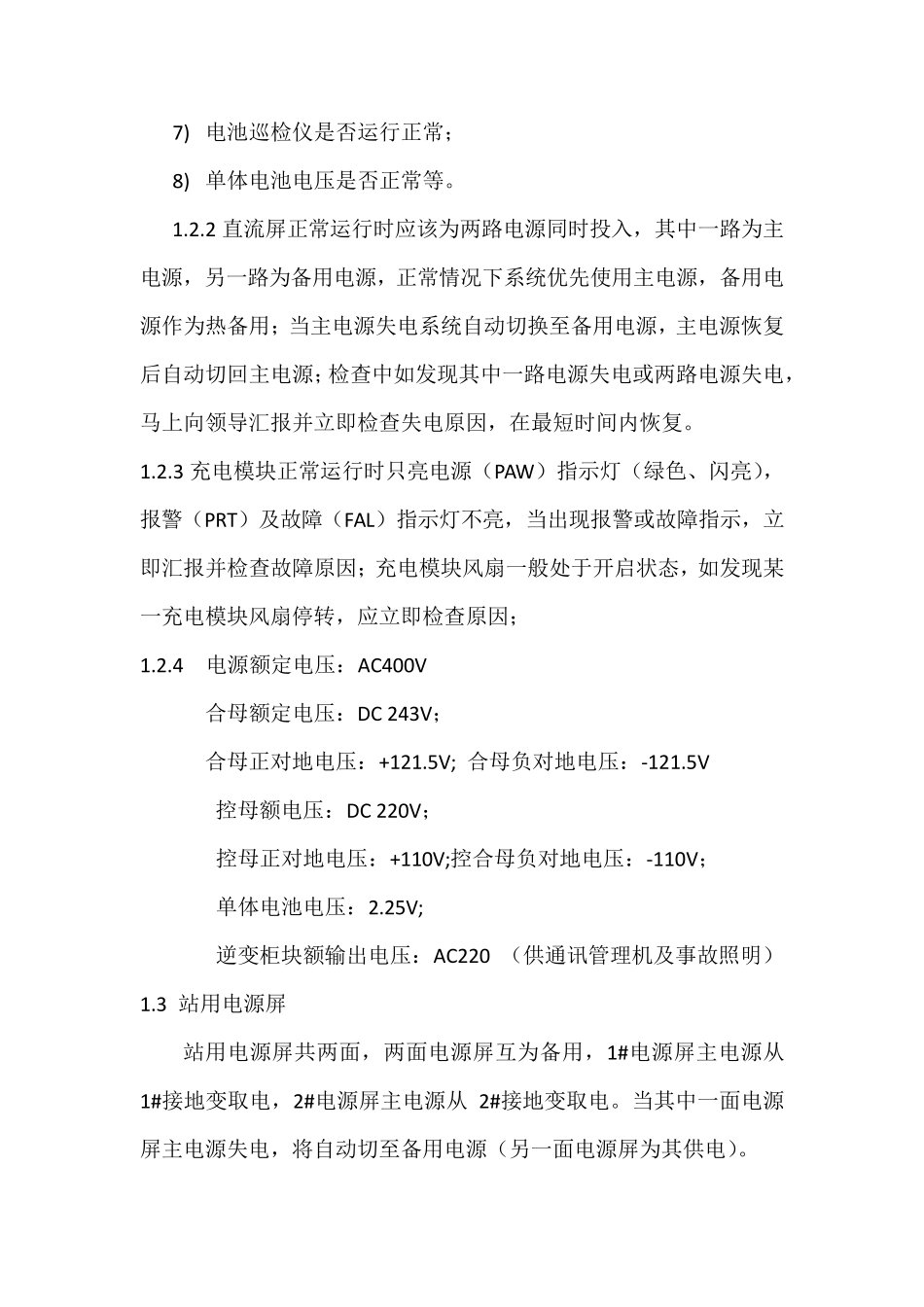

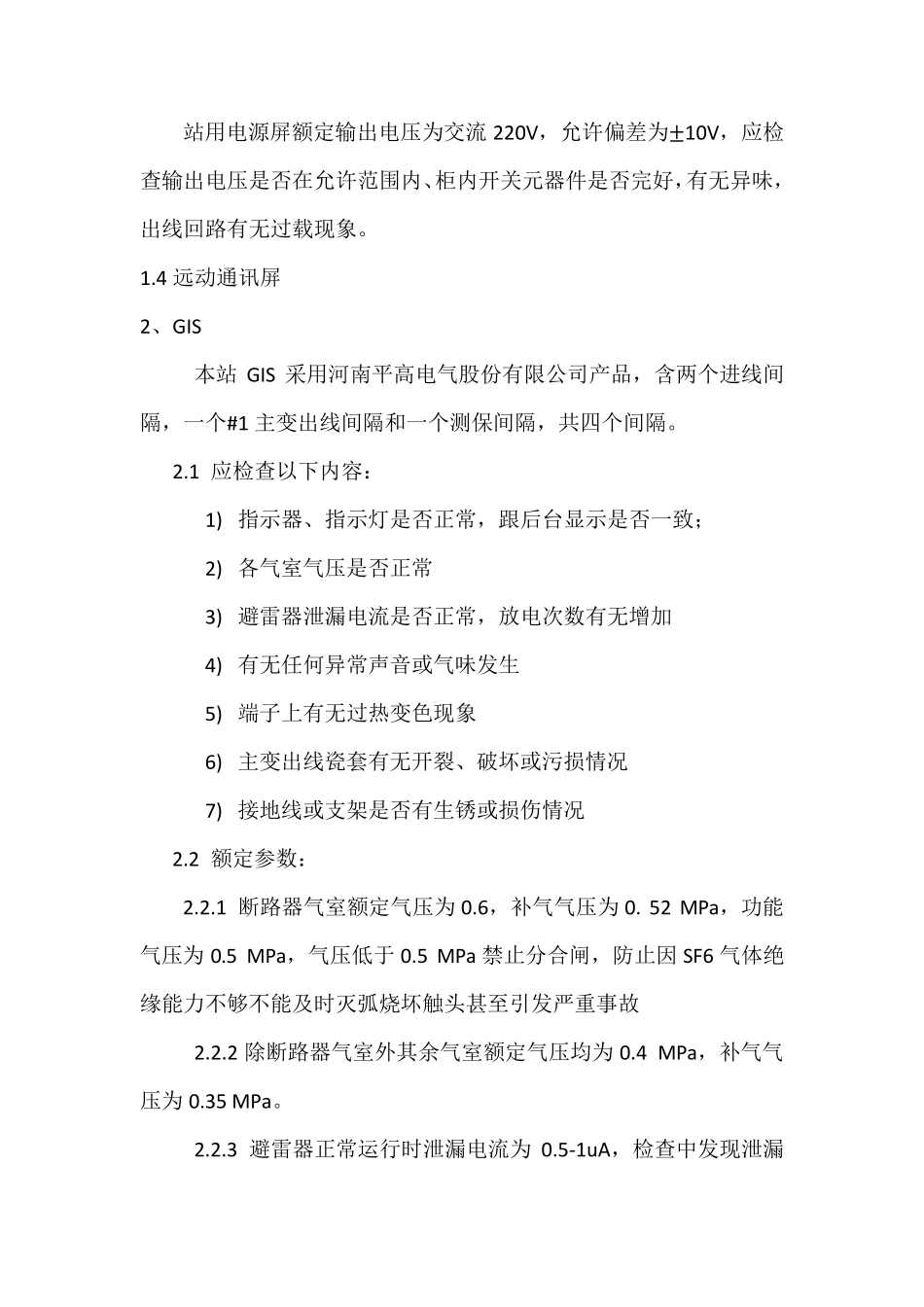

变电站设备巡视检查路线及检查内容 一、巡视路线 主控室（保护装置、直流屏、远动通讯屏、站用电源屏、风机控制箱）、GIS 、35KV 气体绝缘开关柜、控制电缆夹层、接地变、0 米电缆夹层、主变、终端塔 二、巡视内容 1、主控室 1.1 保护装置：检查各保护、测控装置、通讯管理机、交换机等设备是否上电，指示灯是否正常，保护压板是否按要求投退，柜后有无杂物及异味； 1.2 直流屏： 直流屏用于为保护、测控装置提供工作电源、作为高压继电保护系统的控制电源及合闸电源。直流电源在高压配电系统中起着至关重要的作用，一旦没有直流电源，整个继电保护系统将陷入瘫痪状态，高压配电系统必须停止运行。 1.2.1 直流屏应检查以下内容： 1) 整流模块运行是否正常； 2) 各出线开关指示灯显示是否正常； 3) 监控主机有无报警； 4) 合母、控母电压是否正常； 5) 绝缘监测仪有无接地报警； 6) 逆变模块输出电压是否正常； 7) 电池巡检仪是否运行正常； 8) 单体电池电压是否正常等。 1.2.2 直流屏正常运行时应该为两路电源同时投入，其中一路为主电源，另一路为备用电源，正常情况下系统优先使用主电源，备用电源作为热备用；当主电源失电系统自动切换至备用电源，主电源恢复后自动切回主电源；检查中如发现其中一路电源失电或两路电源失电，马上向领导汇报并立即检查失电原因，在最短时间内恢复。 1.2.3 充电模块正常运行时只亮电源（PAW ）指示灯（绿色、闪亮），报警（PRT）及故障（FAL）指示灯不亮，当出现报警或故障指示，立即汇报并检查故障原因；充电模块风扇一般处于开启状态，如发现某一充电模块风扇停转，应立即检查原因； 1.2.4 电源额定电压：AC400V 合母额定电压：DC 243V； 合母正对地电压：+121.5V; 合母负对地电压：-121.5V 控母额电压：DC 220V； 控母正对地电压：+110V;控合母负对地电压：-110V； 单体电池电压：2.25V; 逆变柜块额输出电压：AC220 （供通讯管理机及事故照明） 1.3 站用电源屏 站用电源屏共两面，两面电源屏互为备用，1#电源屏主电源从1#接地变取电，2#电源屏主电源从 2#接地变取电。当其中一面电源屏主电源失电，将自动切至备用电源（另一面电源屏为其供电）。 站用电源屏额定输出电压为交流220V，允许偏差为±10V，应检查输出电压是否在允许范围内、柜内开关元器件是否完好，有无异味，出线回路有无过载现象。 1.4 远动通讯屏 2、GIS 本站GIS 采用河南平高电气股...
