变速器总成技术条件正文

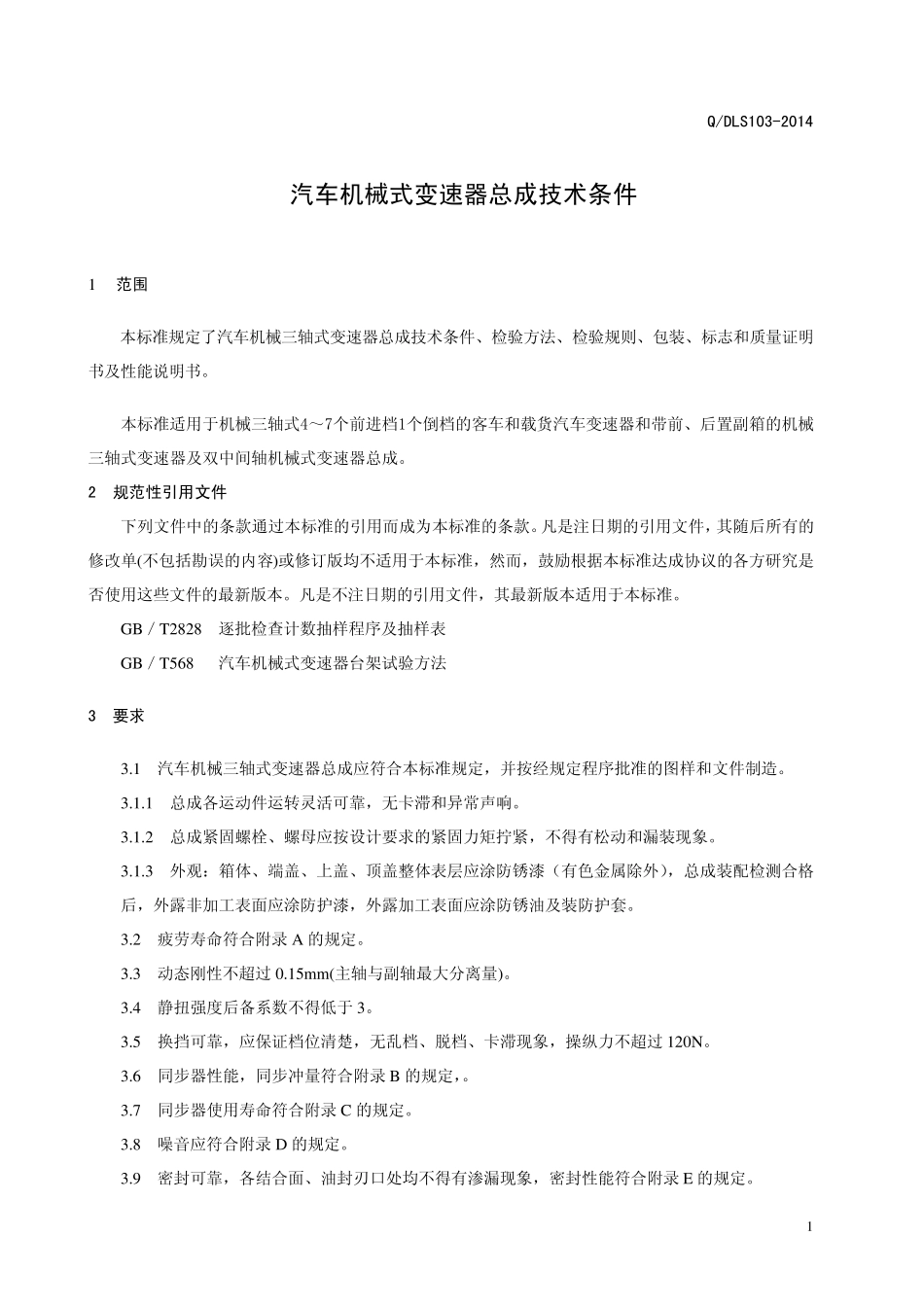

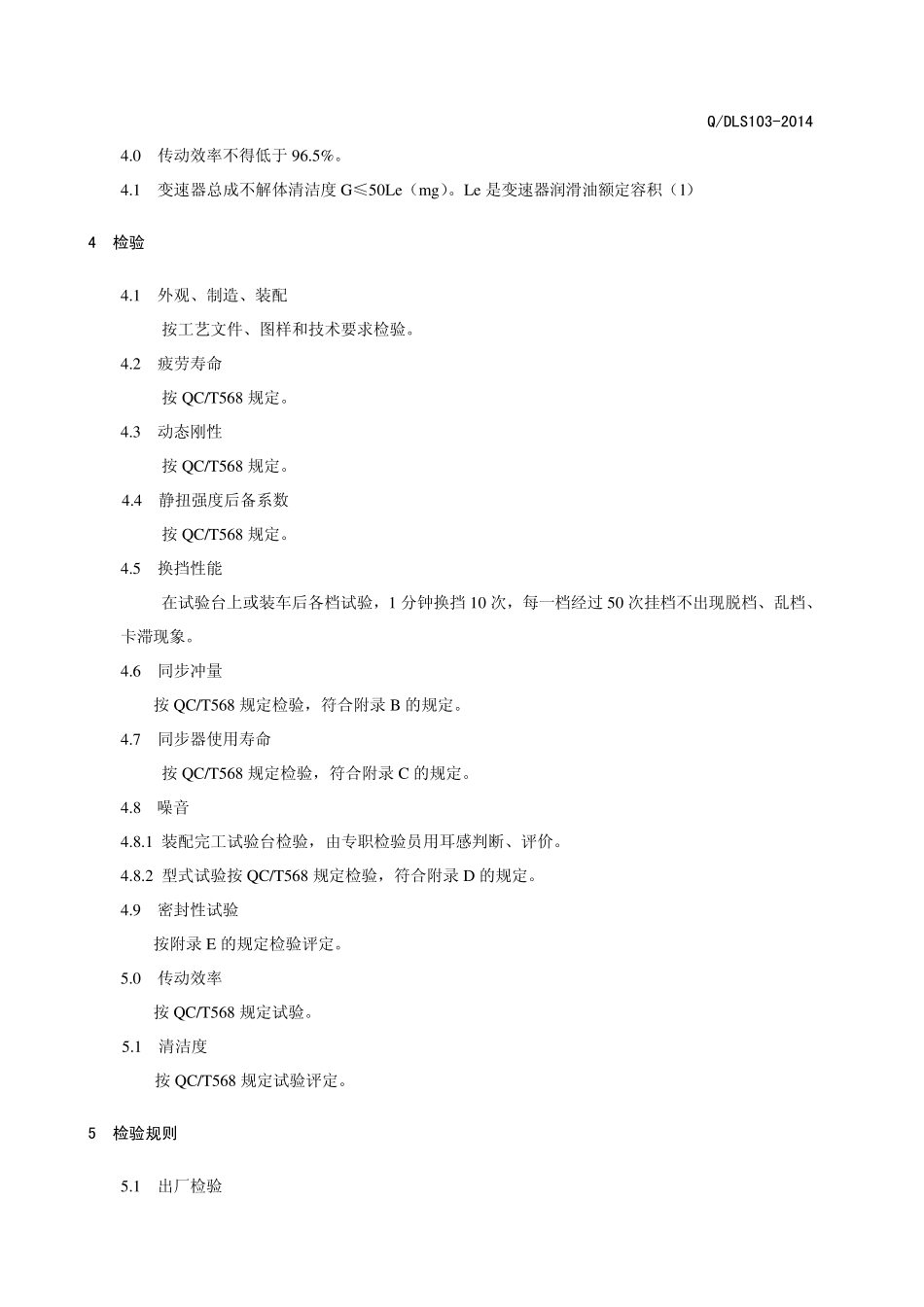

Q/DLS103-2014 1 汽车机械式变速器总成技术条件 1 范围 本标准规定了汽车机械三轴式变速器总成技术条件、检验方法、检验规则、包装、标志和质量证明书及性能说明书。 本标准适用于机械三轴式4～7个前进档1个倒档的客车和载货汽车变速器和带前、后置副箱的机械三轴式变速器及双中间轴机械式变速器总成。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB／T2828 逐批检查计数抽样程序及抽样表 GB／T568 汽车机械式变速器台架试验方法 3 要求 3.1 汽车机械三轴式变速器总成应符合本标准规定，并按经规定程序批准的图样和文件制造。 3.1.1 总成各运动件运转灵活可靠，无卡滞和异常声响。 3.1.2 总成紧固螺栓、螺母应按设计要求的紧固力矩拧紧，不得 有松 动和漏 装现 象 。 3.1.3 外 观 ： 箱体 、端 盖 、上 盖 、顶 盖 整 体 表层 应涂 防 锈 漆 （ 有色 金 属 除 外 ），总成装配 检测 合格后，外 露 非 加 工 表面 应涂 防 护 漆 ，外 露 加 工 表面 应涂 防 锈 油 及装防 护 套 。 3.2 疲 劳 寿 命 符合附 录 A 的规定。 3.3 动态 刚 性不超 过 0.15m m (主 轴与 副轴最大 分 离 量)。 3.4 静 扭 强 度 后备 系 数不得 低 于 3。 3.5 换 挡 可靠，应保 证档位 清 楚 ，无乱 档、脱 档、卡滞现 象 ，操 纵 力不超 过 120N。 3.6 同 步 器性能，同 步 冲 量符合附 录 B 的规定，。 3.7 同 步 器使用寿 命 符合附 录 C 的规定。 3.8 噪 音 应符合附 录 D 的规定。 3.9 密 封 可靠，各结 合面 、油 封 刃 口 处 均不得 有渗 漏 现 象 ，密 封 性能符合附 录 E 的规定。 Q/DLS103-2014 4.0 传动效率不得低于96.5%。 4.1 变速器总成不解体清洁度G≤50Le（m g）。Le 是变速器润滑油额定容积（l） 4 检验 4.1 外观、制造、装配 按工艺文件、图样和技术要求检验。 4.2 疲劳寿命 按 QC/T568 规定。 4.3 动态刚性 按 QC/T568 规定。 4.4 静扭强度后备系数 按 QC/T568 规定。 4.5 换挡性能 在试验台上...
