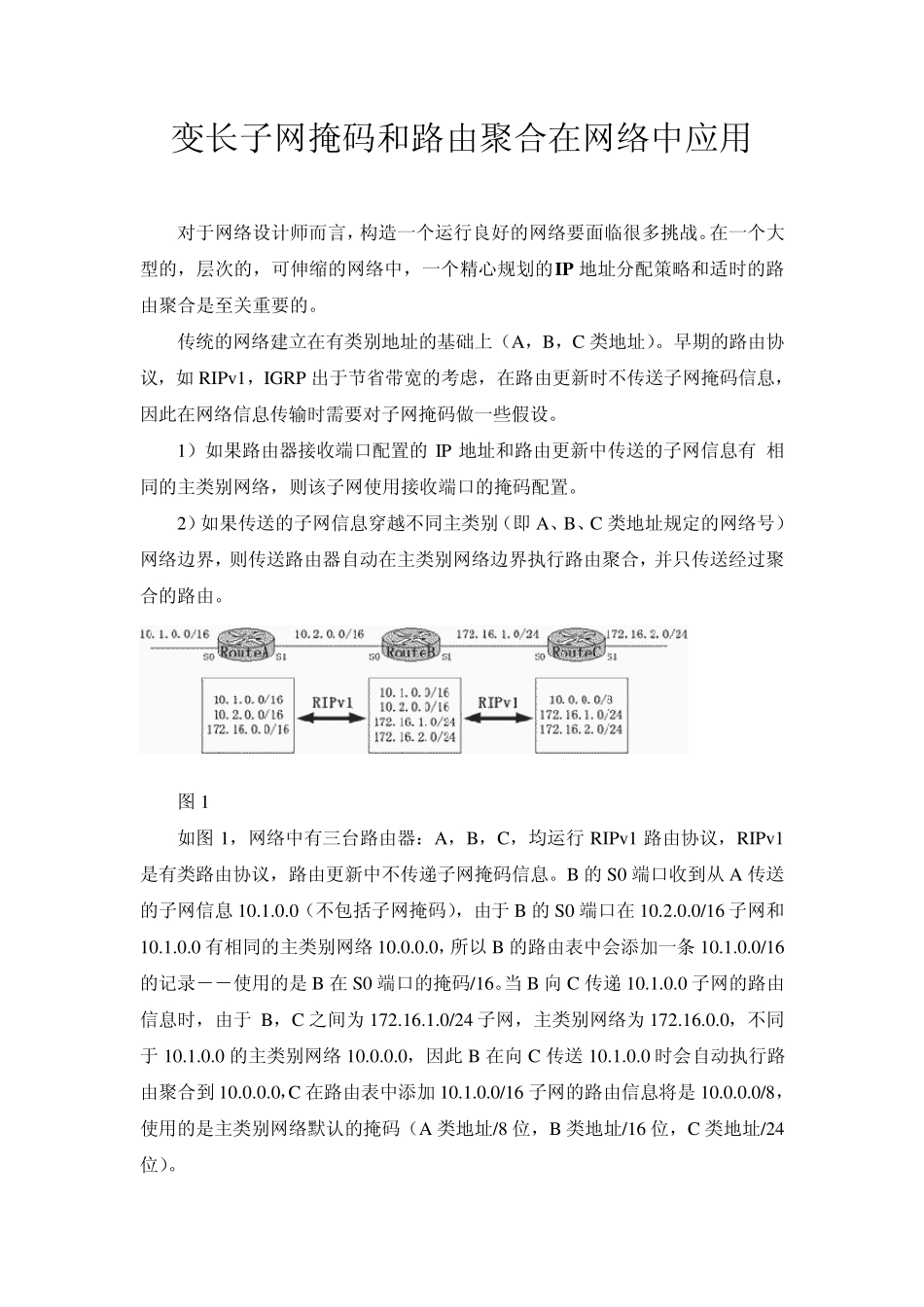

变长子网掩码和路由聚合在网络中应用 对于网络设计师而言,构造一个运行良好的网络要面临很多挑战。在一个大型的,层次的,可伸缩的网络中,一个精心规划的IP 地址分配策略和适时的路由聚合是至关重要的。 传统的网络建立在有类别地址的基础上(A,B,C 类地址)。早期的路由协议,如RIPv1,IGRP 出于节省带宽的考虑,在路由更新时不传送子网掩码信息,因此在网络信息传输时需要对子网掩码做一些假设。 1)如果路由器接收端口配置的IP 地址和路由更新中传送的子网信息有 相同的主类别网络,则该子网使用接收端口的掩码配置。 2)如果传送的子网信息穿越不同主类别(即A、B、C 类地址规定的网络号)网络边界,则传送路由器自动在主类别网络边界执行路由聚合,并只传送经过聚合的路由。 图 1 如图 1,网络中有三台路由器:A,B,C,均运行RIPv1 路由协议,RIPv1是有类路由协议,路由更新中不传递子网掩码信息。B 的S0 端口收到从 A 传送的子网信息10.1.0.0(不包括子网掩码),由于B 的S0 端口在10.2.0.0/16 子网和10.1.0.0 有相同的主类别网络10.0.0.0,所以 B 的路由表中会添加一条 10.1.0.0/16的记录--使用的是B 在S0 端口的掩码/16。当 B 向 C 传递 10.1.0.0 子网的路由信息时,由于 B,C 之间为 172.16.1.0/24 子网,主类别网络为 172.16.0.0,不同于10.1.0.0 的主类别网络10.0.0.0,因此B 在向 C 传送10.1.0.0 时会自动执行路由聚合到 10.0.0.0,C 在路由表中添加 10.1.0.0/16 子网的路由信息将是10.0.0.0/8,使用的是主类别网络默认的掩码(A 类地址/8 位,B 类地址/16 位,C 类地址/24位)。 图2 如图2,路由器B 的S0 端口在10.2.0.0/24 子网,即/24 位掩码,由于从A传递的10.1.0.0 子网要使用接收端口的掩码配置,因此也会使用 /24 位掩码,从而产生了一条错误的路由记录,这将导致某些经过B 去往10.1.0.0/16 的流量将无法到达。为了避免上述情况,必须约定,同主类别网络的子网必须使用相同的掩码。新约定又带来了新问题,即同主网络下地址无法有效的分配。 图3 如图3,假如某局域网上使用了27 位的掩码,则每个子网可以支持 30 台主机(2^5-2=30);而对于WAN 连接而言,每个连接只需要2 个地址,理想的方案是使用30 位掩码(2^2-2=2),然而同主类别网络相同掩码的约束,WAN 之间也必须使用27 位掩码,这样就浪费 28 个地址。 另外一个是不连续地址的问题。...
