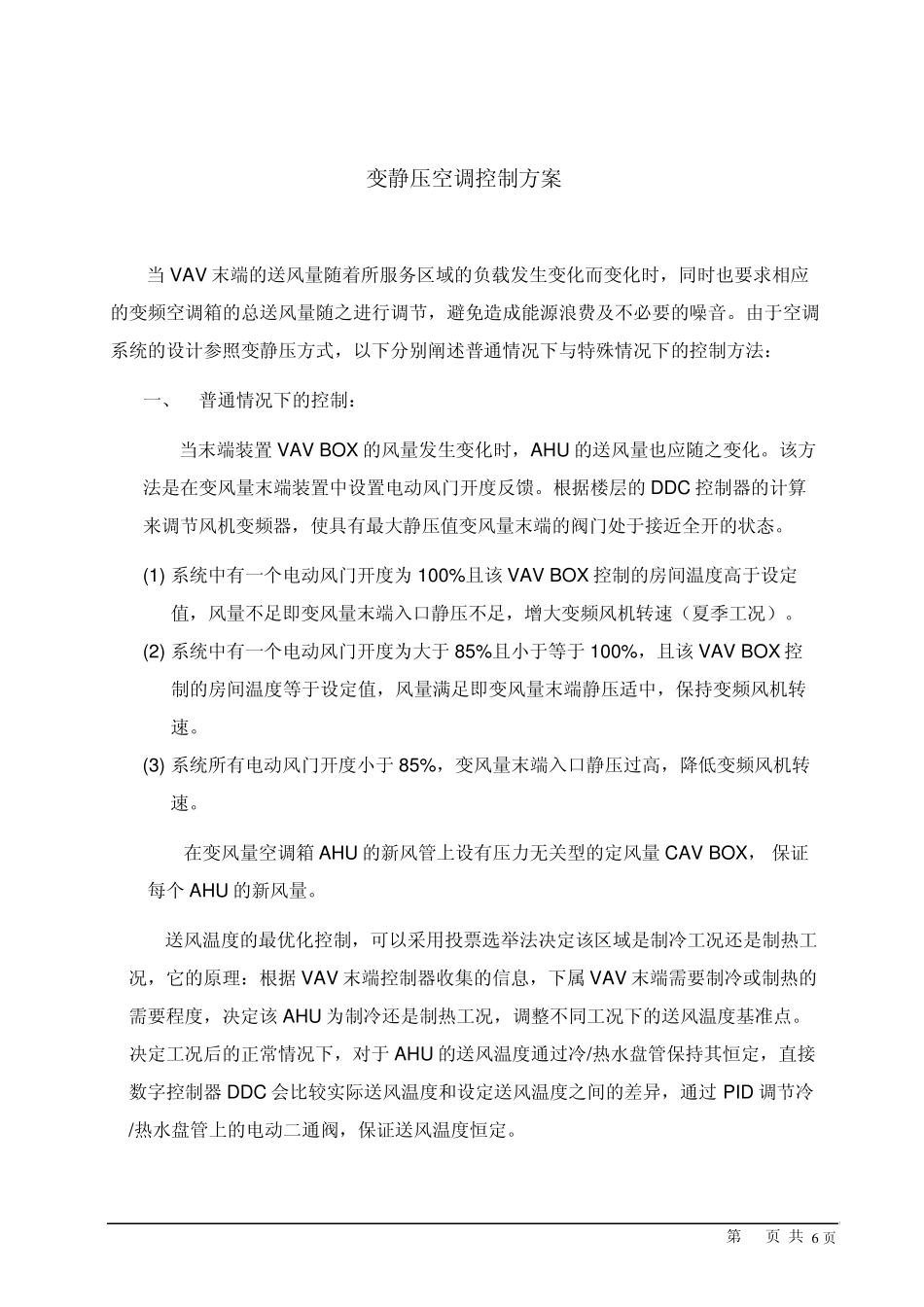

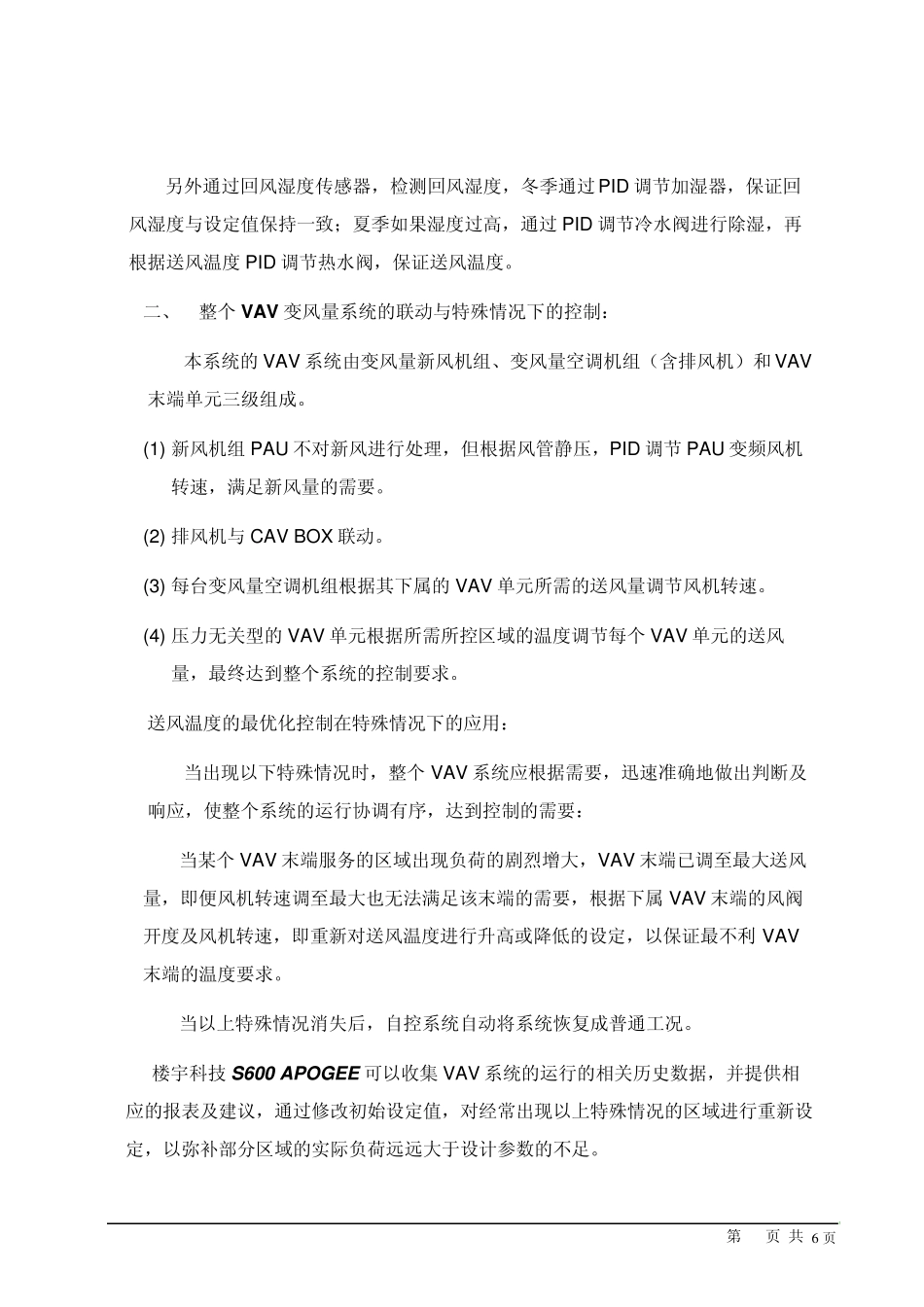

第 1 页 共 6 页 变静压空调控制方案 当VAV 末端的送风量随着所服务区域的负载发生变化而变化时,同时也要求相应的变频空调箱的总送风量随之进行调节,避免造成能源浪费及不必要的噪音。由于空调系统的设计参照变静压方式,以下分别阐述普通情况下与特殊情况下的控制方法: 一、 普通情况下的控制: 当末端装置 VAV BOX 的风量发生变化时,AHU 的送风量也应随之变化。该方法是在变风量末端装置中设置电动风门开度反馈。根据楼层的DDC 控制器的计算来调节风机变频器,使具有最大静压值变风量末端的阀门处于接近全开的状态。 (1) 系统中有一个电动风门开度为 100%且该 VAV BOX 控制的房间温度高于设定值,风量不足即变风量末端入口静压不足,增大变频风机转速(夏季工况)。 (2) 系统中有一个电动风门开度为大于85%且小于等于100%,且该 VAV BOX控制的房间温度等于设定值,风量满足即变风量末端静压适中,保持变频风机转速。 (3) 系统所有电动风门开度小于85%,变风量末端入口静压过高,降低变频风机转速。 在变风量空调箱AHU 的新风管上设有压力无关型的定风量CAV BOX, 保证每个 AHU 的新风量。 送风温度的最优化控制,可以采用投票选举法决定该区域是制冷工况还是制热工况,它的原理:根据 VAV 末端控制器收集的信息,下属 VAV 末端需要制冷或制热的需要程度,决定该 AHU 为制冷还是制热工况,调整不同工况下的送风温度基准点。决定工况后的正常情况下,对于AHU 的送风温度通过冷/热水盘管保持其恒定,直接数字控制器 DDC 会比较实际送风温度和设定送风温度之间的差异,通过 PID 调节冷/热水盘管上的电动二通阀,保证送风温度恒定。 第 2 页 共 6 页 另外通过回风湿度传感器,检测回风湿度,冬季通过PID 调节加湿器,保证回风湿度与设定值保持一致;夏季如果湿度过高,通过PID 调节冷水阀进行除湿,再根据送风温度PID 调节热水阀,保证送风温度。 二、 整个 VAV 变风量系统的联动与特殊情况下的控制: 本系统的 VAV 系统由变风量新风机组、变风量空调机组(含排风机)和 VAV末端单元三级组成。 (1) 新风机组 PAU 不对新风进行处理,但根据风管静压,PID 调节PAU 变频风机转速,满足新风量的需要。 (2) 排风机与CAV BOX 联动。 (3) 每台变风量空调机组根据其下属的 VAV 单元所需的送风量调节风机转速。 (4) 压力无关型的 VAV 单元根据所需所控区域的温度调节每...
