变频空调控制原理VIP专享

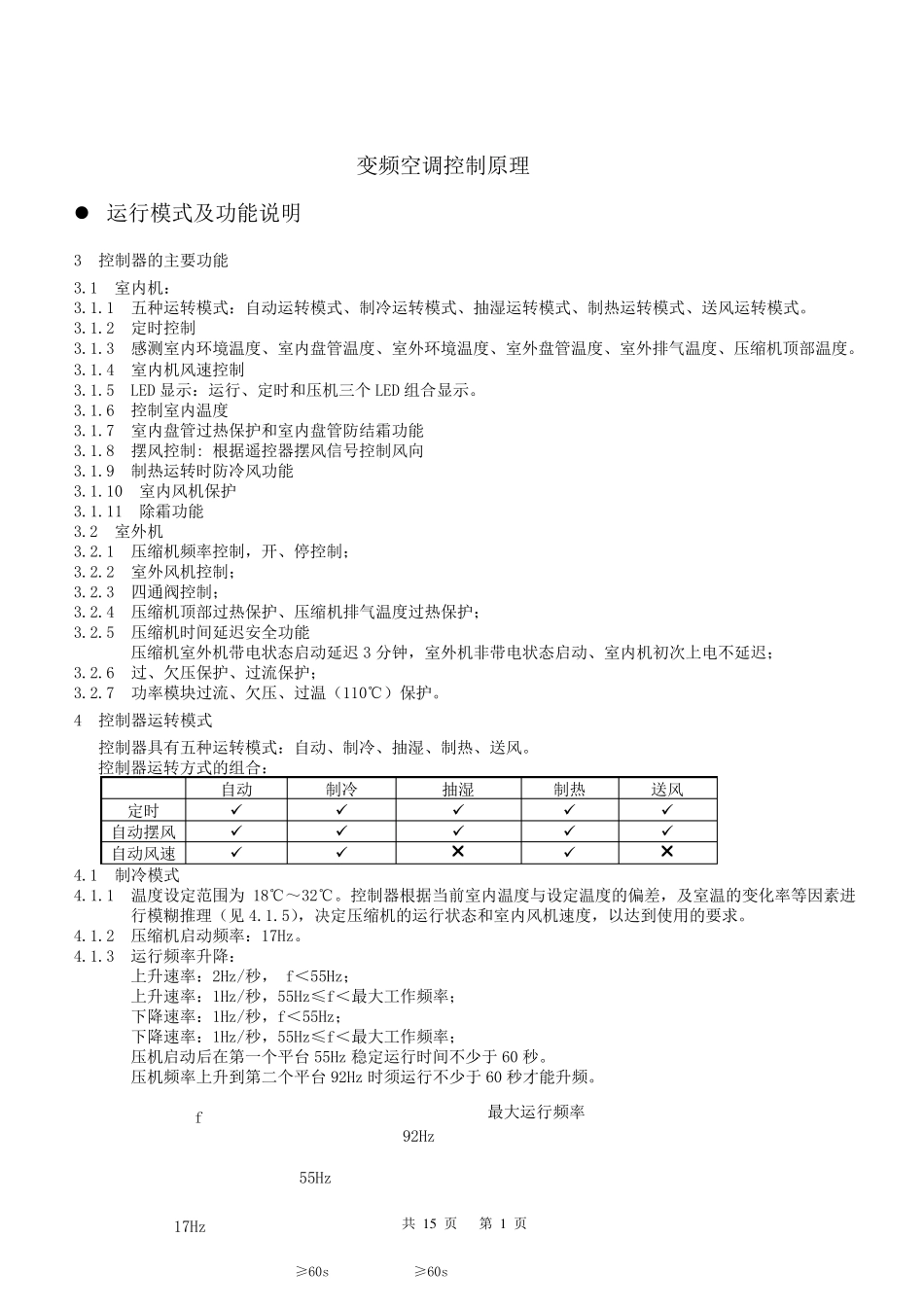

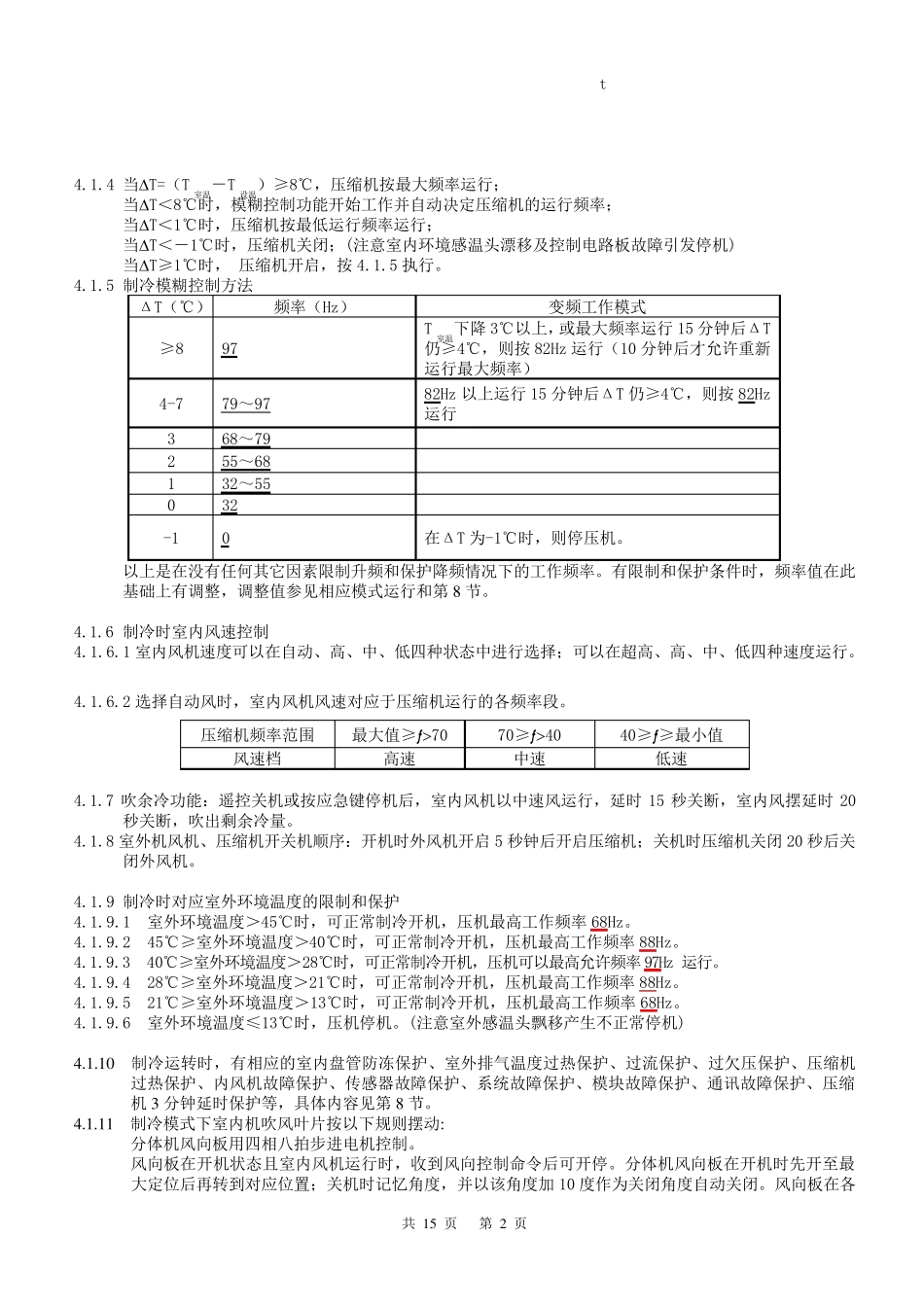

共 1 5 页 第 1 页 变频空调控制原理  运行模式及功能说明 3 控制器的主要功能 3.1 室内机： 3.1.1 五种运转模式：自动运转模式、制冷运转模式、抽湿运转模式、制热运转模式、送风运转模式。 3.1.2 定时控制 3.1.3 感测室内环境温度、室内盘管温度、室外环境温度、室外盘管温度、室外排气温度、压缩机顶部温度。 3.1.4 室内机风速控制 3.1.5 LED 显示：运行、定时和压机三个LED 组合显示。 3.1.6 控制室内温度 3.1.7 室内盘管过热保护和室内盘管防结霜功能 3.1.8 摆风控制: 根据遥控器摆风信号控制风向 3.1.9 制热运转时防冷风功能 3.1.10 室内风机保护 3.1.11 除霜功能 3.2 室外机 3.2.1 压缩机频率控制，开、停控制； 3.2.2 室外风机控制； 3.2.3 四通阀控制； 3.2.4 压缩机顶部过热保护、压缩机排气温度过热保护； 3.2.5 压缩机时间延迟安全功能 压缩机室外机带电状态启动延迟3 分钟，室外机非带电状态启动、室内机初次上电不延迟； 3.2.6 过、欠压保护、过流保护； 3.2.7 功率模块过流、欠压、过温（110℃）保护。 4 控制器运转模式 控制器具有五种运转模式：自动、制冷、抽湿、制热、送风。 控制器运转方式的组合： 自动 制冷 抽湿 制热 送风 定时 ✓ ✓ ✓ ✓ ✓ 自动摆风 ✓ ✓ ✓ ✓ ✓ 自动风速 ✓ ✓  ✓  4.1 制冷模式 4.1.1 温度设定范围为 18℃～32℃。控制器根据当前室内温度与设定温度的偏差，及室温的变化率等因素进行模糊推理（见4.1.5），决定压缩机的运行状态和室内风机速度，以达到使用的要求。 4.1.2 压缩机启动频率：17Hz。 4.1.3 运行频率升降： 上升速率：2Hz/秒， f＜55Hz； 上升速率：1Hz/秒，55Hz≤f＜最大工作频率； 下降速率：1Hz/秒，f＜55Hz； 下降速率：1Hz/秒，55Hz≤f＜最大工作频率； 压机启动后在第一个平台55Hz 稳定运行时间不少于60 秒。 压机频率上升到第二个平台92Hz 时须运行不少于60 秒才能升频。 f 最大运行频率 ≥ 60s ≥ 60s 55Hz 17Hz 92Hz 共 15 页 第 2 页 t 4.1.4 当T=（T室温－T设温）≥8℃，压缩机按最大频率运行； 当T＜8℃时，模糊控制功能开始工作并自动决定压缩机的运行频率； 当T＜1℃时，压缩机按最低运行频率运行； 当T＜－1℃时，压缩机关闭；(注意室内环境感温头漂移及控制电路板故障引发停机) 当T≥1℃时， 压缩机开启，按4.1.5 ...
