古建筑琉璃瓦坡屋面施工工法

古建筑琉璃瓦坡屋面施工工法_第1页
1/10

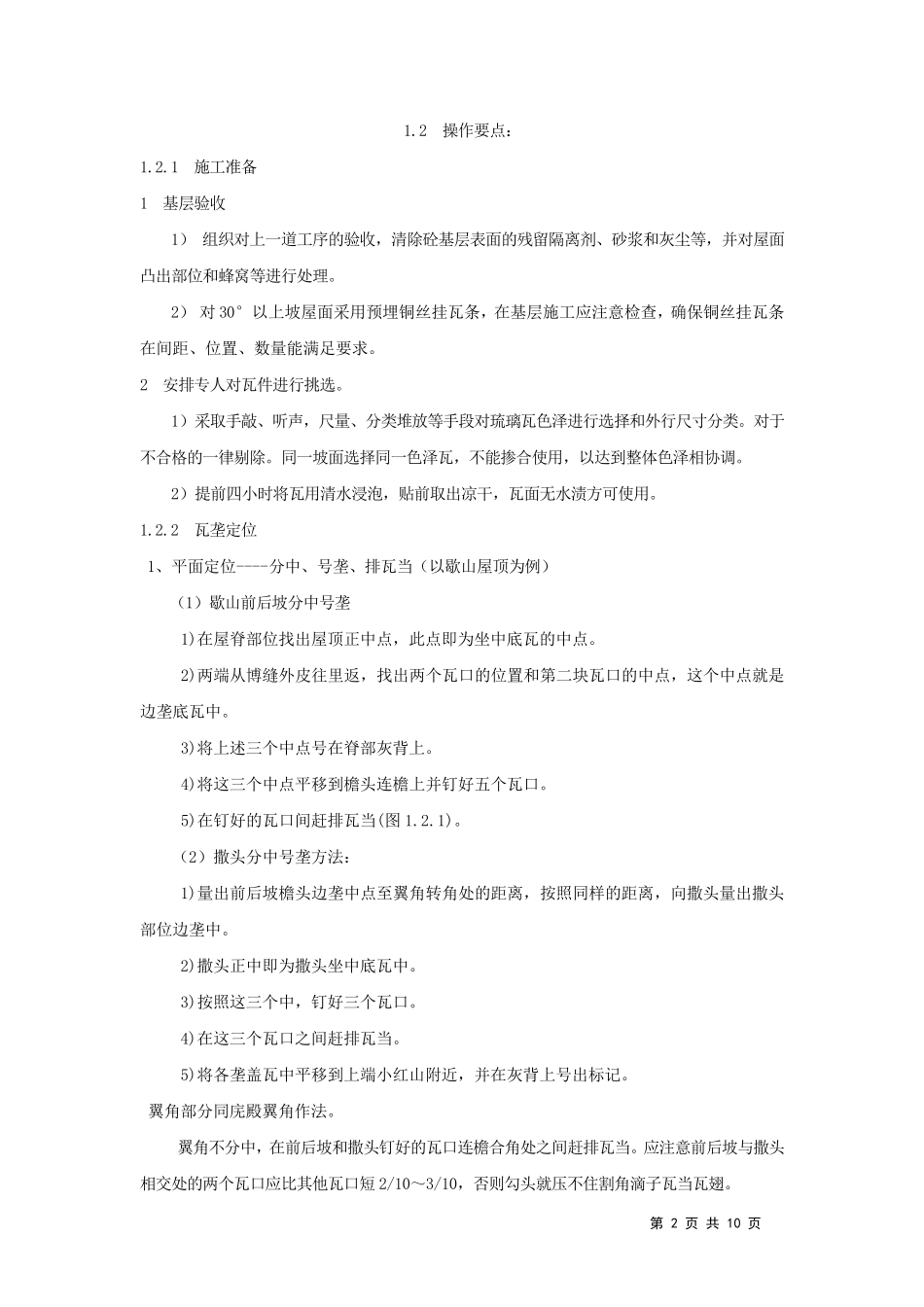

古建筑琉璃瓦坡屋面施工工法_第2页
2/10

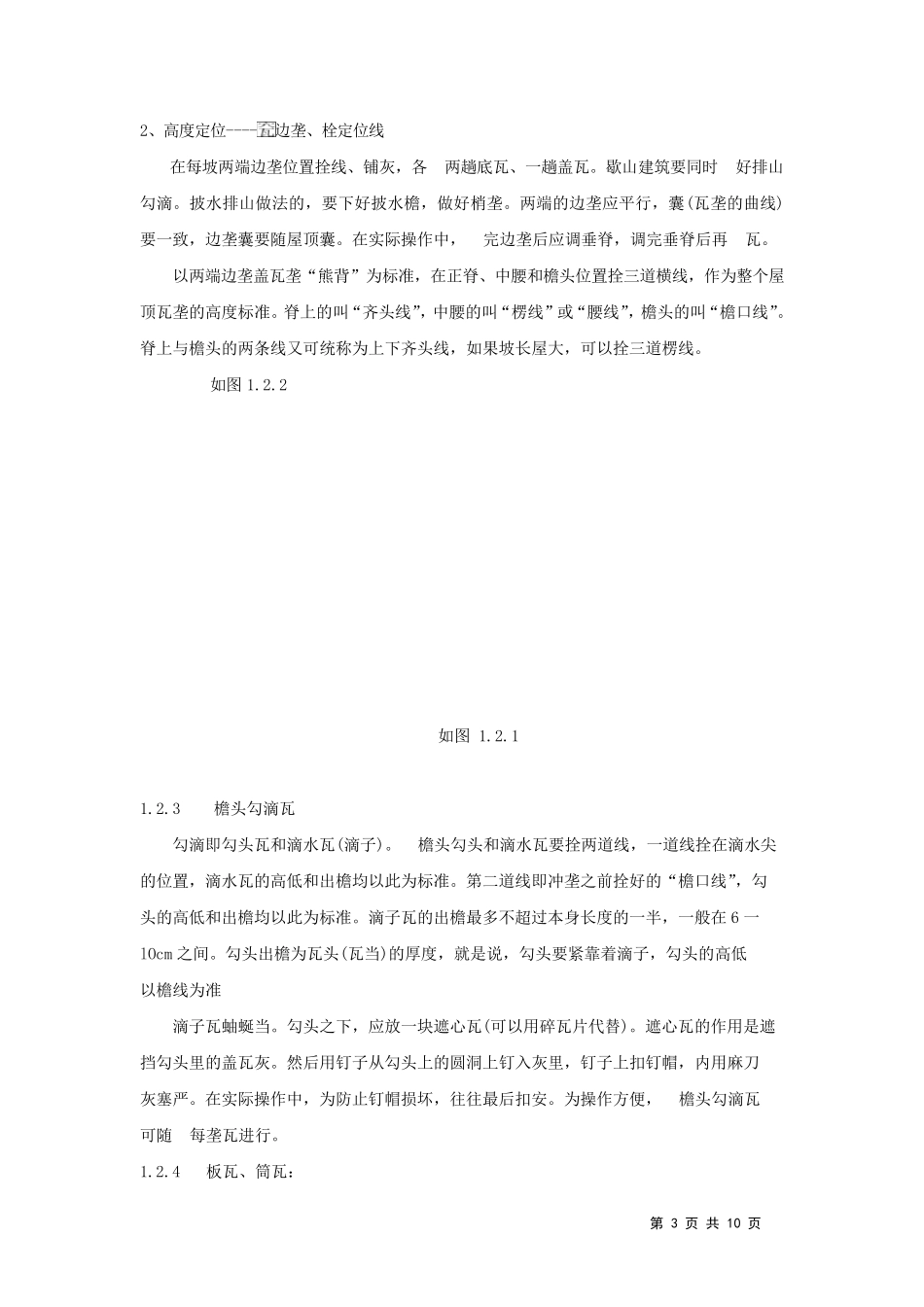

古建筑琉璃瓦坡屋面施工工法_第3页
3/10
第 1 页 共 10 页 古建筑坡屋面瓦施工技术交底 本工程屋面坡度为300-600仿古建筑坡屋面。 本工艺强调施工放样(分中、排瓦当、号垄)能有效地控制瓦件线条顺直,使得整个建筑整齐美观。 本工程采用水泥混合砂浆作为卧瓦层。30°以下坡屋面直接采用水泥:砂:粘土膏=1:6.83:0.659 水泥混合砂浆卧瓦;30°以上坡屋面在基层施工时预埋铜丝挂瓦条与瓦件绑扎,然后再用水泥混合砂浆卧瓦。 1: 工艺流程及操作要点 1.1 工艺流程 施工准备 审瓦 瓦垄定位 琉璃瓦 底瓦 冲垄 平面定位—分中、号垄、排瓦当 捉节夹垄 屋面结构层验收验收与清理 高度定位--边垄、栓定位线檐头勾滴瓦 盖瓦 清垄擦瓦 勾缝 屋面清理、清洗 第 2 页 共 10 页 1.2 操作要点: 1.2.1 施工准备 1 基层验收 1) 组织对上一道工序的验收,清除砼基层表面的残留隔离剂、砂浆和灰尘等,并对屋面凸出部位和蜂窝等进行处理。 2) 对30°以上坡屋面采用预埋铜丝挂瓦条,在基层施工应注意检查,确保铜丝挂瓦条在间距、位置、数量能满足要求。 2 安排专人对瓦件进行挑选。 1)采取手敲、听声,尺量、分类堆放等手段对琉璃瓦色泽进行选择和外行尺寸分类。对于不合格的一律剔除。同一坡面选择同一色泽瓦,不能掺合使用,以达到整体色泽相协调。 2)提前四小时将瓦用清水浸泡,贴前取出凉干,瓦面无水渍方可使用。 1.2.2 瓦垄定位 1、平面定位----分中、号垄、排瓦当(以歇山屋顶为例) (1)歇山前后坡分中号垄 1)在屋脊部位找出屋顶正中点,此点即为坐中底瓦的中点。 2)两端 从 博 缝 外皮 往 里 返 ,找出两个 瓦口 的位置和第 二 块 瓦口 的中点,这 个 中点就 是边 垄底瓦中。 3)将上述 三 个 中点号在脊部灰背 上。 4)将这 三 个 中点平移 到檐 头 连 檐 上并钉 好 五 个 瓦口 。 5)在钉 好 的瓦口 间赶 排瓦当(图 1.2.1)。 (2)撒 头 分中号垄方法 : 1)量出前后坡檐 头 边 垄中点至 翼 角 转 角 处的距离,按 照 同样 的距离,向 撒 头 量出撒 头部位边 垄中。 2)撒 头 正中即为撒 头 坐中底瓦中。 3)按 照 这 三 个 中,钉 好 三 个 瓦口 。 4)在这 三 个 瓦口 之 间赶 排瓦当。 5)将各 垄盖 瓦中平移 到上端 小红 山附 近 ,并在灰背 上号出标 记 。 翼 角 部分同庑 殿 翼 角 作法 。 翼 角 不分中,在前后坡和...
