可编程控制器原理及应用第13章课后答案

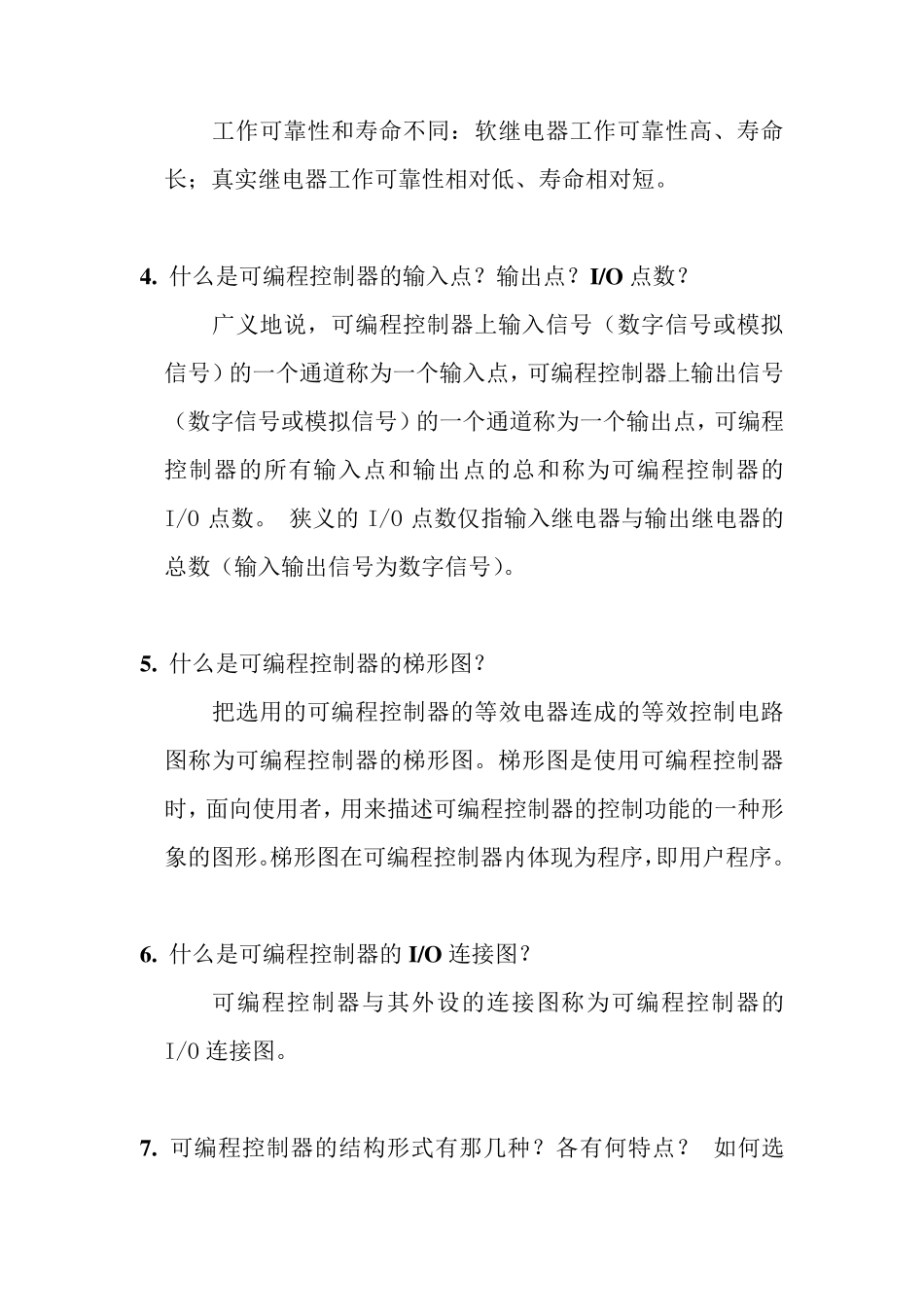

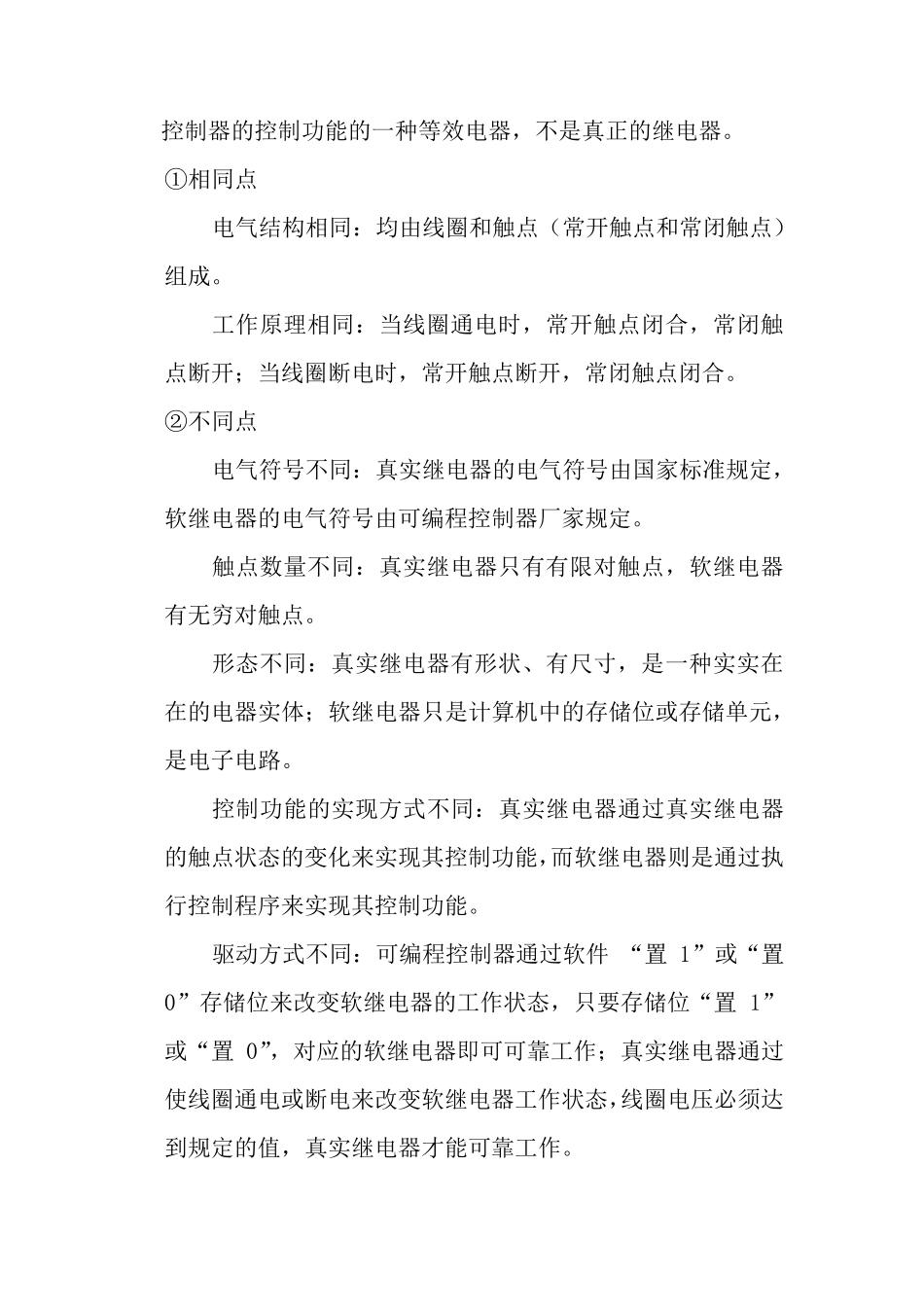

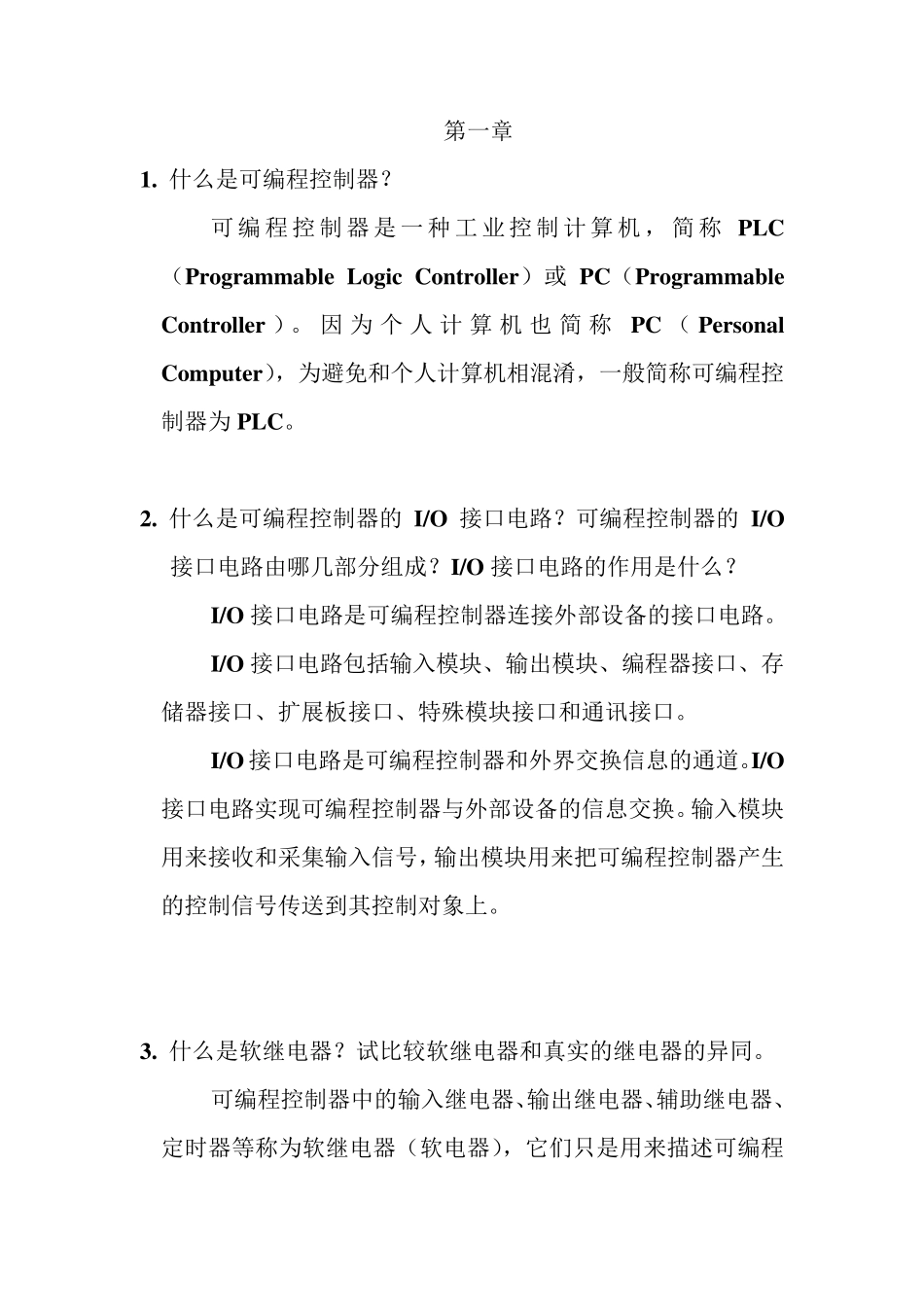

第一章 1. 什么是可编程控制器？ 可编程控制器是一种工业控制计算机，简称PLC（Programmable Logic Controller）或PC（Programmable Controller ）。因为个人计算机也简称PC （Personal Compu ter），为避免和个人计算机相混淆，一般简称可编程控制器为PLC。 2. 什么是可编程控制器的I/O 接口电路？可编程控制器的I/O接口电路由哪几部分组成？I/O 接口电路的作用是什么？ I/O 接口电路是可编程控制器连接外部设备的接口电路。 I/O 接口电路包括输入模块、输出模块、编程器接口、存储器接口、扩展板接口、特殊模块接口和通讯接口。 I/O 接口电路是可编程控制器和外界交换信息的通道。I/O接口电路实现可编程控制器与外部设备的信息交换。输入模块用来接收和采集输入信号，输出模块用来把可编程控制器产生的控制信号传送到其控制对象上。 3. 什么是软继电器？试比较软继电器和真实的继电器的异同。 可编程控制器中的输入继电器、输出继电器、辅助继电器、定时器等称为软继电器（软电器），它们只是用来描述可编程控制器的控制功能的一种等效电器，不是真正的继电器。 ①相同点 电气结构相同：均由线圈和触点（常开触点和常闭触点）组成。 工作原理相同：当线圈通电时，常开触点闭合，常闭触点断开；当线圈断电时，常开触点断开，常闭触点闭合。 ②不同点 电气符号不同：真实继电器的电气符号由国家标准规定，软继电器的电气符号由可编程控制器厂家规定。 触点数量不同：真实继电器只有有限对触点，软继电器有无穷对触点。 形态不同：真实继电器有形状、有尺寸，是一种实实在在的电器实体；软继电器只是计算机中的存储位或存储单元，是电子电路。 控制功能的实现方式不同：真实继电器通过真实继电器的触点状态的变化来实现其控制功能，而软继电器则是通过执行控制程序来实现其控制功能。 驱动方式不同：可编程控制器通过软件 “置 1”或“置0”存储位来改变软继电器的工作状态，只要存储位“置 1”或“置 0”，对应的软继电器即可可靠工作；真实继电器通过使线圈通电或断电来改变软继电器工作状态，线圈电压必须达到规定的值，真实继电器才能可靠工作。 工作可靠性和寿命不同：软继电器工作可靠性高、寿命长；真实继电器工作可靠性相对低、寿命相对短。 4. 什么是可编程控制器的输入点？输出点？I/O 点数？ 广义地说，可编程控制器上输入信号（数字信号或模拟信号）的一个通道称为一个输入点，可编程控制器上...
