可编程控制器复习题

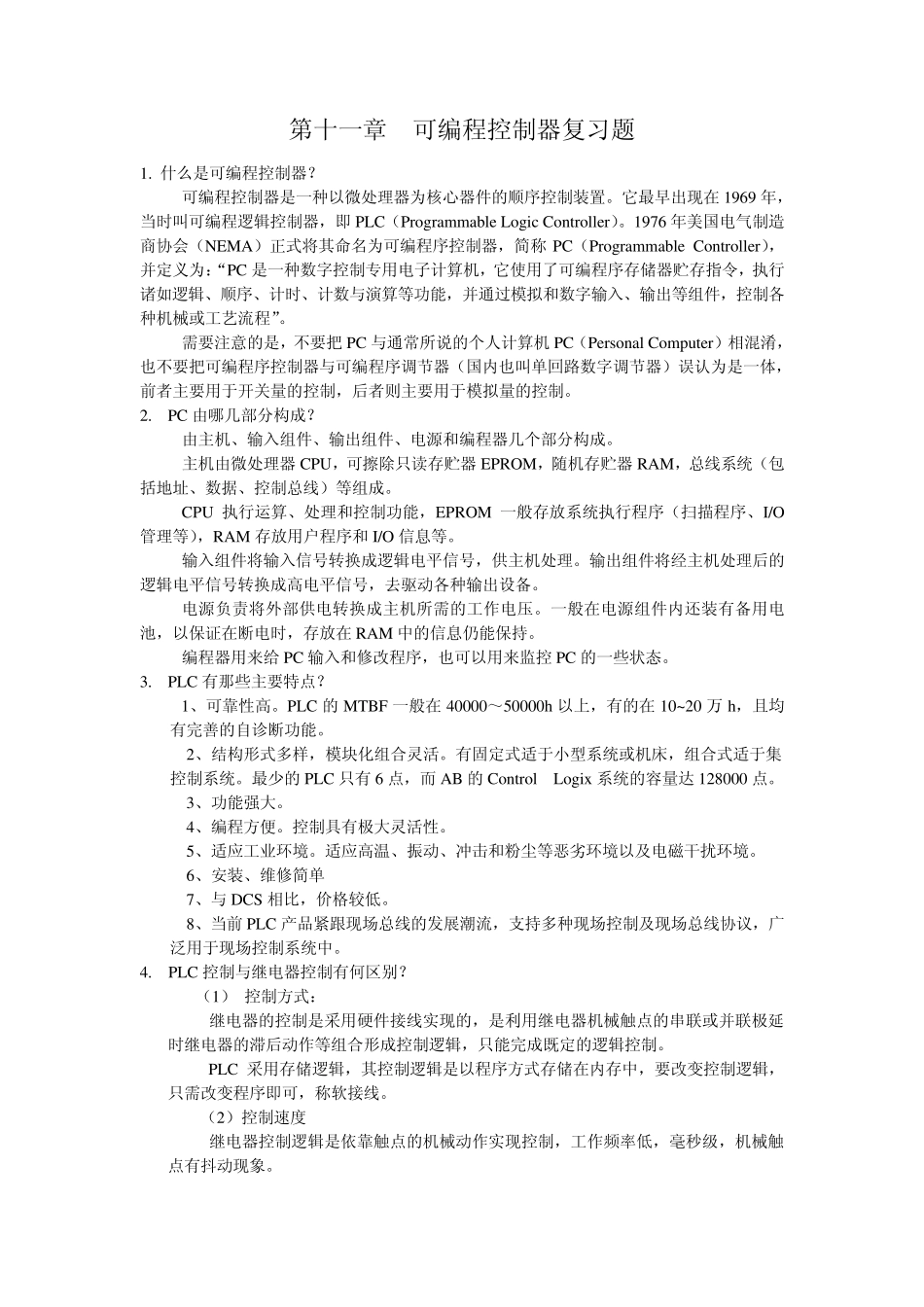

第十一章 可编程控制器复习题 1. 什么是可编程控制器？ 可编程控制器是一种以微处理器为核心器件的顺序控制装置。它最早出现在1969 年，当时叫可编程逻辑控制器，即PLC（Programmable Logic Controller）。1976 年美国电气制造商协会（NEMA）正式将其命名为可编程序控制器，简称PC（Programmable Controller），并定义为：“PC 是一种数字控制专用电子计算机，它使用了可编程序存储器贮存指令，执行诸如逻辑、顺序、计时、计数与演算等功能，并通过模拟和数字输入、输出等组件，控制各种机械或工艺流程”。 需要注意的是，不要把 PC 与通常所说的个人计算机 PC（Personal Computer）相混淆，也不要把可编程序控制器与可编程序调节器（国内也叫单回路数字调节器）误认为是一体，前者主要用于开关量的控制，后者则主要用于模拟量的控制。 2. PC 由哪几部分构成？ 由主机、输入组件、输出组件、电源和编程器几个部分构成。 主机由微处理器CPU，可擦除只读存贮器EPROM，随机存贮器RAM，总线系统（包括地址、数据、控制总线）等组成。 CPU 执行运算、处理和控制功能，EPROM 一般存放系统执行程序（扫描程序、I/O管理等），RAM 存放用户程序和 I/O 信息等。 输入组件将输入信号转换成逻辑电平信号，供主机处理。输出组件将经主机处理后的逻辑电平信号转换成高电平信号，去驱动各种输出设备。 电源负责将外部供电转换成主机所需的工作电压。一般在电源组件内还装有备用电池，以保证在断电时，存放在RAM 中的信息仍能保持。 编程器用来给 PC 输入和修改程序，也可以用来监控PC 的一些状态。 3. PLC 有那些主要特点？ 1、可靠性高。PLC 的MTBF 一般在40000～50000h 以上，有的在10~20 万 h，且均有完善的自诊断功能。 2、结构形式多样，模块化组合灵活。有固定式适于小型系统或机床，组合式适于集控制系统。最少的PLC 只有 6 点，而 AB 的Control Logix 系统的容量达 128000 点。 3、功能强大。 4、编程方便。控制具有极大灵活性。 5、适应工业环境。适应高温、振动、冲击和粉尘等恶劣环境以及电磁干扰环境。 6、安装、维修简单 7、与 DCS 相比，价格较低。 8、当前 PLC 产品紧跟现场总线的发展潮流，支持多种现场控制及现场总线协议，广泛用于现场控制系统中。 4. PLC 控制与继电器控制有何区别？ （1） 控制方式： 继电器的控制是采用硬件接线实现的，是利用继电器机械触点的串联或...
