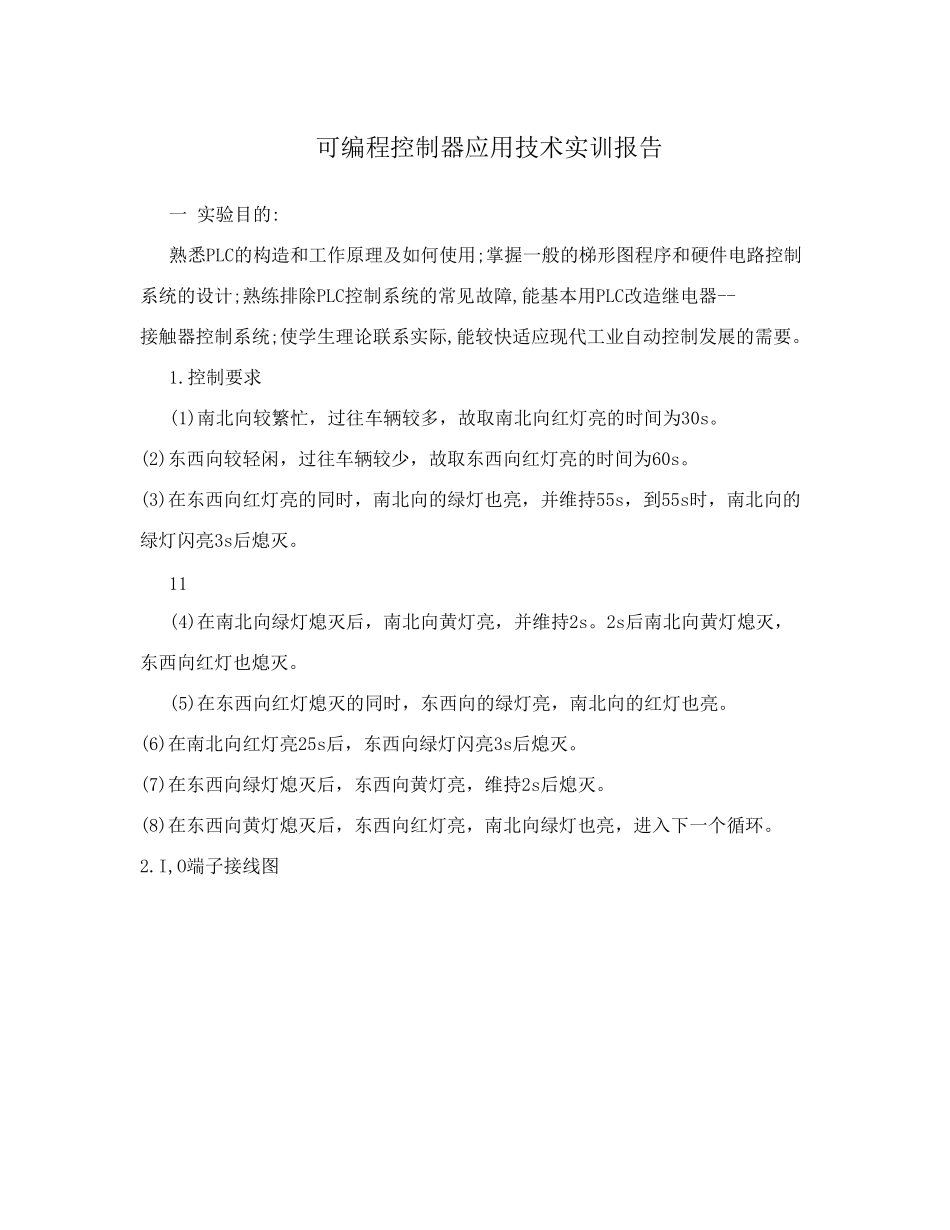

可编程控制器应用技术实训报告一 实验目的: 熟悉PLC的构造和工作原理及如何使用;掌握一般的梯形图程序和硬件电路控制系统的设计;熟练排除PLC控制系统的常见故障,能基本用PLC改造继电器--接触器控制系统;使学生理论联系实际,能较快适应现代工业自动控制发展的需要。 1.控制要求 (1)南北向较繁忙，过往车辆较多，故取南北向红灯亮的时间为30s。 (2)东西向较轻闲，过往车辆较少，故取东西向红灯亮的时间为60s。 (3)在东西向红灯亮的同时，南北向的绿灯也亮，并维持55s，到55s时，南北向的绿灯闪亮3s后熄灭。 11 (4)在南北向绿灯熄灭后，南北向黄灯亮，并维持2s。2s后南北向黄灯熄灭，东西向红灯也熄灭。 (5)在东西向红灯熄灭的同时，东西向的绿灯亮，南北向的红灯也亮。 (6)在南北向红灯亮25s后，东西向绿灯闪亮3s后熄灭。 (7)在东西向绿灯熄灭后，东西向黄灯亮，维持2s后熄灭。 (8)在东西向黄灯熄灭后，东西向红灯亮，南北向绿灯也亮，进入下一个循环。 2.I,O端子接线图 (1)I/O通道分配 类别 元件 端子号 作用 HL1 10.02 南北向绿灯 HL2 10.03 南北向黄灯 HL3 10.04 南北向红灯 输出 HL4 10.05 东西向绿灯 HL5 10.06 东西向黄灯 HL6 10.07 东西向红灯 (2)梯形图 12 13 十字路交通灯设计时序图 课题五:抢答器自动控制设计 一、控制要求. (1)竞赛开始时,主持人接通起动/停止开关指示灯HL0亮。 (2)当主持人按下开始按钮后,如果在5秒内有人抢答(抢答按钮SB1.SB2.SB3和SB4) 则最先按下抢答按钮的信号有效,相应抢答桌上的抢答灯(HL1、HL2、HL3和HL4)亮。 (3)当主持人按下开始按钮后,如果在5秒内没有人抢答，指示灯HL0灭。表示抢答器自动取消此次抢答信号。 14 二、设计电路及编程 1、梯形图 2、I/O接线图 15 3、指令语句表 三、实验步骤及程序调试 (一)设计梯形图和写出指令语句表。 (二)编辑梯形图或指令语句表(操作模式选择编程) (1)双击桌面图标CX-P进入编程环境,设备类型选择CPM2* (2)编辑梯形图(或指令语句表)，检查正确。 (3)在线，操作模式选择编程，将编程好的梯形图下载到PLC中。 (三)调试程序并观察结果(操作模式选择运行) 16 (1)用短接法调试程序 1、活动端与00000短接一次，观察01000灯亮保持，若活动端与00001短接一次，观察 01000灯灭。 2、活动端与00000和00001按顺序分别短接一次，观察01000和01001灯亮且保持， 若将活动端在与00002短接一次后，01000和01001灯保持不...
