台安N23.7kW变频器电源驱动板电路图

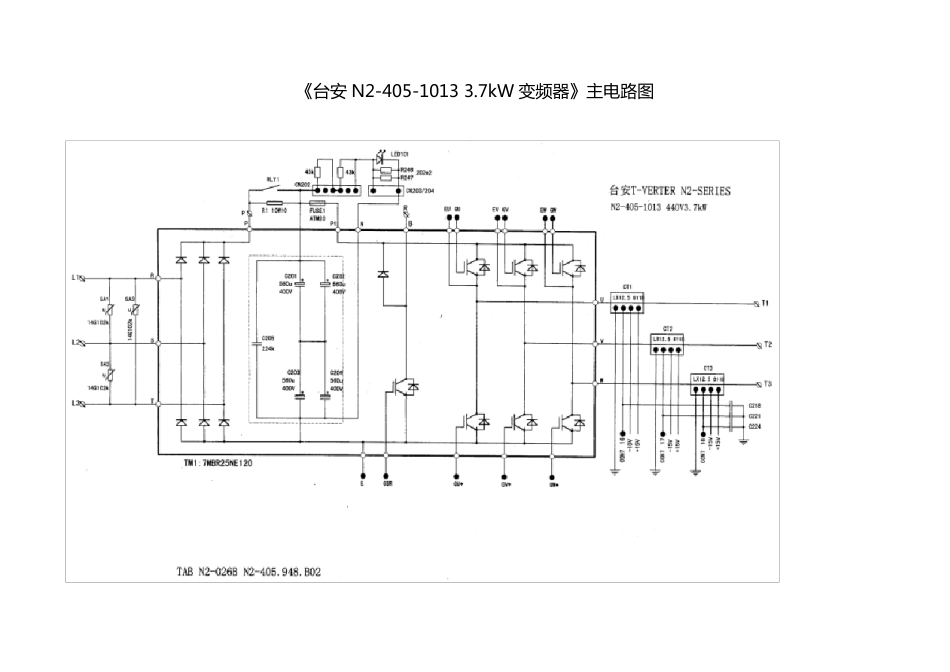

台安N23.7kW变频器电源驱动板电路图_第1页
1/7

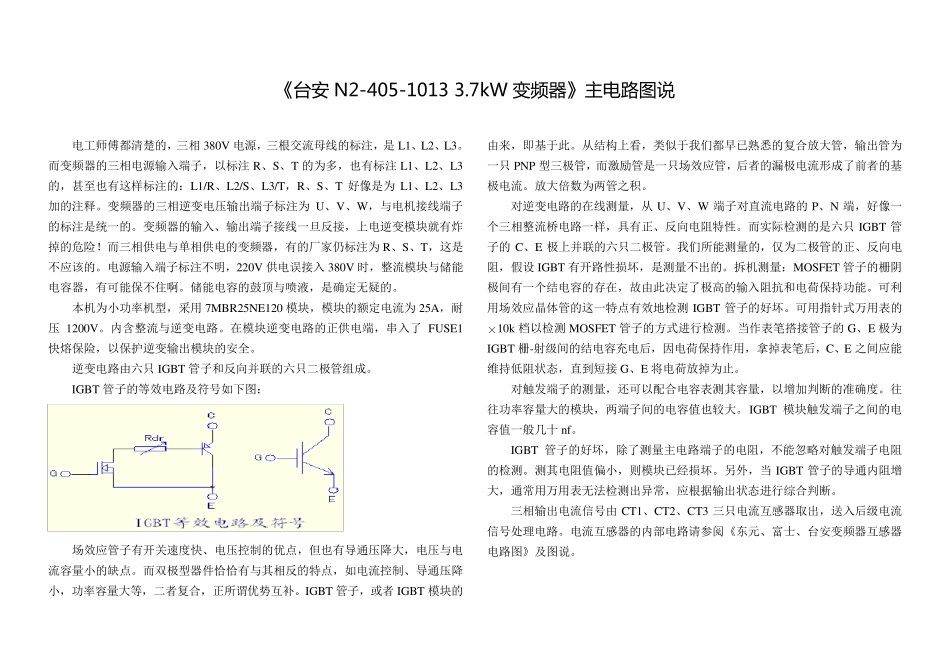

台安N23.7kW变频器电源驱动板电路图_第2页
2/7

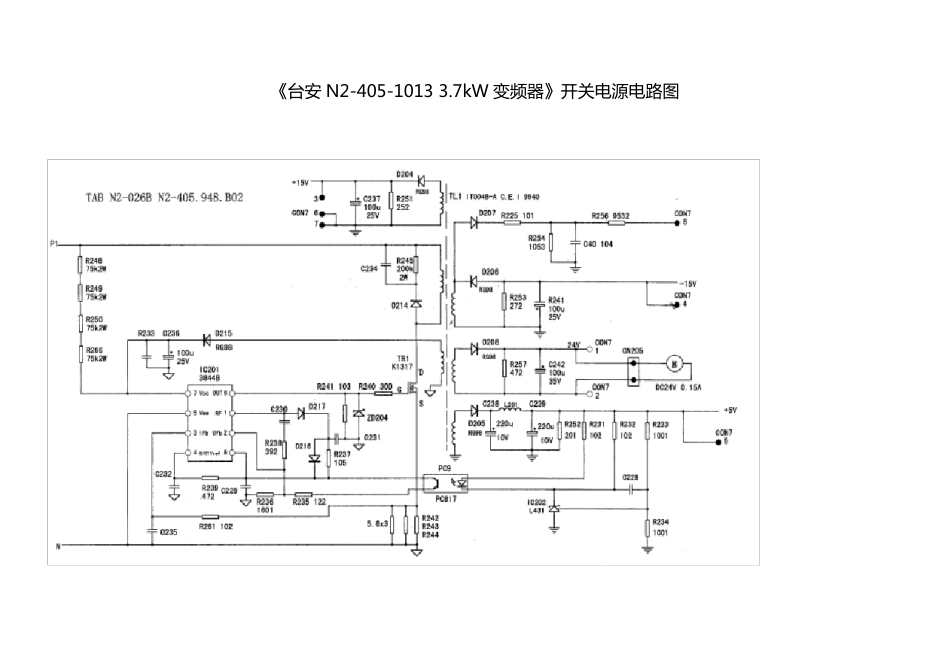

台安N23.7kW变频器电源驱动板电路图_第3页
3/7
《台安 N2-405-1013 3.7kW 变频器》主电路图 《台安 N2-405-1013 3.7kW 变频器》主电路图说 电工师傅都清楚的,三相 380V 电源,三根交流母线的标注,是 L1、L2、L3。而变频器的三相电源输入端子,以标注 R、S、T 的为多,也有标注 L1、L2、L3的,甚至也有这样标注的:L1/R、L2/S、L3/T,R、S、T 好像是为 L1、L2、L3加的注释。变频器的三相逆变电压输出端子标注为 U、V、W,与电机接线端子的标注是统一的。变频器的输入、输出端子接线一旦反接,上电逆变模块就有炸掉的危险!而三相供电与单相供电的变频器,有的厂家仍标注为 R、S、T,这是不应该的。电源输入端子标注不明,220V 供电误接入 380V 时,整流模块与储能电容器,有可能保不住啊。储能电容的鼓顶与喷液,是确定无疑的。 本机为小功率机型,采用 7MBR25NE120 模块,模块的额定电流为 25A,耐压 1200V。内含整流与逆变电路。在模块逆变电路的正供电端,串入了 FUSE1快熔保险,以保护逆变输出模块的安全。 逆变电路由六只 IGBT 管子和反向并联的六只二极管组成。 IGBT 管子的等效电路及符号如下图: 场效应管子有开关速度快、电压控制的优点,但也有导通压降大,电压与电流容量小的缺点。而双极型器件恰恰有与其相反的特点,如电流控制、导通压降小,功率容量大等,二者复合,正所谓优势互补。IGBT 管子,或者IGBT 模块的由来,即基于此。从结构上看,类似于我们都早已熟悉的复合放大管,输出管为一只 PNP 型三极管,而激励管是一只场效应管,后者的漏极电流形成了前者的基极电流。放大倍数为两管之积。 对逆变电路的在线测量,从U、V、W 端子对直流电路的 P、N 端,好像一个三相整流桥电路一样,具有正、反向电阻特性。而实际检测的是六只 IGBT 管子的 C、E 极上并联的六只二极管。我们所能测量的,仅为二极管的正、反向电阻,假设IGBT 有开路性损坏,是测量不出的。拆机测量:MOSFET 管子的栅阴极间有一个结电容的存在,故由此决定了极高的输入阻抗和电荷保持功能。可利用场效应晶体管的这一特点有效地检测IGBT 管子的好坏。可用指针式万用表的×10k 档以检测MOSFET 管子的方式进行检测。当作表笔搭接管子的 G、E 极为IGBT 栅-射级间的结电容充电后,因电荷保持作用,拿掉表笔后,C、E 之间应能维持低阻状态,直到短接 G、E 将电荷放掉为止。 对触发端子的测量,还可以配合电容表测其容量,以增加判断的准确度。往往功率容量...
