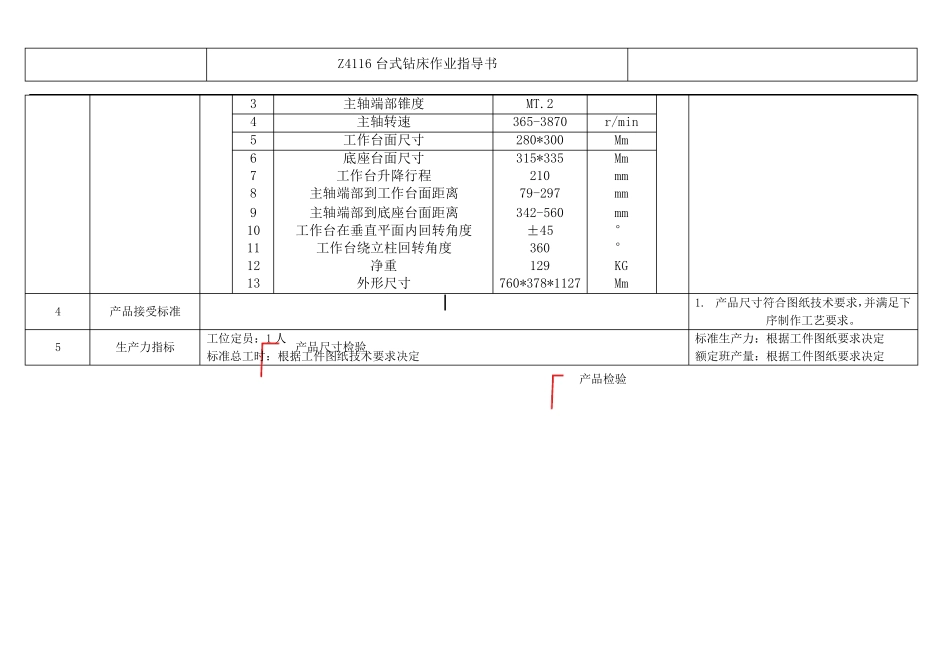

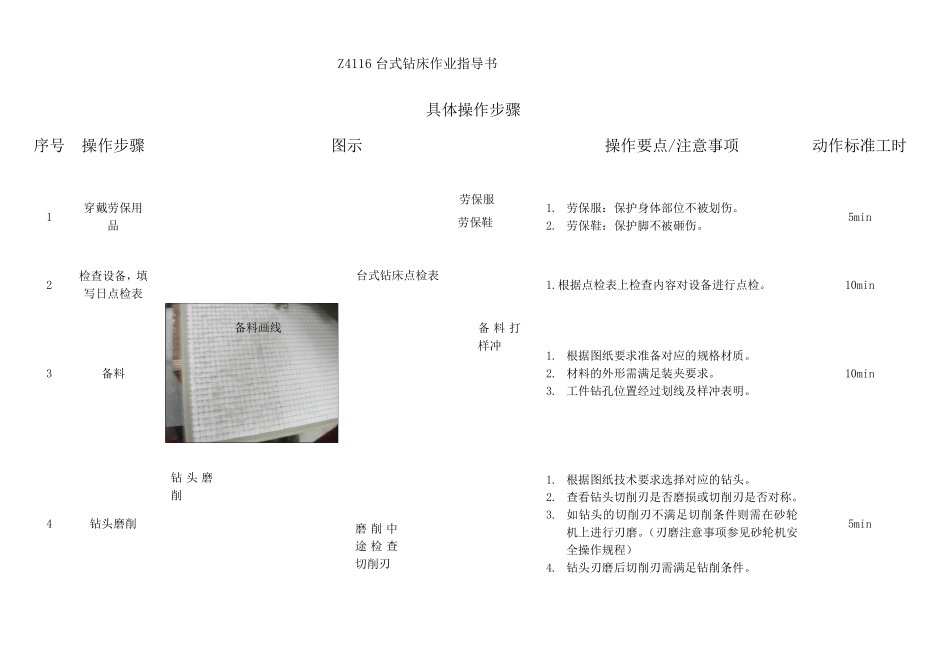

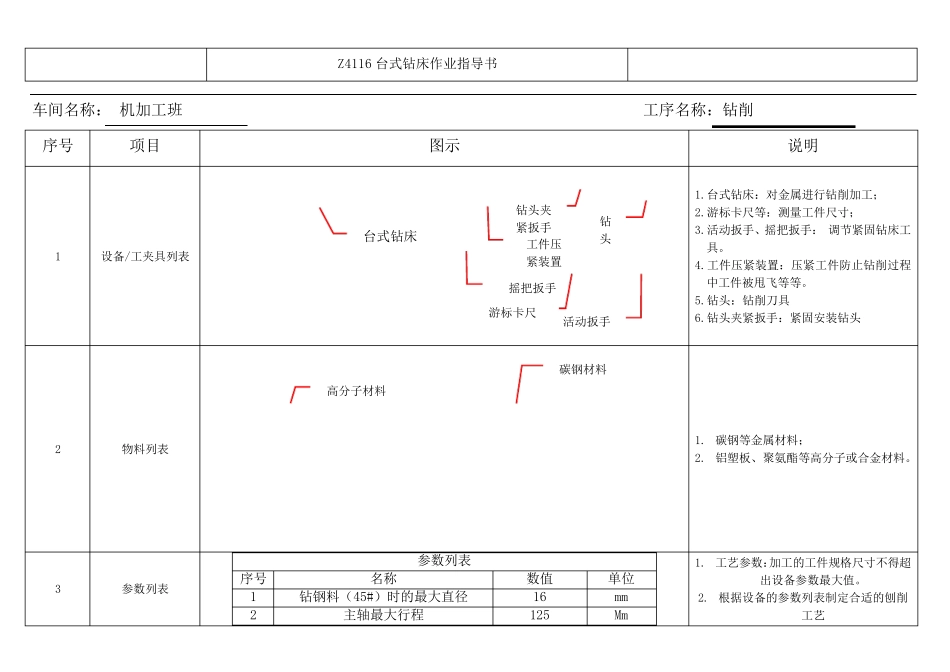

Z4116 台式钻床作业指导书 车间名称： 机加工班 工序名称：钻削 序号 项目 图示 说明 1 设备/工夹具列表 1.台式钻床：对金属进行钻削加工； 2.游标卡尺等：测量工件尺寸； 3.活动扳手、摇把扳手： 调节紧固钻床工具。 4.工件压紧装置：压紧工件防止钻削过程中工件被甩飞等等。 5.钻头：钻削刀具 6.钻头夹紧扳手：紧固安装钻头 2 物料列表 1. 碳钢等金属材料； 2. 铝塑板、聚氨酯等高分子或合金材料。 3 参数列表 参数列表 序号 名称 数值 单位 1 钻钢料（45#）时的最大直径 16 mm 2 主轴最大行程 125 Mm 1. 工艺参数：加工的工件规格尺寸不得超出设备参数最大值。 2. 根据设备的参数列表制定合适的刨削工艺 台式钻床 游标卡尺 高分子材料 碳钢材料 活动扳手 工件压紧装置 摇把扳手 钻头夹紧扳手 钻头 Z4116 台式钻床作业指导书 3 主轴端部锥度 MT.2 4 主轴转速 365-3870 r/min 5 工作台面尺寸 280*300 Mm 6 底座台面尺寸 315*335 Mm 7 工作台升降行程 210 mm 8 主轴端部到工作台面距离 79-297 mm 9 主轴端部到底座台面距离 342-560 mm 10 工作台在垂直平面内回转角度 ±45 ° 11 工作台绕立柱回转角度 360 ° 12 净重 129 KG 13 外形尺寸 760*378*1127 Mm 4 产品接受标准 1. 产品尺寸符合图纸技术要求，并满足下序制作工艺要求。 5 生产力指标 工位定员：1 人 标准总工时：根据工件图纸技术要求决定 标准生产力：根据工件图纸要求决定 额定班产量：根据工件图纸要求决定 产品尺寸检验 产品检验 Z4116 台式钻床作业指导书 具体操作步骤 序号 操作步骤 图示 操作要点/注意事项 动作标准工时 1 穿戴劳保用品 1. 劳保服：保护身体部位不被划伤。 2. 劳保鞋：保护脚不被砸伤。 5min 2 检查设备，填写日点检表 1.根据点检表上检查内容对设备进行点检。 10min 3 备料 1. 根据图纸要求准备对应的规格材质。 2. 材料的外形需满足装夹要求。 3. 工件钻孔位置经过划线及样冲表明。 10min 4 钻头磨削 1. 根据图纸技术要求选择对应的钻头。 2. 查看钻头切削刃是否磨损或切削刃是否对称。 3. 如钻头的切削刃不满足切削条件则需在砂轮机上进行刃磨。（刃磨注意事项参见砂轮机安全操作规程） 4. 钻头刃磨后切削刃需满足钻削条件。 5min 劳保服 劳保鞋 台式钻床点检表 备料画线 备 料 打样冲 钻头 ...
