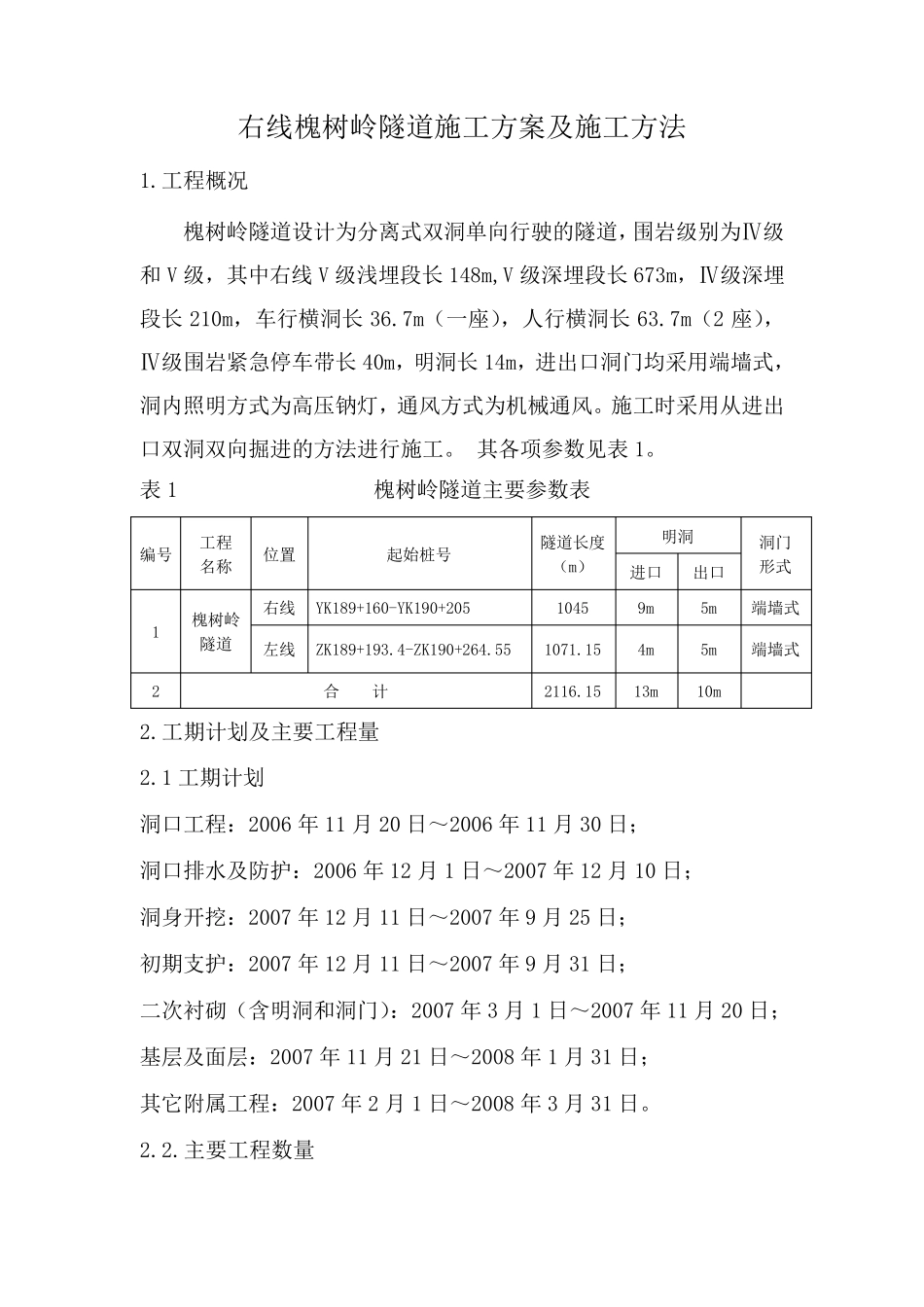

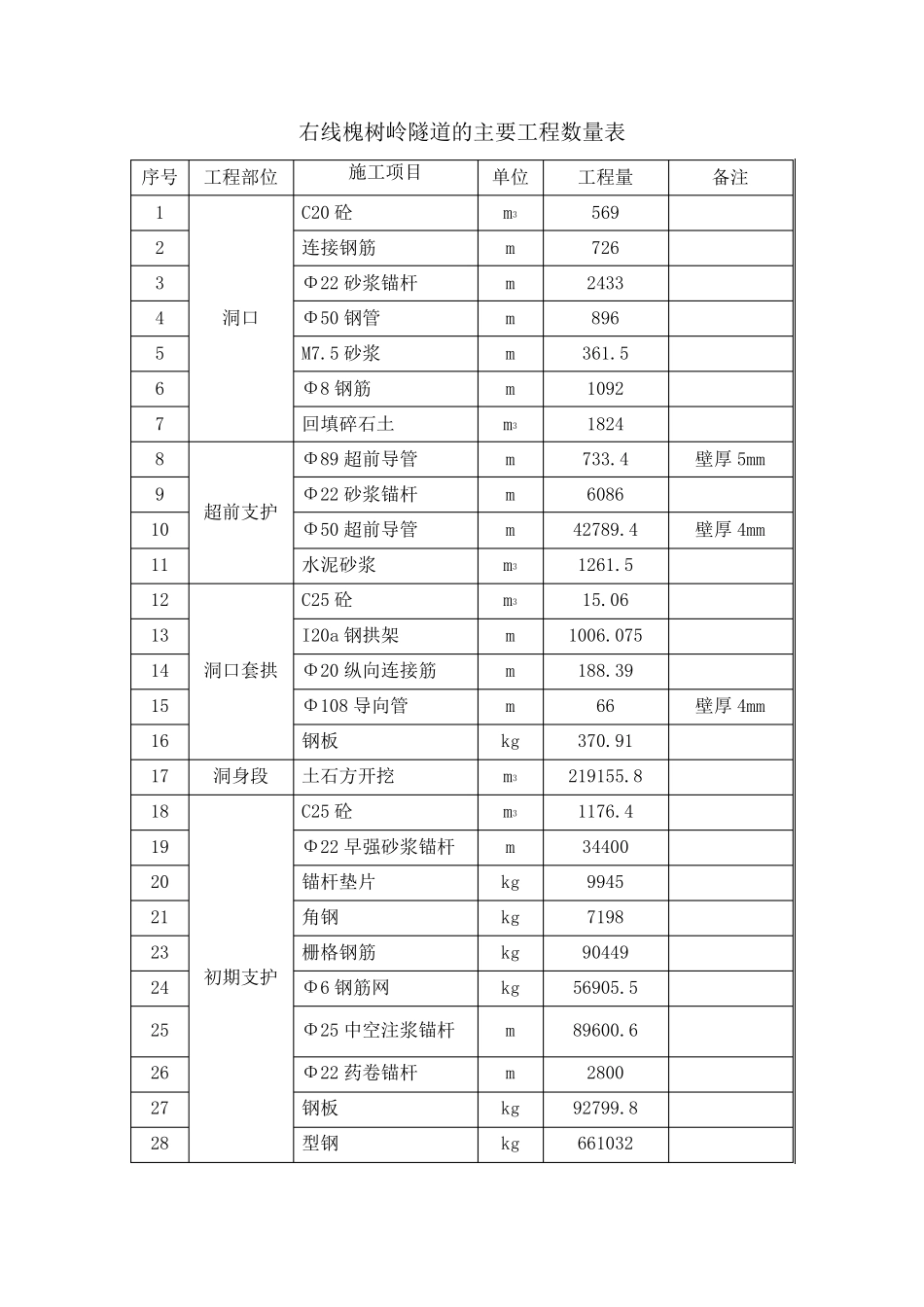

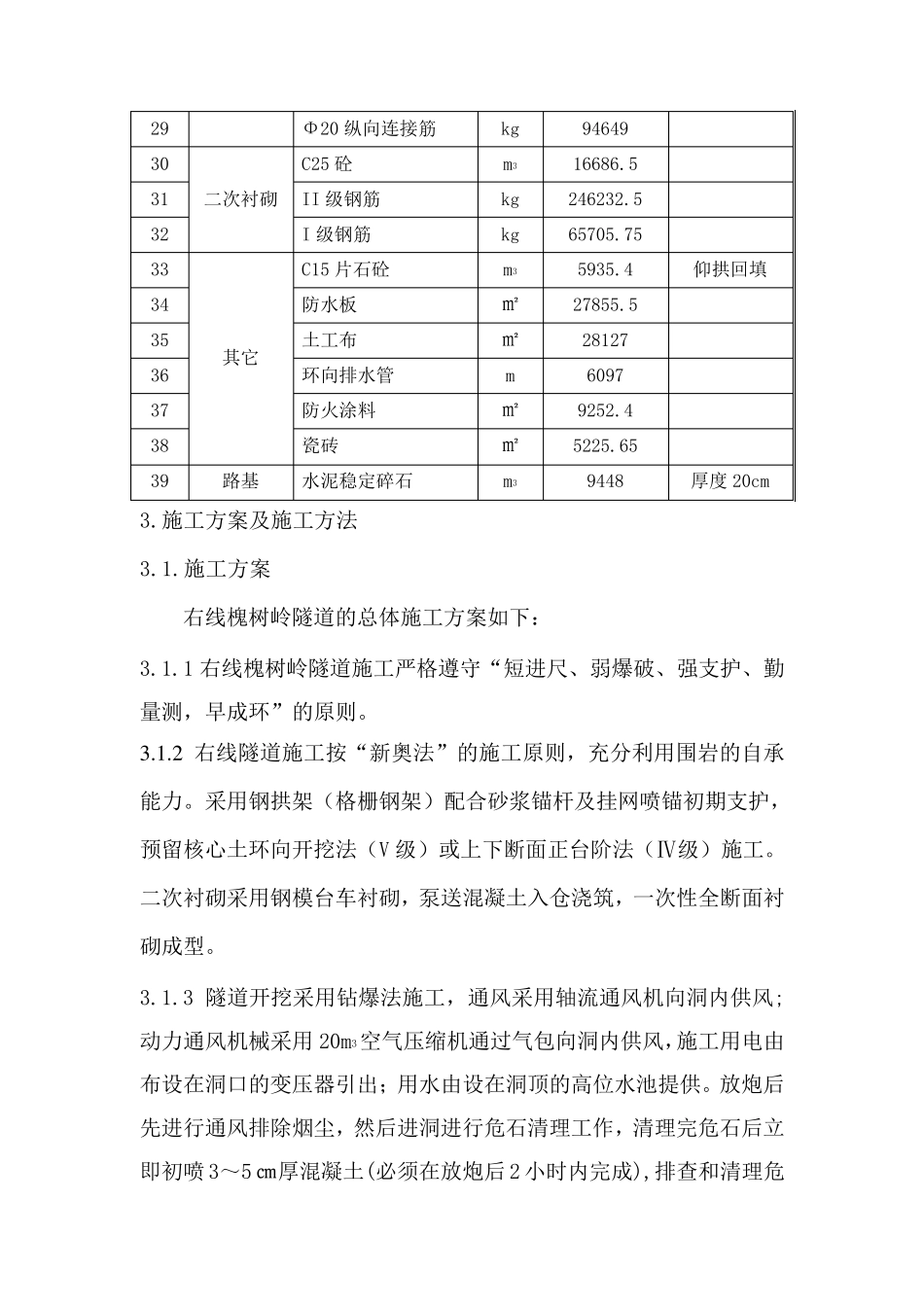

右线槐树岭隧道施工方案及施工方法 1.工程概况 槐树岭隧道设计为分离式双洞单向行驶的隧道，围岩级别为Ⅳ级和 V 级，其中右线V 级浅埋段长 148m,V 级深埋段长 673m，Ⅳ级深埋段长 210m，车行横洞长 36.7m（一座），人行横洞长 63.7m（2 座），Ⅳ级围岩紧急停车带长 40m，明洞长 14m，进出口洞门均采用端墙式，洞内照明方式为高压钠灯，通风方式为机械通风。施工时采用从进出口双洞双向掘进的方法进行施工。 其各项参数见表 1。 表 1 槐树岭隧道主要参数表 2.工期计划及主要工程量 2.1 工期计划 洞口工程：2006 年 11 月 20 日～2006 年 11 月 30 日； 洞口排水及防护：2006 年 12 月 1 日～2007 年 12 月 10 日； 洞身开挖：2007 年 12 月 11 日～2007 年 9 月 25 日； 初期支护：2007 年 12 月 11 日～2007 年 9 月 31 日； 二次衬砌（含明洞和洞门）：2007 年 3 月 1 日～2007 年 11 月 20 日； 基层及面层：2007 年 11 月 21 日～2008 年 1 月 31 日； 其它附属工程：2007 年 2 月 1 日～2008 年 3 月 31 日。 2.2.主要工程数量 编号 工程 名称 位置 起始桩号 隧道长度 （m） 明洞 洞门 形式 进口 出口 1 槐树岭 隧道 右线 YK189+160-YK190+205 1045 9m 5m 端墙式 左线 ZK189+193.4-ZK190+264.55 1071.15 4m 5m 端墙式 2 合 计 2116.15 13m 10m 右线槐树岭隧道的主要工程数量表 序号 工程部位 施工项目 单位 工程量 备注 1 洞口 C20 砼 m3 569 2 连接钢筋 m 726 3 Φ22 砂浆锚杆 m 2433 4 Φ50 钢管 m 896 5 M7.5 砂浆 m 361.5 6 Φ8 钢筋 m 1092 7 回填碎石土 m3 1824 8 超前支护 Φ89 超前导管 m 733.4 壁厚 5mm 9 Φ22 砂浆锚杆 m 6086 10 Φ50 超前导管 m 42789.4 壁厚 4mm 11 水泥砂浆 m3 1261.5 12 洞口套拱 C25 砼 m3 15.06 13 I20a 钢拱架 m 1006.075 14 Φ20 纵向连接筋 m 188.39 15 Φ108 导向管 m 66 壁厚 4mm 16 钢板 kg 370.91 17 洞身段 土石方开挖 m3 219155.8 18 初期支护 C25 砼 m3 1176.4 19 Φ22 早强砂浆锚杆 m 34400 20 锚杆垫片 kg 9945 21 角钢 kg 7198 23 栅格钢筋 kg 90449 24 Φ6 钢筋网 kg 56905.5 25 Φ25 中空注浆锚杆 m 89600.6 ...
