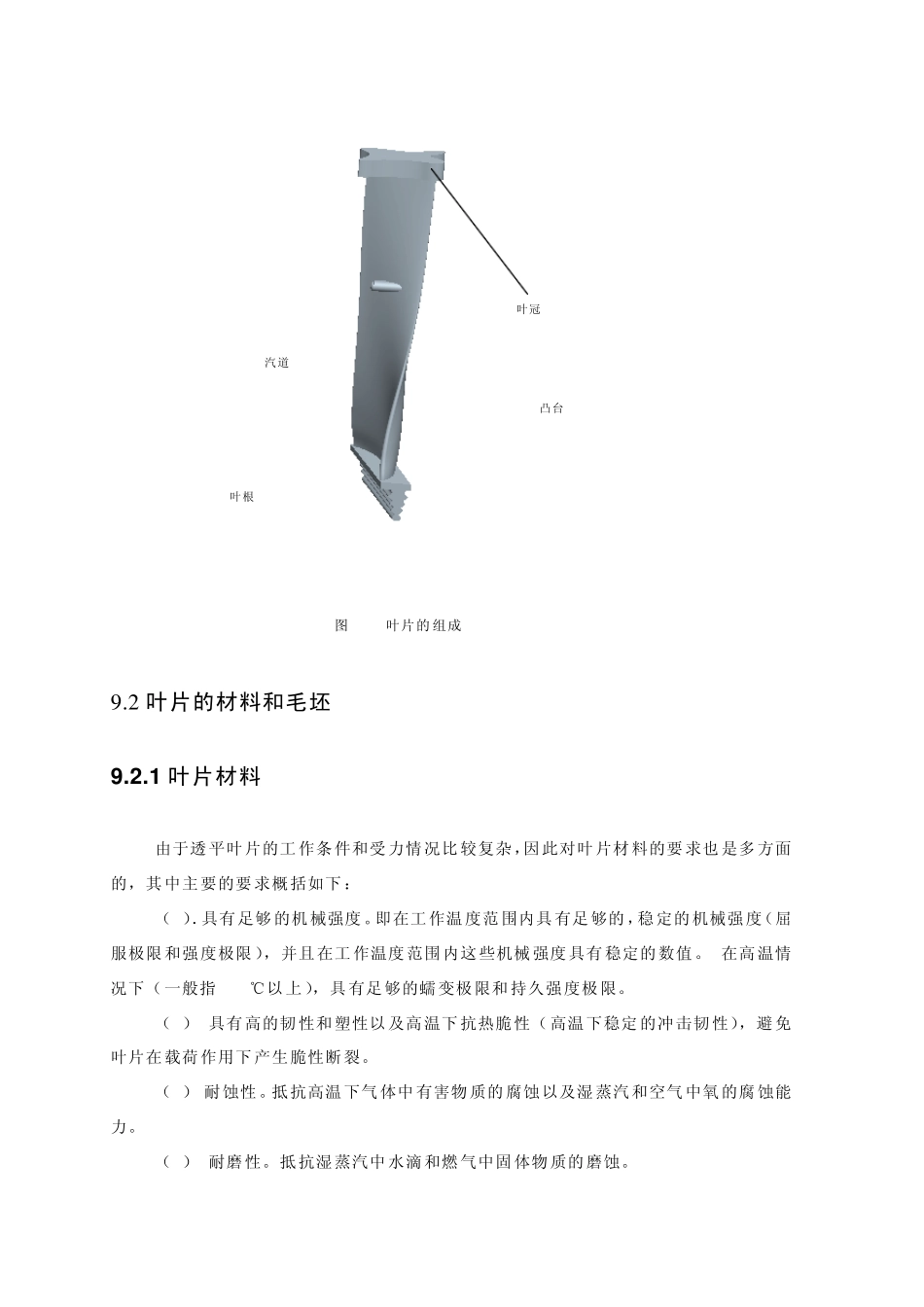

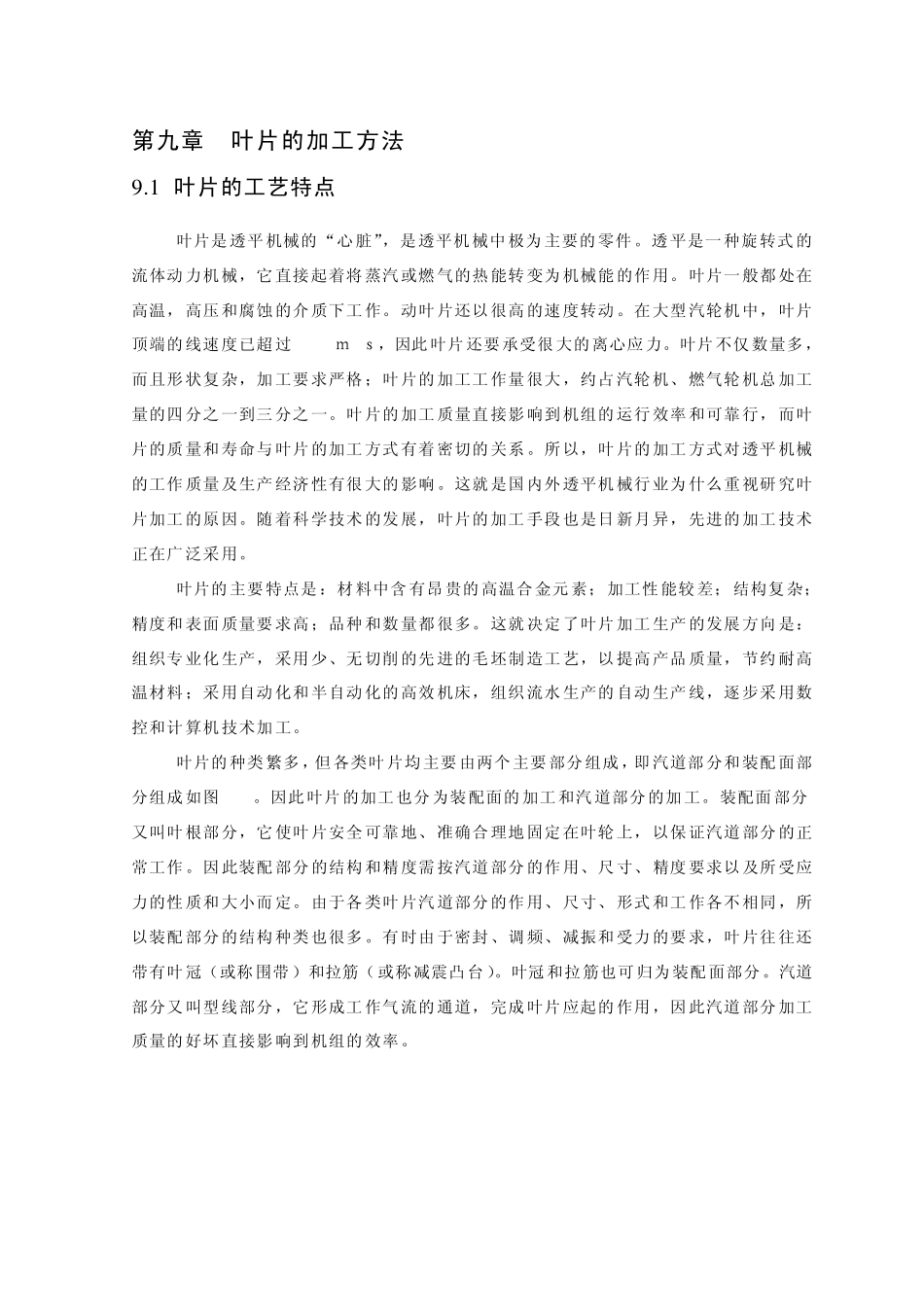

第九章 叶片的加工方法 9 .1 叶片的工艺特点 叶片是透平机械的“心脏”，是透平机械中极为主要的零件。透平是一种旋转式的流体动力机械，它直接起着将蒸汽或燃气的热能转变为机械能的作用。叶片一般都处在高温，高压和腐蚀的介质下工作。动叶片还以很高的速度转动。在大型汽轮机中，叶片顶端的线速度已超过 600 ｍ/ｓ，因此叶片还要承受很大的离心应力。叶片不仅数量多，而且形状复杂，加工要求严格；叶片的加工工作量很大，约占汽轮机、燃气轮机总加工量的四分之一到三分之一。叶片的加工质量直接影响到机组的运行效率和可靠行，而叶片的质量和寿命与叶片的加工方式有着密切的关系。所以，叶片的加工方式对透平机械的工作质量及生产经济性有很大的影响。这就是国内外透平机械行业为什么重视研究叶片加工的原因。随着科学技术的发展，叶片的加工手段也是日新月异，先进的加工技术正在广泛采用。 叶片的主要特点是：材料中含有昂贵的高温合金元素；加工性能较差；结构复杂；精度和表面质量要求高；品种和数量都很多。这就决定了叶片加工生产的发展方向是：组织专业化生产，采用少、无切削的先进的毛坯制造工艺，以提高产品质量，节约耐高温材料；采用自动化和半自动化的高效机床，组织流水生产的自动生产线，逐步采用数控和计算机技术加工。 叶片的种类繁多，但各类叶片均主要由两个主要部分组成，即汽道部分和装配面部分组成如图 9.1。因此叶片的加工也分为装配面的加工和汽道部分的加工。装配面部分又叫叶根部分，它使叶片安全可靠地、准确合理地固定在叶轮上，以保证汽道部分的正常工作。因此装配部分的结构和精度需按汽道部分的作用、尺寸、精度要求以及所受应力的性质和大小而定。由于各类叶片汽道部分的作用、尺寸、形式和工作各不相同，所以装配部分的结构种类也很多。有时由于密封、调频、减振和受力的要求，叶片往往还带有叶冠（或称围带）和拉筋（或称减震凸台）。叶冠和拉筋也可归为装配面部分。汽道部分又叫型线部分，它形成工作气流的通道，完成叶片应起的作用，因此汽道部分加工质量的好坏直接影响到机组的效率。 图9.1 叶片的组成 9 .2 叶片的材料和毛坯 9 .2 .1 叶片材料 由于透平叶片的工作条件和受力情况比较复杂，因此对叶片材料的要求也是多方面的，其中主要的要求概括如下： （1）．具有足够的机械强度。即在工作温度范围内具有足够的，稳定的机械强度（屈服极限和强度极限），并且在工作温度范围内这些...
