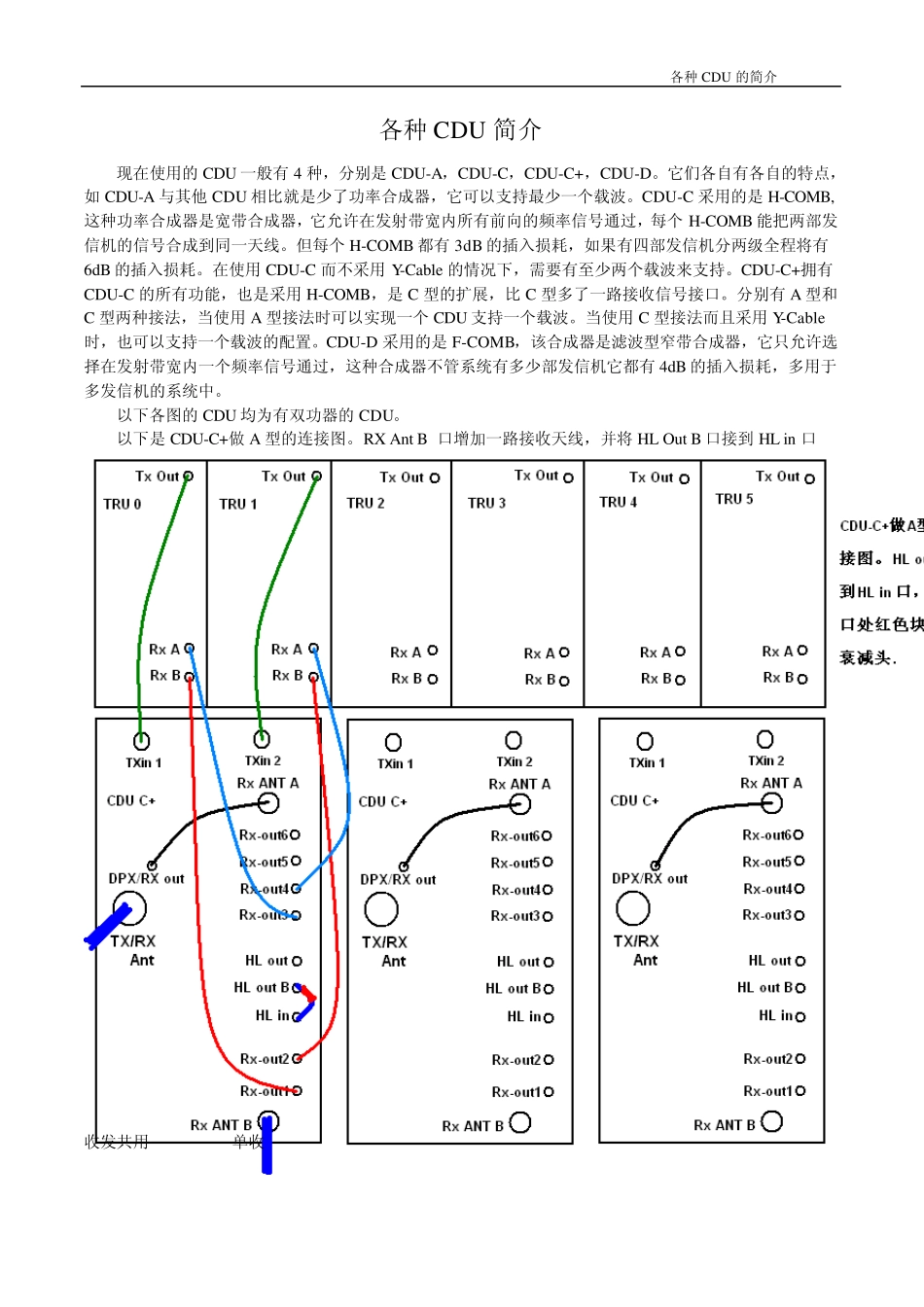

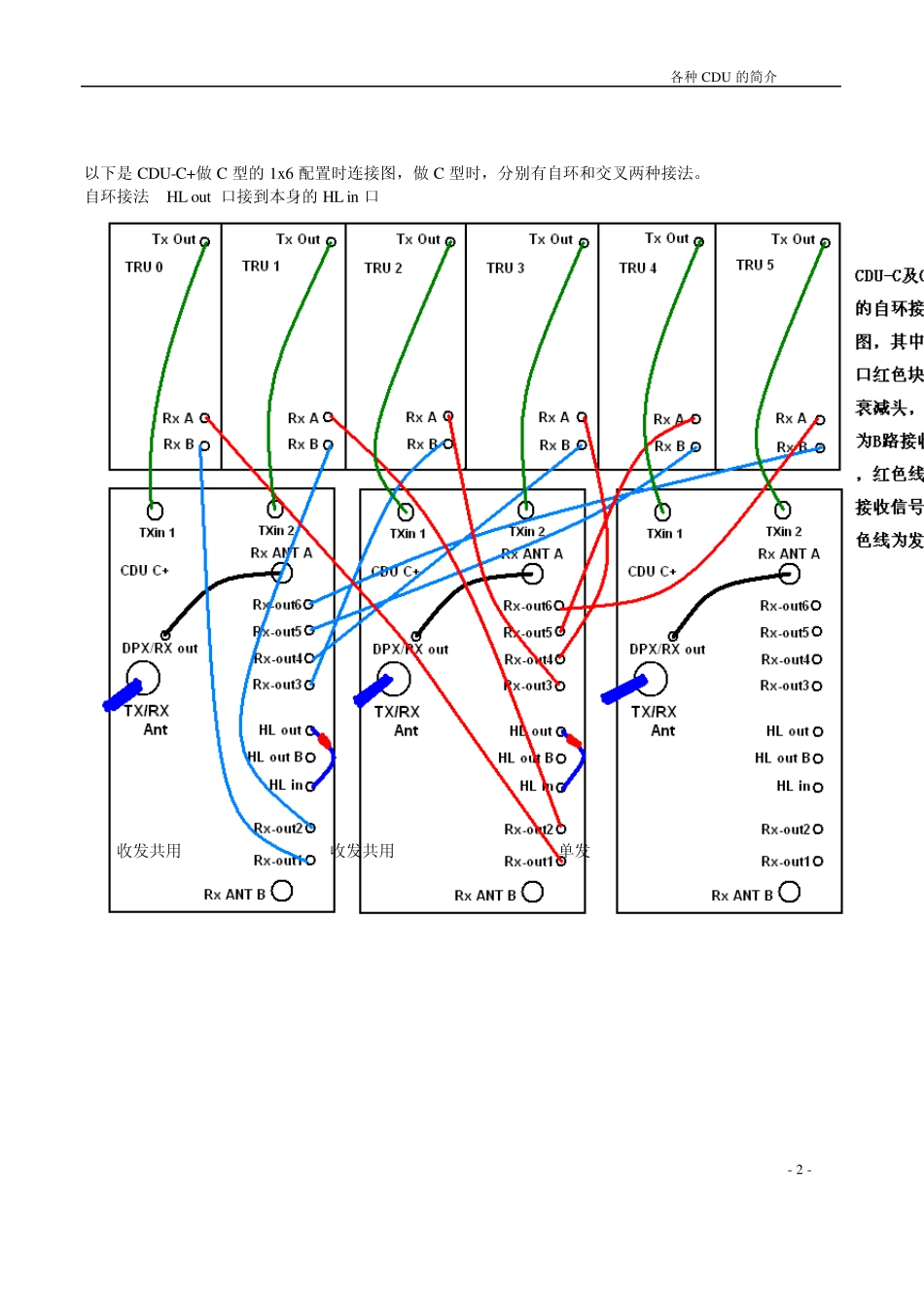

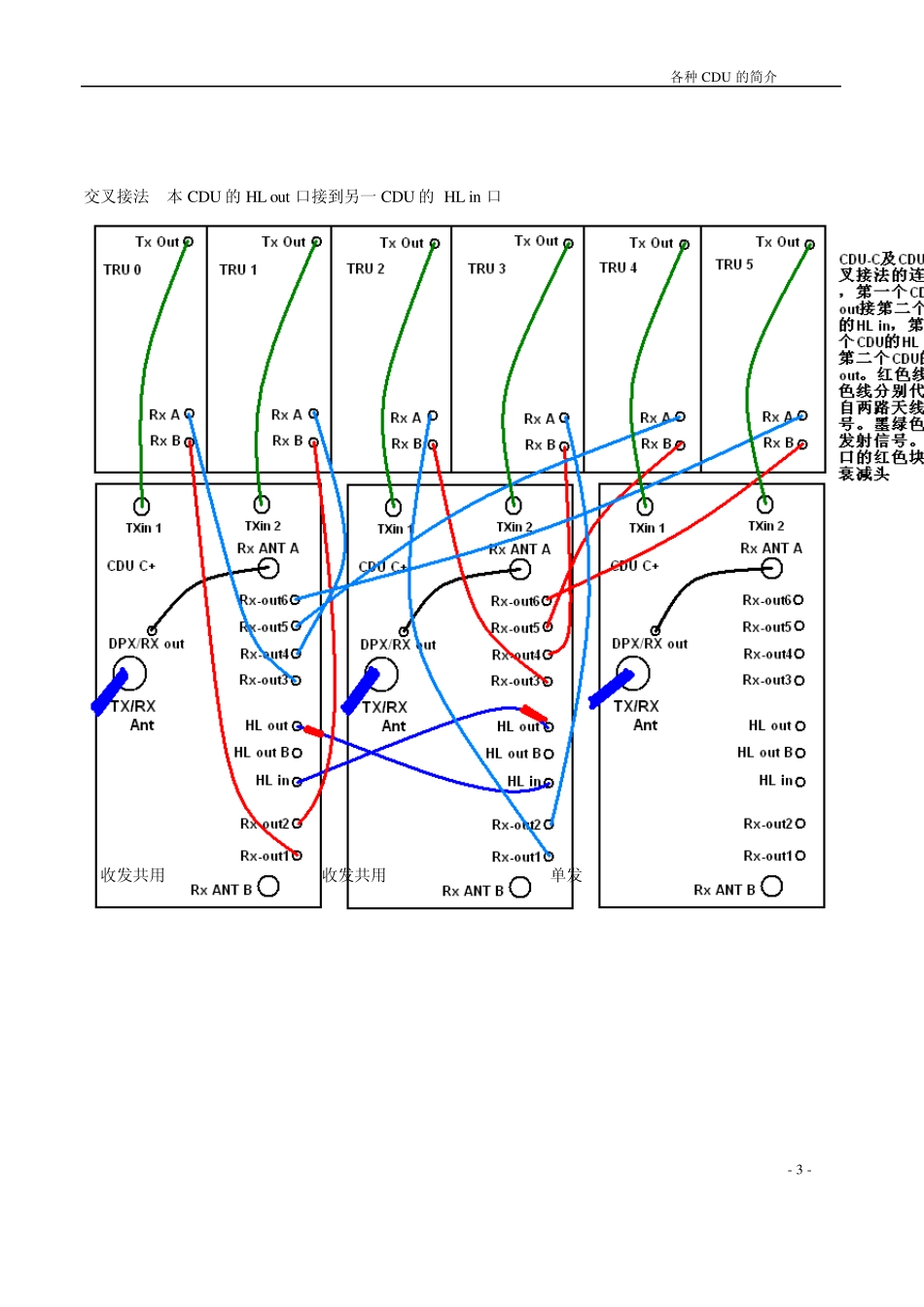

各种CDU 的简介 - 1 - 各种CDU 简介 现在使用的CDU 一般有4 种，分别是CDU-A，CDU-C，CDU-C+，CDU-D。它们各自有各自的特点，如 CDU-A 与其他 CDU 相比就是少了功率合成器，它可以支持最少一个载波。CDU-C 采用的是H-COMB,这种功率合成器是宽带合成器，它允许在发射带宽内所有前向的频率信号通过，每个 H-COMB 能把两部发信机的信号合成到同一天线。但每个 H-COMB 都有3dB 的插入损耗，如果有四部发信机分两级全程将有6dB 的插入损耗。在使用CDU-C 而不采用Y-Cable 的情况下，需要有至少两个载波来支持。CDU-C+拥有CDU-C 的所有功能，也是采用H-COMB，是C 型的扩展，比 C 型多了一路接收信号接口。分别有A 型和C 型两种接法，当使用A 型接法时可以实现一个 CDU 支持一个载波。当使用C 型接法而且采用Y-Cable时，也可以支持一个载波的配置。CDU-D 采用的是F-COMB，该合成器是滤波型窄带合成器，它只允许选择在发射带宽内一个频率信号通过，这种合成器不管系统有多少部发信机它都有4dB 的插入损耗，多用于多发信机的系统中。 以下各图的CDU 均为有双功器的CDU。 以下是CDU-C+做 A 型的连接图。RX Ant B 口增加一路接收天线，并将 HL Ou t B 口接到 HL in 口 收发共用 单收 各种CDU 的简介 - 2 - 以下是CDU-C+做C 型的1x 6 配置时连接图，做C 型时，分别有自环和交叉两种接法。 自环接法 HL ou t 口接到本身的HL in 口 收发共用 收发共用 单发 各种CDU 的简介 - 3 - 交叉接法 本CDU 的HL ou t 口接到另一 CDU 的 HL in 口 收发共用 收发共用 单发 各种CDU 的简介 - 4 - 如下图，当有主架和扩展架而使用C 或C+时，要使用交叉接法，并首先考虑使用-0、-1、-2、-3、-8、-9、-10、-11 这几个位置装载波，即主架的前两个 CDU 和扩展架的后两个 CDU。因为剩下的两个 CDU 要通过跨架的射频线连接。当载波数大于 8 个后再考虑剩下的位置。 各种CDU 的简介 - 5 - 每个CDU-A，CDU-C，CDU-C+，最多可以支持两个载波的发射，一个CDU-A 可以支持最多可以提供2 个载波的接收，CDU-C 要成对使用，需要有最少2 个载波（每个CDU 对上必需有一个载波），最多可以提供6 个载波的接收。CDU-C+做 A 型用时，可单独使用，最多可以支持2 个载波，最少可以支持1 个载波。做 C 型用并使用Y-Cable 时，要成对使用，最少可以只需一个载波，最多可支持6 个载波的接收。 各种CDU 的简介 - 6 - 下面是CDU-D 含双工器1X6 配置的连线图 收发共用 单收 主扩架都使用CDU-D 时，可以用于支持一个小区，也可以分别支持两个小区。
