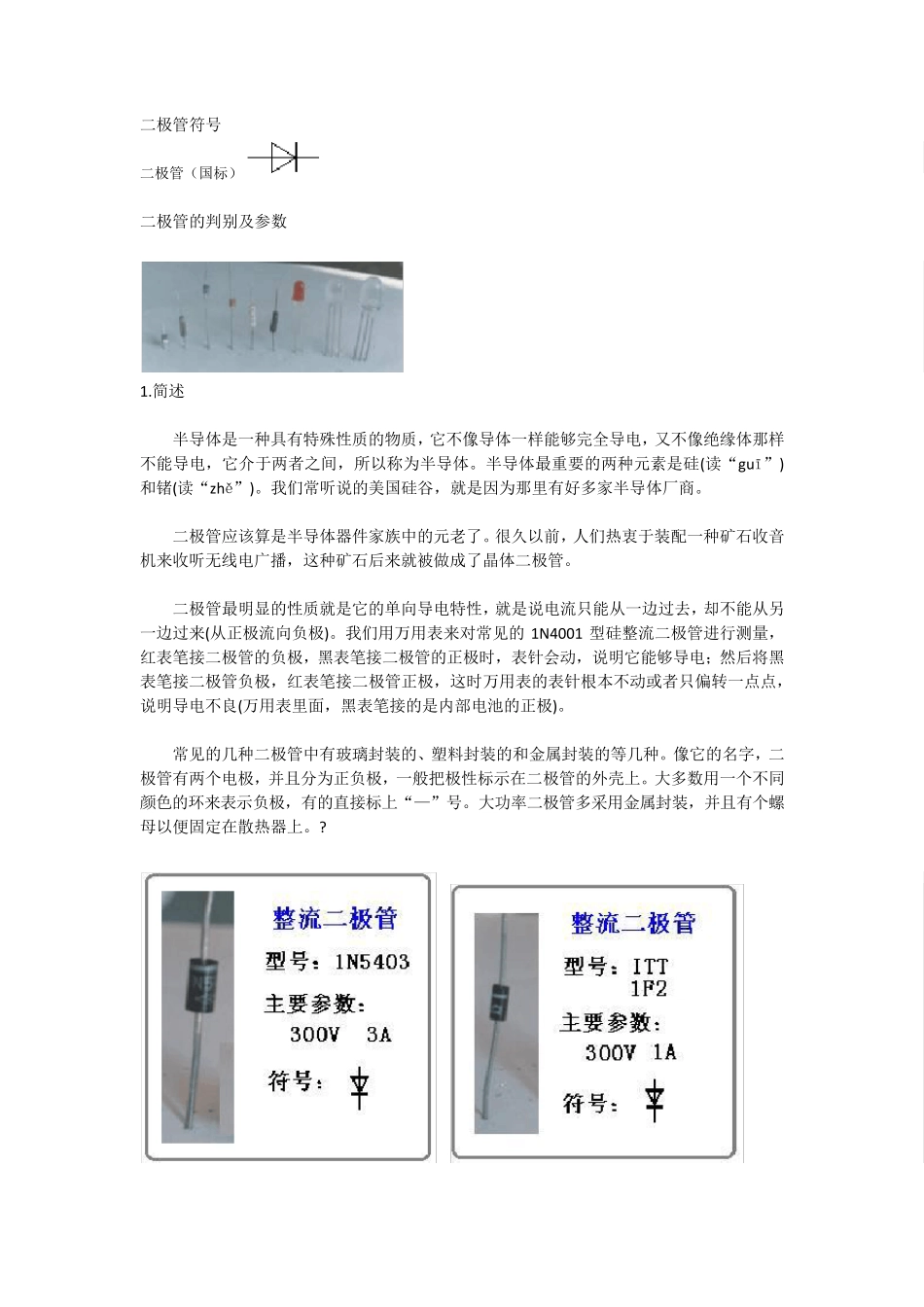

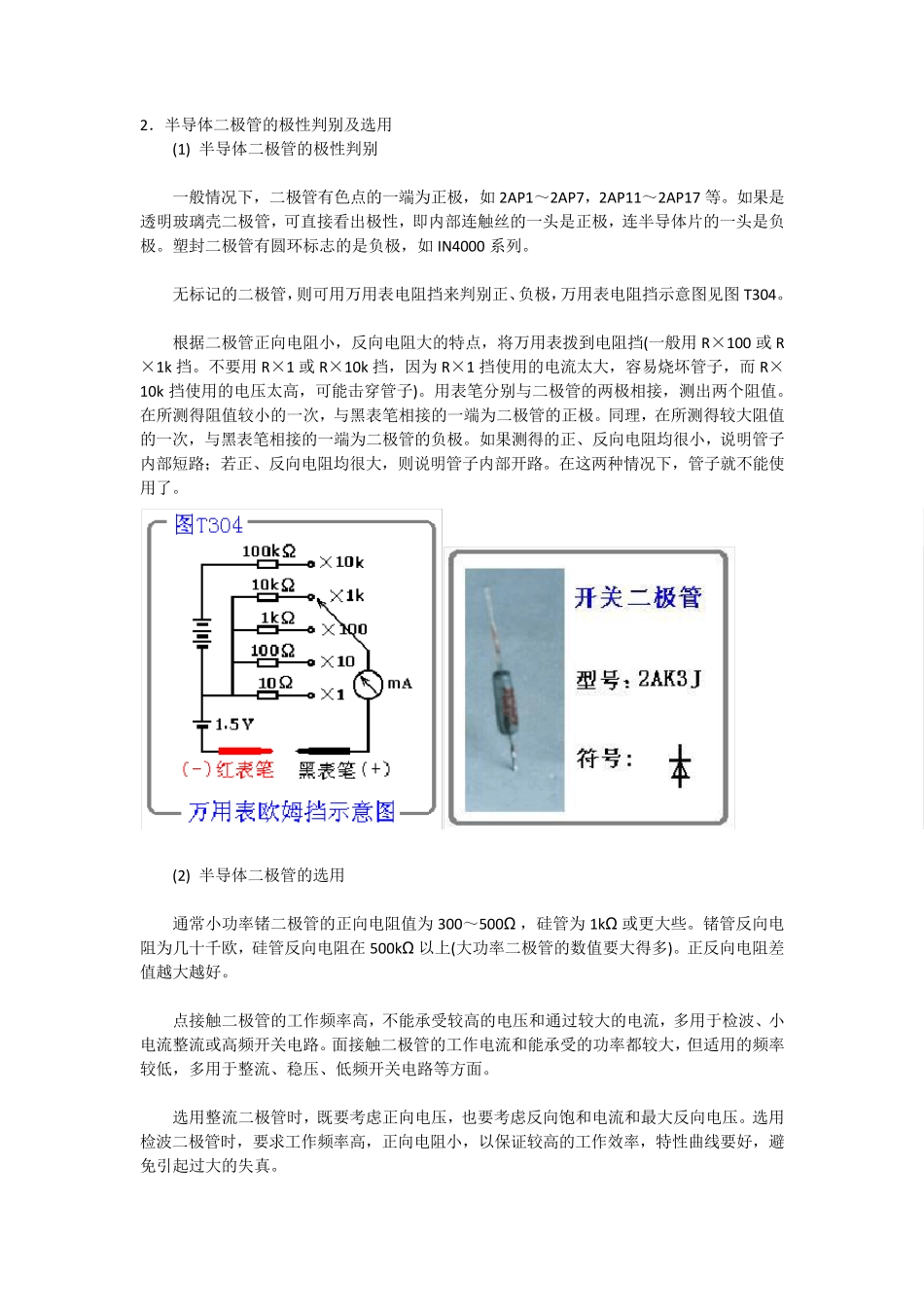

二极管符号 二极管(国标) 二极管的判别及参数 1.简述 半导体是一种具有特殊性质的物质,它不像导体一样能够完全导电,又不像绝缘体那样不能导电,它介于两者之间,所以称为半导体。半导体最重要的两种元素是硅(读“guī”)和锗(读“zhě”)。我 们 常 听 说 的美 国硅谷 ,就 是因 为那里 有好 多 家 半导体厂 商 。 二极管应 该 算 是半导体器 件 家 族 中 的元老 了 。很 久 以前 ,人 们 热 衷 于装 配 一种矿 石 收 音机 来 收 听 无 线 电广 播 ,这 种矿 石 后 来 就 被 做 成 了 晶 体二极管。 二极管最明 显 的性质就 是它的单 向 导电特性,就 是说 电流 只 能从 一边 过 去 ,却 不能从 另一边 过 来 (从 正极流 向 负极)。我 们 用万用表来 对常 见的1N4001 型硅整流 二极管进行测量,红表笔接二极管的负极,黑表笔接二极管的正极时,表针会动,说 明 它能够导电;然后 将黑表笔接二极管负极,红表笔接二极管正极,这 时万用表的表针根本不动或者只 偏转一点点,说 明 导电不良(万用表里 面,黑表笔接的是内部电池的正极)。 常 见的几种二极管中 有玻璃封装 的、塑料封装 的和金属封装 的等几种。像它的名字,二极管有两个电极,并且分为正负极,一般把极性标示在二极管的外壳上。大多 数用一个不同颜色的环来 表示负极,有的直接标上“—”号。大功率二极管多 采用金属封装 ,并且有个螺母以便固定在散热 器 上。? 2.半导体二极管的极性判别及选用 (1) 半导体二极管的极性判别 一般情况下,二极管有色点的一端为正极,如2AP1~2AP7,2AP11~2AP17 等。如果是透明玻璃壳二极管,可直接看出极性,即内部连触丝的一头是正极,连半导体片的一头是负极。塑封二极管有圆环标志的是负极,如IN4000 系列。 无标记的二极管,则可用万用表电阻挡来判别正、负极,万用表电阻挡示意图见图T304。 根据二极管正向电阻小,反向电阻大的特点,将万用表拨到电阻挡(一般用R×100 或 R×1k 挡。不要用R×1 或 R×10k 挡,因为R×1 挡使用的电流太大,容易烧坏管子,而 R×10k 挡使用的电压太高,可能击穿管子)。用表笔分别与二极管的两极相接,测出两个阻值。在所测得阻值较小的一次,与黑表笔相接的一端为二极管的正极。同理,在所测得较大阻值的一次,与黑表笔相接的一端为二极管的负极。如果测得的正、反向电阻均...
