各种光电耦合器参数

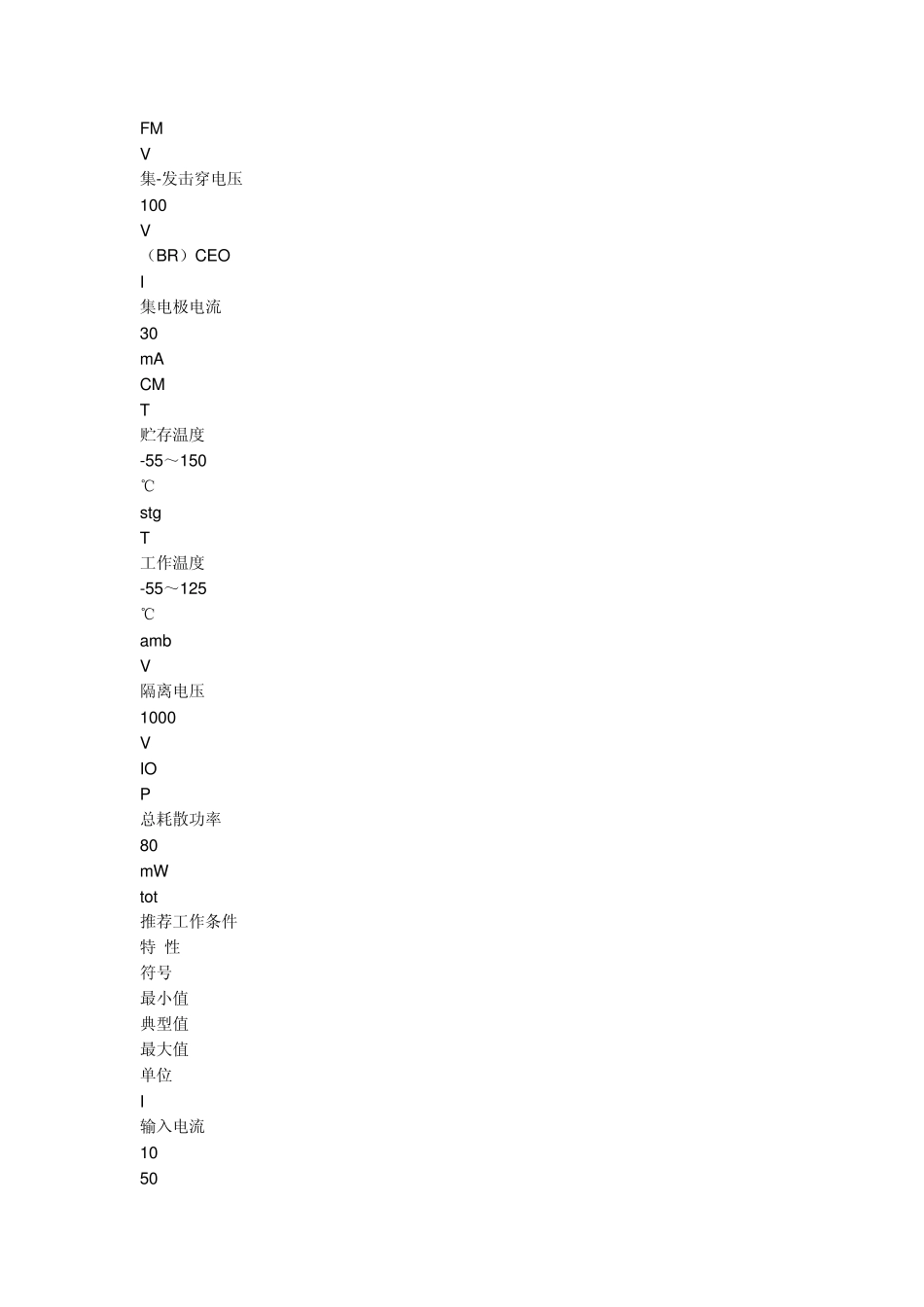

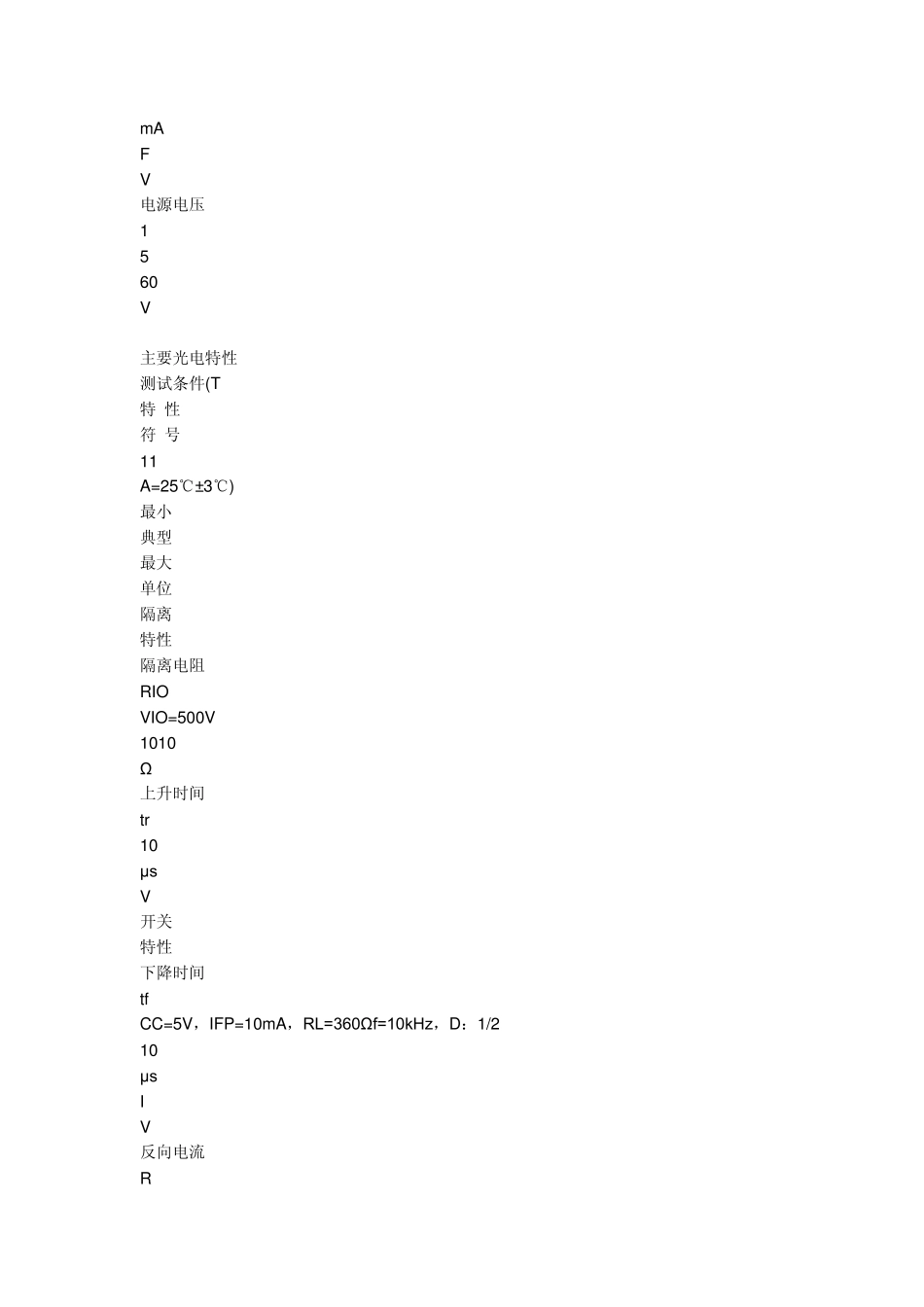

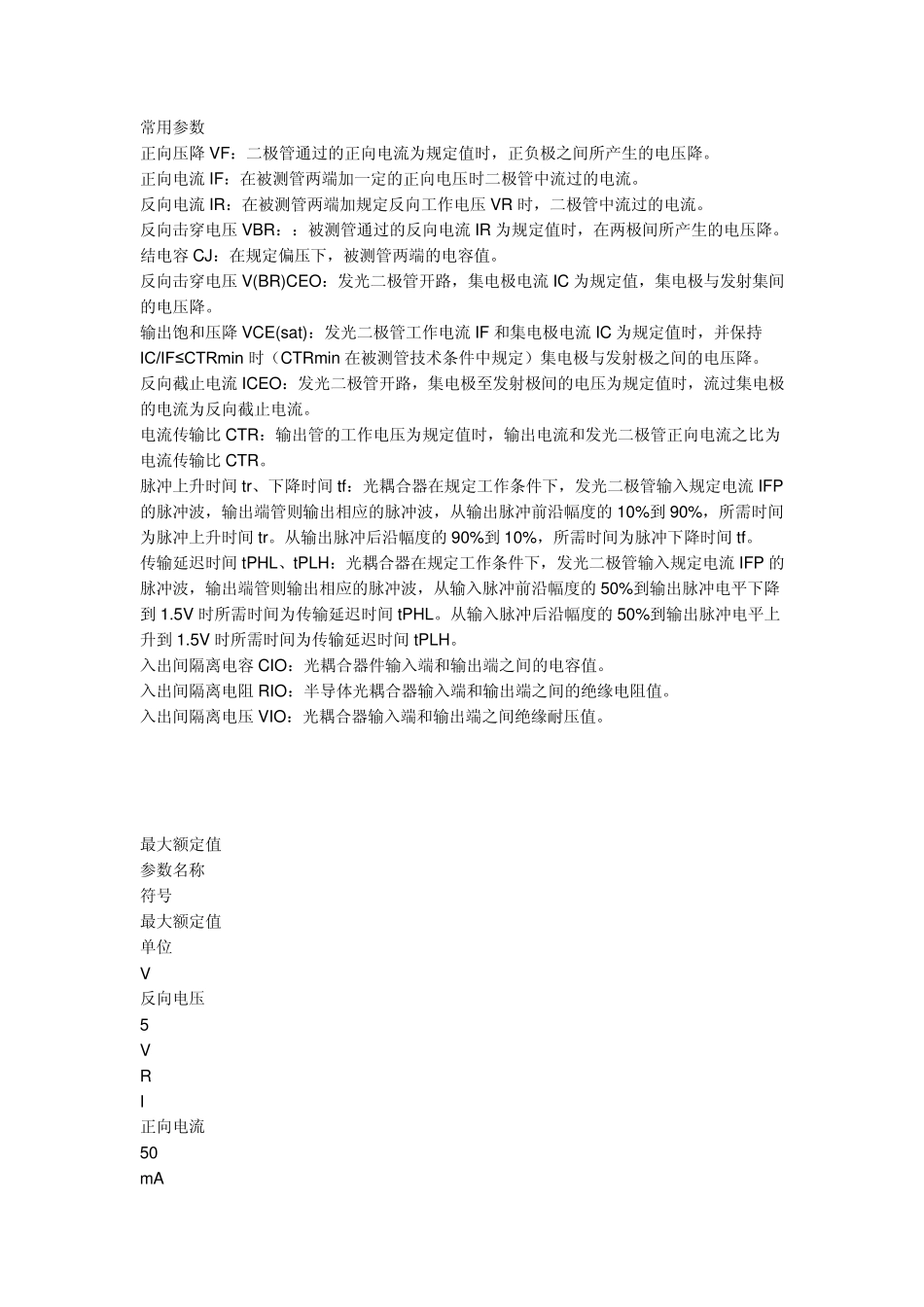

常用参数 正向压降VF：二极管通过的正向电流为规定值时，正负极之间所产生的电压降。 正向电流IF：在被测管两端加一定的正向电压时二极管中流过的电流。 反向电流IR：在被测管两端加规定反向工作电压VR 时，二极管中流过的电流。 反向击穿电压VBR：：被测管通过的反向电流IR 为规定值时，在两极间所产生的电压降。 结电容CJ：在规定偏压下，被测管两端的电容值。 反向击穿电压V(BR)CEO：发光二极管开路，集电极电流IC 为规定值，集电极与发射集间的电压降。 输出饱和压降VCE(sat)：发光二极管工作电流IF 和集电极电流IC 为规定值时，并保持IC/IF≤CTRmin 时（CTRmin 在被测管技术条件中规定）集电极与发射极之间的电压降。 反向截止电流ICEO：发光二极管开路，集电极至发射极间的电压为规定值时，流过集电极的电流为反向截止电流。 电流传输比CTR：输出管的工作电压为规定值时，输出电流和发光二极管正向电流之比为电流传输比CTR。 脉冲上升时间tr、下降时间tf：光耦合器在规定工作条件下，发光二极管输入规定电流IFP的脉冲波，输出端管则输出相应的脉冲波，从输出脉冲前沿幅度的10%到 90%，所需时间为脉冲上升时间tr。从输出脉冲后沿幅度的90%到 10%，所需时间为脉冲下降时间tf。 传输延迟时间tPHL、tPLH：光耦合器在规定工作条件下，发光二极管输入规定电流IFP 的脉冲波，输出端管则输出相应的脉冲波，从输入脉冲前沿幅度的50%到输出脉冲电平下降到 1.5V 时所需时间为传输延迟时间tPHL。从输入脉冲后沿幅度的50%到输出脉冲电平上升到 1.5V 时所需时间为传输延迟时间tPLH。 入出间隔离电容CIO：光耦合器件输入端和输出端之间的电容值。 入出间隔离电阻 RIO：半导体光耦合器输入端和输出端之间的绝缘电阻值。 入出间隔离电压VIO：光耦合器输入端和输出端之间绝缘耐压值。 最大额定值 参数名称 符号 最大额定值 单位 V 反向电压 5 V R I 正向电流 50 mA FM V 集-发击穿电压 100 V （BR）CEO I 集电极电流 30 mA CM T 贮存温度 -55～150 ℃ stg T 工作温度 -55～125 ℃ amb V 隔离电压 1000 V IO P 总耗散功率 80 mW tot 推荐工作条件 特 性 符号 最小值 典型值 最大值 单位 I 输入电流 10 50 mA F V 电源电压 1 5 60 V 主要光电特性 测试条件(T 特 性 符 号 11 A=25℃± 3℃) 最小 典型 最大 单位 隔离 特性 隔离电阻 RIO VIO=50...
