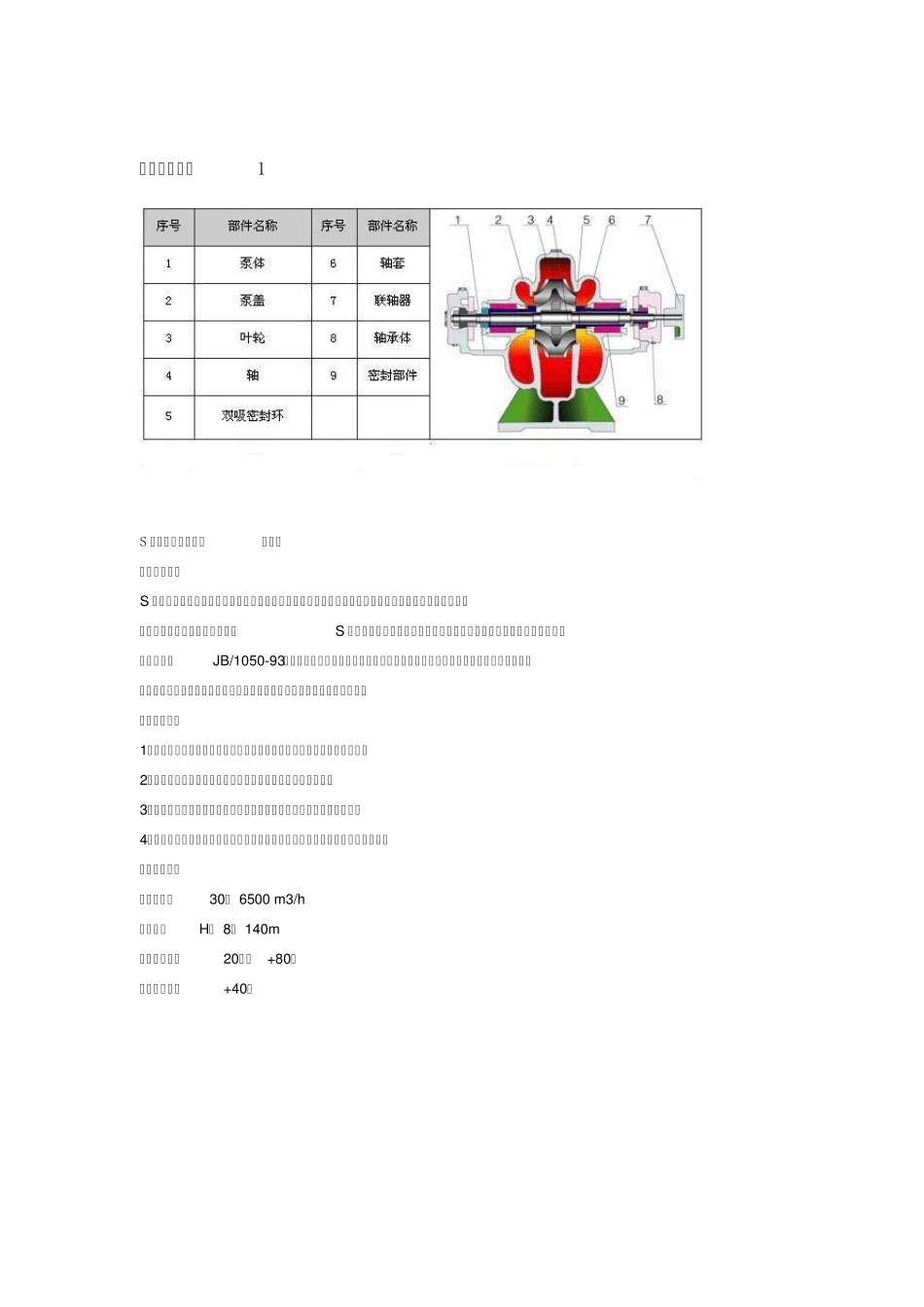

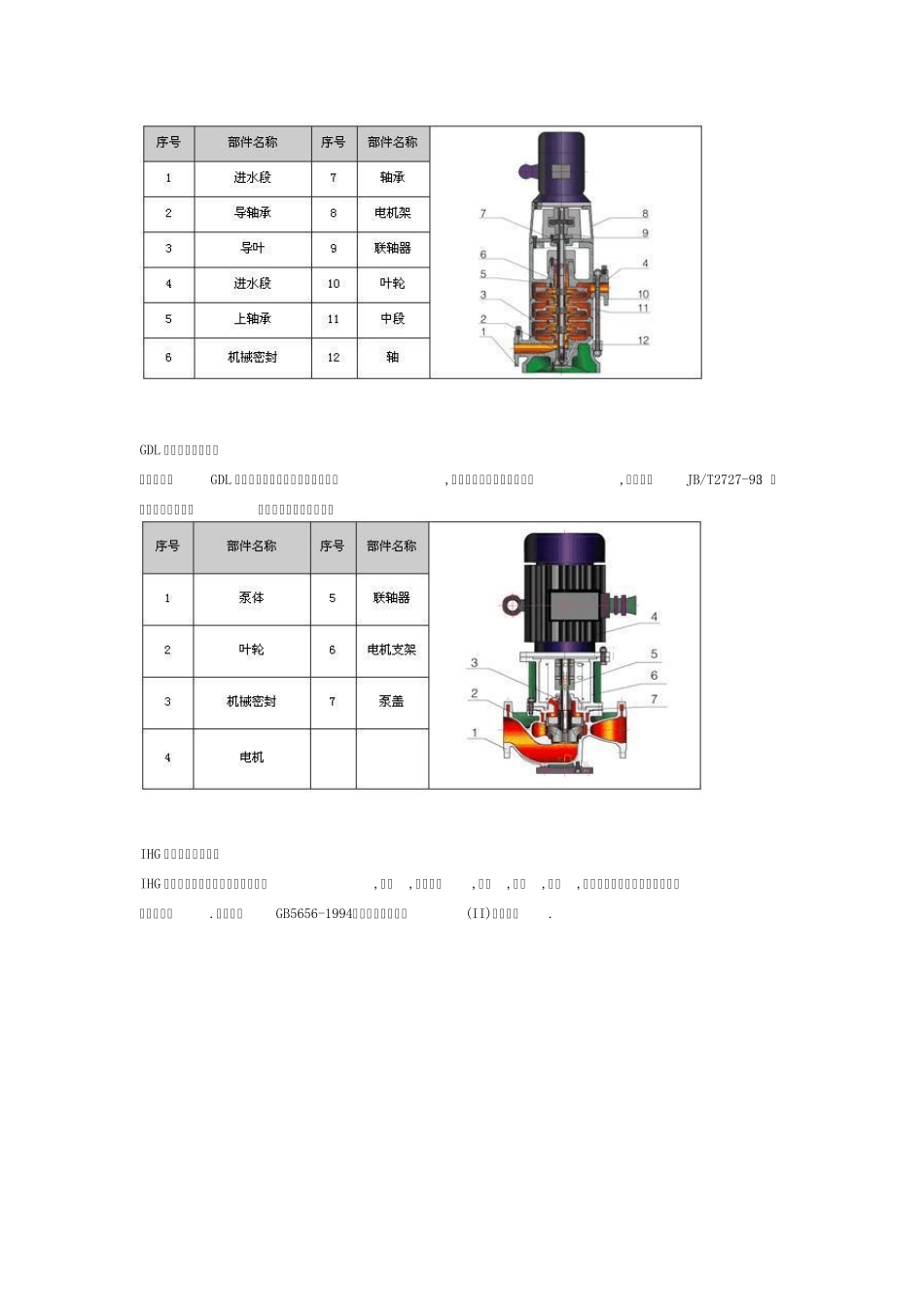

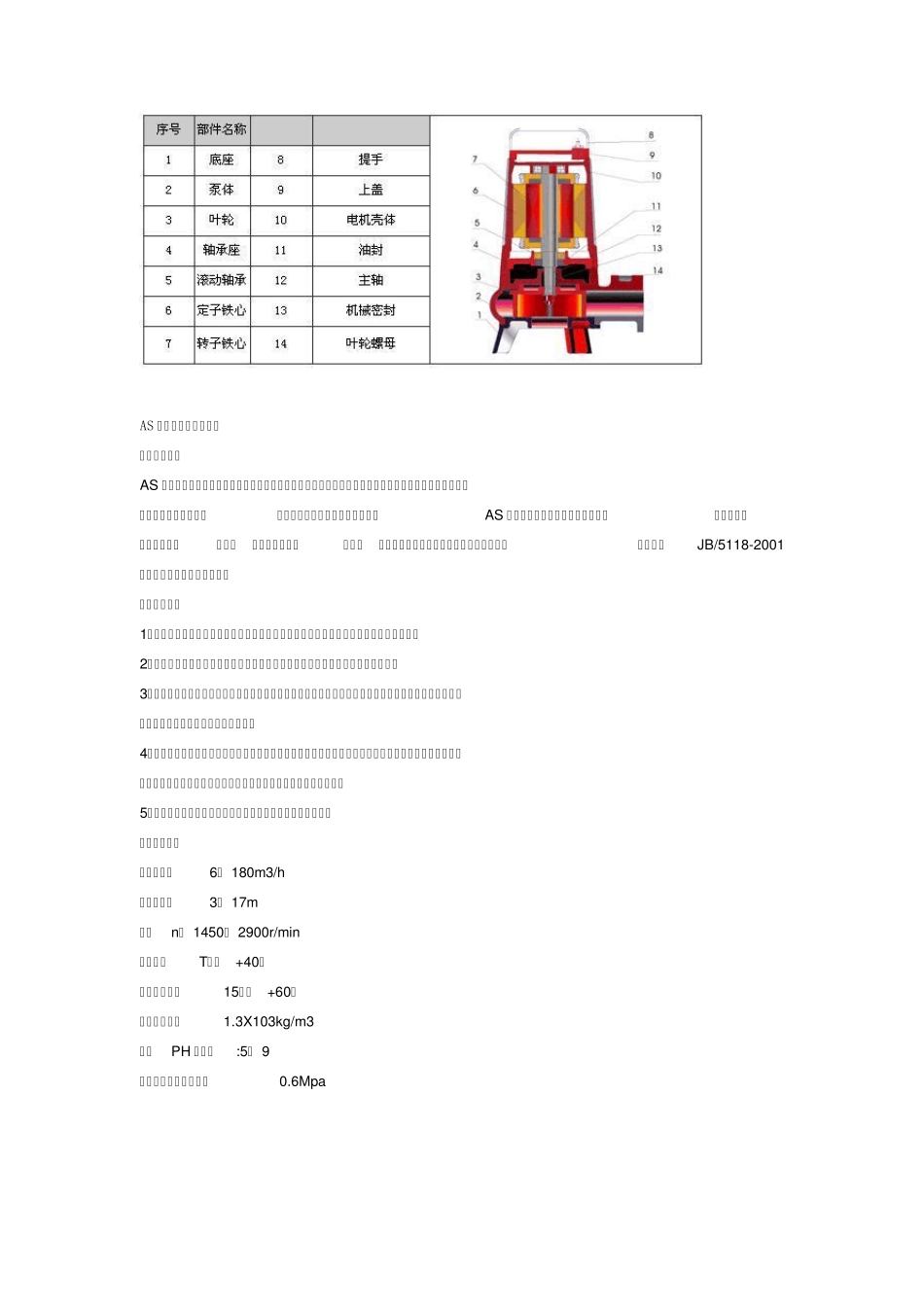

各种泵结构图1 S 型单级双吸中开泵结构图 一、产品概述 S 型单级双吸水平中开式离心泵。该型泵吸入口和排出口均在泵轴心线下方，检修时，只要将泵盖揭开，即可将全部零件拆下进行维修。S 型泵主要由泵体、泵盖、轴、叶轮、密封环、轴套、轴承部件等组成。其性能符合JB/1050-93《单吸双吸清水离心泵型式与基本参数》标准。主要用于输送不含固体颗粒的清水或物理化学性质类似水的其它液体。适用于工业和城市给排水、农田排灌。 二、产品特点 1、密封系统：可供选用的机械密封、填料密封其冷却润滑均采用内循环； 2、流量大、效率高：双吸叶轮，具有流量大、效率高等特点； 3、可更换的轴套：轴套作为易损件，起到保护轴，提高泵的使用寿命； 4、密封环：密封环作为易损件，起到提高泵的效率、延长泵的使用寿命的特点。 三、工作条件 流量范围：30～ 6500 m 3/h 扬程范围H： 8～ 140m 介质温度：－20℃～+80℃ 环境温度：≤+40℃ AS 撕裂式排污泵结构图 一、产品概述 AS 潜水式排污泵主要部件由叶轮、泵体、底座、潜水电机组成。水泵轴和电机轴是同一根轴，由于水泵位于整个排污泵最下端，它能最大限度抽吸地面积余污水。AS 潜水式排污泵具有带撕裂的结构，能够将纤维等物质撕裂、切断，然后顺利排放，因此，本型泵特别适合于输送含有长纤维的污水。产品执行JB/5118-2001《污水污物潜水电泵》标准。 二、产品特点 1、电缆耐用、防水：耐污重型橡套软电缆，树脂灌注，压紧固定，绝无拉松，长久可靠。 2、双重密封、双重防护：两重机封串联配置，真正实现双重保护，确保电机安全。 3、多道检测，多道保护：配控制柜、油水探头、浮子开关、均能实时检测，并能实现报警、停机、保留故障信号等功能，使潜水电机安全可靠。 4、维修方便：可采用双导轨的耦合装置，使泵起降时无需水下操作，维护便捷，省时省工；专用电控柜实现自动报警、停机、保留故障信号的功能，可大幅度提高维修效率。 5、全工况运行：采用特殊水力设计泵在全工况下运行不过载。 三、工作条件 流量范围：6～ 180m3/h 扬程范围：3～ 17m 转速n： 1450～ 2900r/min 环境温度T：≤+40℃ 介质温度：－15℃～+60℃ 介质密度：≤1.3X103kg/m3 介质PH 值范围:5～ 9 系统最高工作压力：≤0.6Mpa GDL 立式多级泵结构图 照片说明： GDL 系立式单吸多级管道式离心泵吸入,排出口分别位于同一直线上,产品执行JB/T2727-93《 立式多级筒型离心泵...
